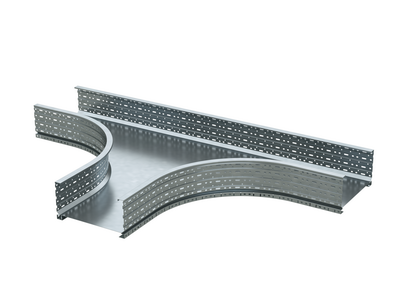

Ответвитель для лотка Т-образ. горизонт. 150х200 R-660 гор. цинк DKC UST652HDZ ДКС

Ответвитель Т-образный листовой 150х200 R660 горячий цинк от DKC (ДКС), артикул ust652hdz, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков серии U5 Combitech. Изделие сочетает прочность нержавеющей стали, надёжное горячее цинкование и оптимальный радиус изгиба, что делает его подходящим для промышленных объектов с высокими требованиями к долговечности и безопасности.

Назначение и область применения

Ответвитель Т-образный листовой 150х200 R660 горячий цинk используется для формирования T-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов - например, при подключении оборудования к основному каналу, перенаправлении кабелей между секциями или обходе препятствий. Подходит для установки в цехах, энергообъектах, на транспорте, в зонах с повышенной влажностью и агрессивными средами.

Технические характеристики

• Высота кабельного лотка: 150 мм
• Ширина кабельного лотка: 200 мм
• Тип конструкции: Тройник горизонтальный
• Материал корпуса: Нержавеющая сталь
• Защитное покрытие: Горячее цинкование (гальванопокрытие методом погружения)
• Внутренний радиус изгиба: 500 мм
• Толщина лонжерона: 1,5 мм
• Исполнение: Широкодиапазонное - работает при экстремальных температурах
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - допущено к использованию в умеренных, холодных и влажных регионах
• Цвет: Серый
• Наличие NATO-отверстий: Да - для быстрого крепления болтами M8/M10
• Огнестойкость: Да - сохраняет целостность при воздействии открытого огня

Совместимость и монтаж

Ответвитель Т-образный листовой 150х200 R660 горячий цинк совместим исключительно с лотками серии U5 Combitech высотой 150 мм и шириной 200 мм. Монтаж осуществляется путём фиксации к смежным участкам лотка с помощью болтов через перфорированные NATO-отверстия. Герметичность соединения достигается за счёт точного соответствия геометрии деталей. Не требует сварки - сборка выполняется вручную с помощью стандартного инструмента. Перфорация выполнена с учётом теплового расширения материала - это исключает деформацию при перепадах температур.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и выдерживает длительное воздействие открытого пламени без потери механической целостности. Защитное покрытие - горячее цинкование - обеспечивает электроизоляцию и снижает риск коррозионного разрушения. Климатические классы OМ1, У1, УХЛ(1,5), ХЛ1 подтверждают соответствие нормам для эксплуатации в помещениях с повышенной влажностью, на открытом воздухе и в холодном климате. Соответствует требованиям к системам кабельного хозяйства в промышленных объектах согласно ГОСТ Р 50571 и ПУЭ.

Преимущества

• Плавный радиус изгиба 500 мм минимизирует нагрузку на кабели при протяжке, снижает риск повреждения изоляции
• Горячее цинкование гарантирует коррозионную стойкость до 30–50 лет, даже в агрессивных средах
• NATO-отверстия обеспечивают быструю и надёжную фиксацию без дополнительных крепёжных элементов
• Нержавеющая сталь + цинк = двойная защита от механических повреждений и химического воздействия
• Термокомпенсирующая перфорация предотвращает возникновение внутренних напряжений при колебаниях температуры

Ограничения применения

• Не предназначены для вертикальных ответвлений - только для горизонтального монтажа
• Совместим только с лотками U5 Combitech 150×200; не подходит для других серий или размеров
• Не рекомендовано использование в средах с постоянным контактом с кислотами, щелочами или сильными растворителями - хотя цинк устойчив, он не является химически инертным материалом
• Работает в рамках заявленного климатического исполнения - при температурах ниже -40C или выше +60C возможна потеря эластичности покрытия

Примеры использования

• Подключение частотных преобразователей к основной кабельной трассе в цехе металлургического завода
• Обход трубопроводов и технологических шахт на нефтегазовом объекте
• Разводка силовых кабелей в подземных камерах с высокой влажностью (например, насосные станции)
• Формирование ответвления к распределительному щиту в холодильном комплексе с циклическими перепадами температур

Практические советы

• При монтаже проверьте, чтобы все лотки имели одинаковый шаг отверстий - иначе затруднится равномерное распределение нагрузки
• Используйте болты с пластиковыми или резиновыми прокладками для защиты от вибраций и электроконтакта
• Не перегружайте внутреннее пространство - максимальная заполненность должна составлять не более 40% от объёма, чтобы обеспечить теплоотдачу и удобство обслуживания
• При замене старого ответвителя - осмотрите состояние лонжеронов соседних элементов: коррозия часто начинается именно в местах соединений
• Артикул ust652hdz - единственный вариант этого типа в серии U5 Combitech с горячим цинком; аналоги с другим покрытием не обеспечивают такой же срок службы
