Ответвитель для лотка Т-образ. горизонт. 80х500 R-660 гор. цинк DKC UST685HDZ ДКС

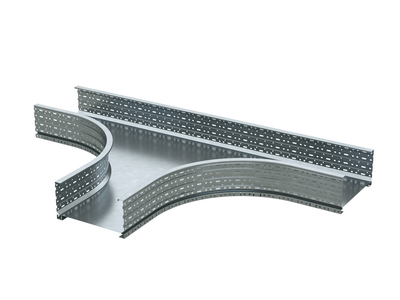

Ответвитель Т-образный листовой 80х500 R660 горячеоцинкованный от DKC (ДКС), артикул ust685hdz, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе системы U5 Combitech. Он сочетает прочность нержавеющей стали, надежное горячее цинкование и специальную конструкцию, обеспечивающую безопасную прокладку кабелей даже в сложных условиях.

Назначение и область применения

Ответвитель Т-образный листовой 80х500 R660 горячеоцинкованный используется для формирования T-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Применяется там, где требуется изменить направление трассы без резких изгибов — например, при подключении оборудования к основному каналу, пересечении технологических зон или переходе между секциями корпуса.

Подходит для промышленных объектов: заводы, энергообъекты, транспортные терминалы, данные-центры, где требуются долговечные и защищённые кабельные пути. Особенно эффективен в помещениях с высокой влажностью, агрессивными средами или перепадами температур.

Технические характеристики

• Высота кабельного лотка: 80 мм — совместим с лотками U5 Combitech этой же высоты
• Ширина кабельного лотка: 500 мм — обеспечивает достаточное пространство для групп кабелей до 500 мм
• Внутренний радиус изгиба: 500 мм — плавный поворот снижает механическое напряжение на кабелях
• Материал: нержавеющая сталь — гарантирует жёсткость и долговечность конструкции
• Защитное покрытие: горячее цинкование — антикоррозийная защита, срок службы до 30–50 лет
• Толщина лонжерона: 1,5 мм — усиливает несущую способность при нагрузках
• Наличие NATO монтажных отверстий: да — стандартизированные отверстия для быстрого крепления болтами M8/M10
• Исполнение: с соединительным разъемом — обеспечивает герметичное и надёжное соединение с лотком
• Огнестойкость: да — сохраняет целостность при воздействии открытого огня
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температурах от -40°C до +40°C, в условиях повышенной влажности и агрессивной среды
• Цвет: серый — соответствует цвету лотков серии U5 Combitech

Совместимость и монтаж

Ответвитель Т-образный листовой 80х500 R660 горячеоцинкованный совместим исключительно с лотками серии U5 Combitech высотой 80 мм и шириной 500 мм. Соединение осуществляется через фланцевые разъемы с использованием болтов через NATO-отверстия. Монтаж выполняется без сварки — достаточно выровнять элементы, закрепить болтами и затянуть моментом 15–20 Н·м.

Не используйте этот ответвитель с другими системами лотков — несоответствие габаритов и формы соединителей приведёт к нарушению герметичности и потере несущей способности.

Безопасность и стандарты

Ответвитель соответствует требованиям к огнестойкости и устойчивости к коррозии, предусмотренным для промышленных кабельных систем. Горячее цинкование выполнено по технологии погружения, что обеспечивает равномерное и глубокое покрытие. Конструкция учитывает тепловое расширение — перфорация позволяет компенсировать деформации при перепадах температур, предотвращая возникновение напряжений в соединениях.

Преимущества

• Плавный радиус 500 мм минимизирует риск повреждения изоляции кабелей при протяжке
• Горячее цинкование защищает от коррозии в агрессивных средах — особенно важно в цехах с влагой, маслом или химикатами
• NATO-отверстия ускоряют сборку и совместимы с универсальным крепежом
• Огнестойкость позволяет применять в зонах с повышенными требованиями к пожарной безопасности
• Работает в широком диапазоне климатических условий — от холодных складов до жарких производственных площадок

Ограничения применения

• Не предназначена для вертикальных ответвлений — только для горизонтального направления
• Не совместим с лотками других серий, кроме U5 Combitech (например, U3, U7, S5)
• Не рекомендуется для установки в местах постоянного контакта с открытым огнем или высокими температурами выше 400°C
• Запрещается использование в качестве опоры для тяжелых трубопроводов или механически нагруженных конструкций

Примеры использования

• Ответвление кабельной трассы к пульту управления на производстве
• Обход препятствия (колонны, вентиляционные шахты) в цеху с плотной компоновкой оборудования
• Подключение питания к конвейерной линии в пищевой промышленности
• Разводка силовых кабелей в подземном тоннеле с высокой влажностью

Практические советы

• При монтаже проверьте соответствие ширины и высоты лотка — 80×500 мм — чтобы избежать люфта и неплотного соединения
• Используйте только болты M8/M10, подходящие по классу прочности — не допускайте самодельных креплений
• При прокладке кабелей через ответвитель следите, чтобы они не перегибались — радиус 500 мм рассчитан на минимальный изгиб, но не на резкий поворот
• Проверяйте состояние цинкового покрытия после монтажа — при повреждениях заделывайте участки специальной цинкосодержащей краской
• Этот ответвитель можно комбинировать с другими элементами серии U5 Combitech — углы, переходники, крышки — для создания комплексной трассы
