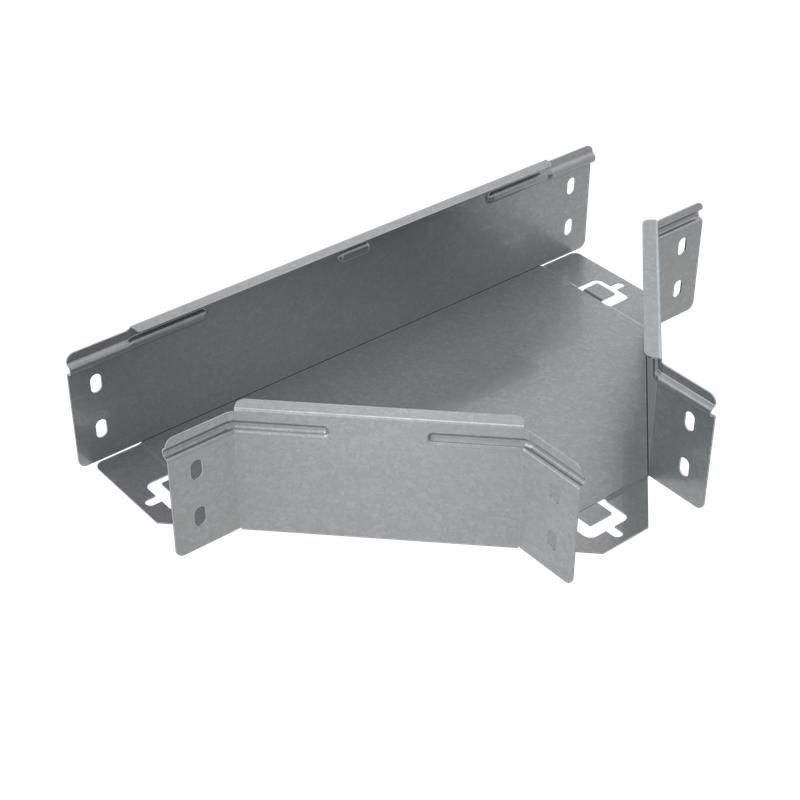

Отвод для лотка Т-образ. 300х100 сталь 1мм "ПЛЮС" TDplus100-300 КМ PL0575 КМ-Профиль TDplus100-200-300

Т-отвод 100х300 мм сталь 1мм КМ-профиль серия ПЛЮС предназначен для формирования ответвлений в кабельных трассах из металлических лотков. Этот элемент обеспечивает плавный переход и сохраняет целостность системы при монтаже, особенно когда требуется изменить направление трассы под углом 90 градусов. Бренд КМ-профиль предлагает этот продукт как часть серии ПЛЮС - надёжную, стандартизированную линейку комплектующих для промышленного использования.

Назначение и область применения

Т-отвод 100х300 мм сталь 1мм КМ-профиль серия ПЛЮС применяется для создания перпендикулярных ответвлений в горизонтальных кабельных трассах. Он соединяет основную линию с боковой веткой, позволяя распределить кабели без нарушения геометрии трассы. Подходит для установки в помещениях - например, на заводах, в цехах, серверных, энергообъектах и объектах ЖКХ. Изделие рассчитано на работу в условиях сухого и слабоагрессивного климата, согласно классу У1/УХЛ1/УХЛ3 по ГОСТ 15150-69.

Технические характеристики

• Тип изделия: T-образный отвод горизонтальный
• Габариты: ширина 300 мм, высота 100 мм, внутренний радиус изгиба 100 мм
• Толщина стенки: 1 мм
• Материал: оцинкованная сталь, покрытие по методу Сендзимира
• Цвет: серый
• Огнестойкость: да
• Исполнение: с интегрированными соединительными лепестками

Совместимость и монтаж

Т-отвод 100х300 мм сталь 1мм КМ-профиль серия ПЛЮС совместим исключительно с металлическими лотками той же серии - шириной 300 мм и высотой борта 100 мм. Интегрированные лепестки на корпусе позволяют фиксировать элемент болтовыми соединениями без дополнительных деталей. Для сборки используются самонарезающие или заклёпочные метизы, соответствующие толщине 1 мм. Соединение выполняется вдоль продольных кромок - лепестки загибаются и фиксируются, обеспечивая герметичность и механическую прочность стыка. Нет необходимости в сварке или специальных инструментах.

Безопасность и стандарты

Элемент соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Огнестойкость подтверждена - изделие не распространяет пламя и сохраняет форму при воздействии температур до предела, установленного для стального лотка. Покрытие по методу Сендзимира гарантирует равномерную толщину цинка, что снижает риск коррозии даже при малых повреждениях поверхности во время монтажа.

Преимущества

• Интегрированные соединители исключают потерю элементов и ускоряют сборку
• Оцинкование по методу Сендзимира обеспечивает долгий срок службы без дополнительной защиты
• Жёсткая конструкция с радиусом 100 мм минимизирует перегиб кабелей и снижает риск повреждения изоляции
• Поддерживает единый стиль всей трассы - совместимость с другими элементами серии ПЛЮС
• Не требует сварки - монтаж возможен даже в зонах с ограниченным доступом

Ограничения применения

• Не предназначается для наружной установки в условиях повышенной влажности, солевых осадков или химически активной среды
• Не совместим с лотками других серий или с другим профилем (например, 200 мм вместо 300 мм)
• Не следует использовать в качестве опоры для тяжёлых нагрузок - только для кабельных трасс
• Радиус изгиба 100 мм не позволяет применять его там, где нужен более плотный поворот (менее 100 мм)

Примеры использования

• Ответвление кабельной трассы от главного лотка к станку в цехе
• Переход от одной линии к другой в системе автоматизации на пищевом предприятии
• Распределение силовых и слаботочных кабелей в серверной комнате через боковое ответвление
• Обход препятствий (трубопроводов, колонн) в промышленном здании с использованием комбинированных участков

Практические советы

• Перед монтажом проверьте соответствие ширины и высоты основного лотка - 300×100 мм - чтобы избежать щелей и потери жёсткости
• При затяжке болтов не переусердствуйте - материал тонкий (1 мм), можно деформировать лепестки
• Если трасса будет проходить в месте с частыми вибрациями, дополнительно зафиксируйте отвод антивибрационными прокладками
• Для удобства сборки используйте одинаковые метизы по всему маршруту - это упрощает обслуживание и замену
• Артикулы pl0575, tdplus100-300, tdplus100*300 - все они относятся к одному изделию; выбирайте тот, который указан в вашем заказе
