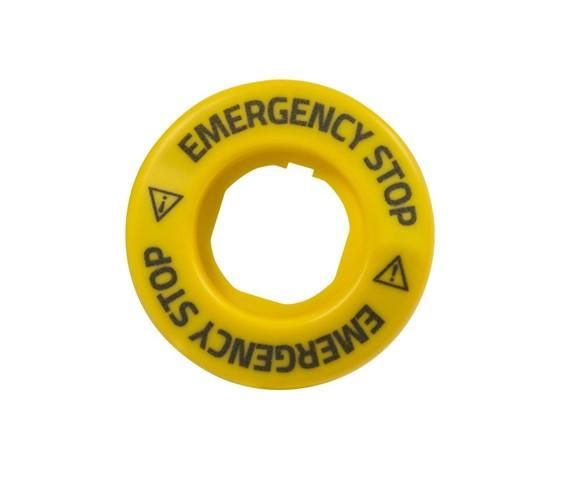

Табличка аварийной кнопки с подсветкой светодиодной 24В AC/DC EMAS BET60LED2

Табличка для приборов цепей управления аварийный останов с подсветкой светодиодной 24В AC/DC EMAS (арт. bet60led2) предназначена для визуального обозначения кнопок аварийного останова в системах управления, обеспечивая четкую видимость даже в условиях плохого освещения благодаря встроенной LED-подсветке.

Назначение и область применения

Эта табличка используется для маркировки кнопок аварийного останова на пультах управления, щитах и оборудовании. Подсветка позволяет быстро найти кнопку в темноте, при ярком фоновом свете или в условиях повышенной вибрации. Применяется на станках, конвейерах, промышленных линиях, энергообъектах и других местах, где требуется быстрый доступ к функции экстренного отключения.

Технические характеристики

• Напряжение питания: 24 В переменного или постоянного тока (AC/DC)
• Тип подсветки: светодиодная, одиночная точечная лампа
• Материал корпуса: пластик высокой прочности
• Размер: соответствует стандартному посадочному диаметру 60 мм
• Цвет фона: белый (по умолчанию, без указания другого)
• Индикация: равномерная подсветка всего поля таблички

Совместимость и монтаж

Табличка совместима со всеми стандартными кнопками аварийного останова с посадочным диаметром 60 мм. Устанавливается путём вставки в отверстие панели и фиксации штатным креплением - гайкой или зажимом, входящим в комплект кнопки. Электропитание осуществляется через контакты самой кнопки аварийного останова, которые уже подключены к цепи 24 В. Нет необходимости в дополнительном питании или проводах.

Безопасность и стандарты

Произведён в соответствии с требованиями к маркировке устройств аварийного отключения согласно ГОСТ Р МЭК 60204-1. Подсветка работает при напряжении безопасного малого напряжения (24 В), что исключает риск поражения электрическим током при обслуживании. Соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Подсветка работает как при переменном, так и при постоянном токе - не требует замены источника питания при переходе между сетями
• Светодиод имеет долгий срок службы - не нуждается в замене в течение всего срока эксплуатации оборудования
• Яркая, равномерная подсветка повышает узнаваемость кнопки среди других элементов управления
• Устойчив к перепадам напряжения в пределах допустимых значений 24 В

Ограничения применения

• Не предназначен для установки вне помещений - отсутствует защита от воды и пыли (не указан IP-класс)
• Не работает при напряжении ниже 18 В или выше 30 В - возможна слабая подсветка или выход из строя
• Не совместим с кнопками других диаметров - например, 30 мм или 50 мм
• Не содержит механической защиты от случайного нажатия - должна использоваться в сочетании с защитными колпаками, если требуется

Примеры использования

• На станках ЧПУ - выделяет кнопку аварийного останова на фоне множества других органов управления
• На конвейерных линиях - обеспечивает видимость в условиях яркого света от ламп освещения
• В распределительных щитах - помогает оператору быстро определить место отключения при аварии
• На подъемных механизмах - подсветка остаётся заметной даже при запылённости воздуха

Практические советы

• Перед установкой проверьте, чтобы диаметр отверстия в панели точно соответствовал 60 мм - иначе табличка не зафиксируется
• При подключении убедитесь, что цепь 24 В действительно активна - тестером проверьте наличие напряжения на контактах кнопки
• Если подсветка не горит, первым делом проверьте целостность цепи питания, а не саму табличку - чаще проблема в проводе или автомате
• Не используйте эту табличку вместо знака “Аварийный останов” - она лишь усиливает визуальное восприятие, но не заменяет обязательную надпись на кнопке
• Для длительной работы в условиях вибраций рекомендуется дополнительно закрепить табличку клеем или контргайкой
