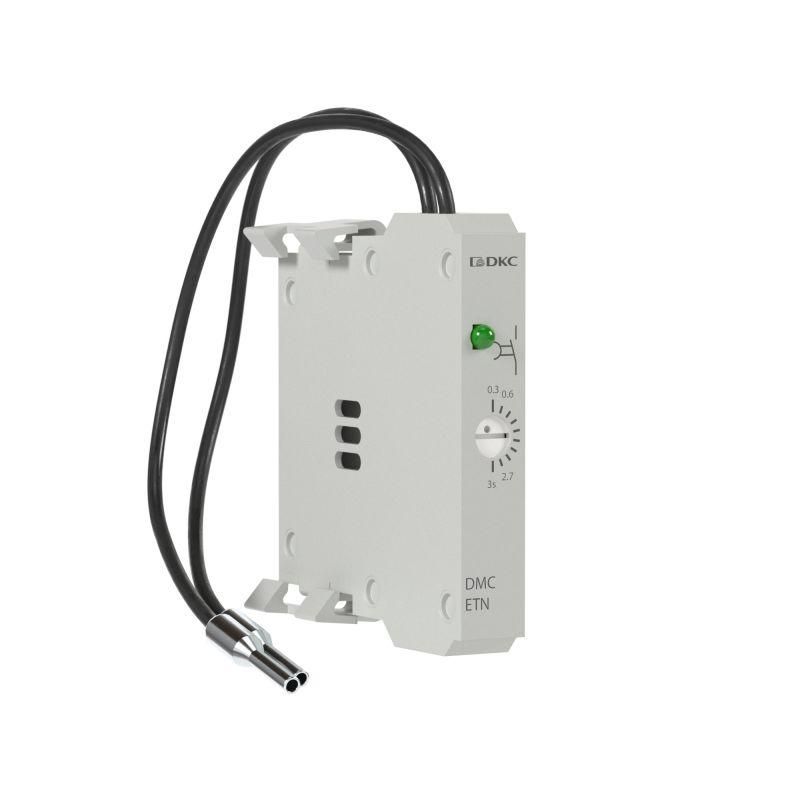

Таймер для миниконтакторов DMC и реле DCR монтажа справа с задержкой на отключение 0.3-3с 100-240В AC/DC | DMCETF03V240 DKC ДКС

Таймер для миниконтакторов DMC и реле DCR для монтажа справа с задержкой на отключение 0.3–3 с 100–240 В AC/DC - устройство, предназначенное для добавления функции выдержки времени перед отключением в цепях управления с миниконтакторами DMC и реле DCR. Устанавливается напрямую на контакторы серии DMC и реле DCR, совместим с продуктами бренда DKC и артикулом dmcetf03v240.

Назначение и область применения

Этот таймер обеспечивает задержку отключения нагрузки после снятия сигнала управления - от 0,3 до 3 секунд. Применяется там, где требуется плавное завершение работы оборудования: например, остановка вентилятора после отключения двигателя, затухание освещения, продление работы насоса для слива жидкости. Подходит для систем автоматизации, станков, конвейеров, систем климат-контроля, где важна последовательность операций.

Технические характеристики

• Тип устройства: Устройство задержки выключения
• Время задержки: 0,3 – 3 секунды (регулируемое)
• Напряжение питания: 100–240 В переменного или постоянного тока (AC/DC)
• Монтаж: Крепится справа к миниконтакторам DMC и реле DCR методом механического защелкивания
• Рабочий ток: Совместим с контактными группами миниконтакторов DMC (7 А – 16 А)
• Группа изделий: Аксессуары для мини-контакторов 7 А – 16 А

Совместимость и монтаж

Таймер dmcetf03v240 фиксируется исключительно на правой стороне миниконтакторов DMC и реле DCR. Монтаж осуществляется путём плотного прищелкивания - никаких инструментов не требуется. Устройство совместимо со всеми стандартными аксессуарами того же типа, установленными слева или сверху. Не совместим с контактными аппаратами других серий, кроме DMC и DCR. Для установки убедитесь, что корпус контактора имеет соответствующие направляющие - они есть у всех моделей из серии DKC.

Преимущества

• Не требует внешнего питания - работает от сети управления через контакты самого миниконтактора
• Задержка регулируется в пределах 0,3–3 с - позволяет точно настроить время отключения под задачу
• Механическая фиксация исключает провода и лишние точки соединений - снижает риск отказа
• Поддерживает AC/DC - одинаково надёжно работает в сетях с переменным и постоянным током
• Интегрированная конструкция экономит место в щите - не занимает дополнительной площади

Ограничения применения

• Не предназначена для управления силовыми цепями - используется только в цепях управления
• Не подходит для установки на контакторы вне серии DMC/D CR - даже аналогичные по габаритам модели других брендов
• Не рассчитана на частые переключения более 5000 раз в час - возможен износ механизма
• Не следует использовать в средах с высокой вибрацией без дополнительной фиксации щита

Примеры использования

• На конвейере: после остановки ленты таймер даёт 1,5 секунды на полный сброс материала
• В системе вентиляции: вентилятор продолжает работать 2 секунды после отключения двигателя для удаления тепла
• В пневматических системах: давление спадает равномерно благодаря задержке отключения клапана
• В осветительных контурах: свет гаснет плавно, чтобы избежать резкого перехода

Практические советы

• Перед установкой проверьте, что контактор DMC имеет свободную правую сторону - другие аксессуары не должны мешать защёлке
• При работе с DC-питанием убедитесь, что полярность не нарушена - хотя таймер работает с любым током, некорректное подключение может повредить внутреннюю схему
• Если задержка слишком короткая - попробуйте увеличить её до 2–3 с; если слишком длинная - уменьшите до 0,5 с, особенно при быстром цикличном управлении
• При замене старого таймера - снимите питание, даже если контактор уже отключен, так как внутри остаётся заряд
• Для долговечности не устанавливайте рядом с источниками сильного нагрева - температура выше +60 C влияет на точность задержки
