Таймер встроенный суточный ILUMATIC D 348 шаг 30мин Orbis OB1618348

Таймер суточный встроенный шаг 30 минут ILUMATIC 348 от бренда ORBIS - компактное устройство для автоматического управления освещением и нагрузками до 2200 Вт с точным циклическим расписанием каждые 30 минут. Подходит для скрытой установки в распределительных щитах.

Назначение и область применения

ILUMATIC 348 предназначен для автоматизации включения и отключения электроприборов по заданному графику с шагом 30 минут. Устройство работает в режиме ежедневного повторения - настраивается один раз и выполняет программу каждый день. Применяется там, где нужна регулярная работа без участия человека: уличное освещение, системы вентиляции, насосы, тепловые завесы, рекламные светильники и другие устройства с предсказуемым графиком работы.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с сетью 220–240 В в бытовых и коммерческих объектах;
• Коммутируемый ток: 16 А - позволяет управлять нагрузкой до 2200 Вт при cosφ=1;
• Частота: 50/60 Гц - работает в любой сети переменного тока;
• Диапазон выдержек времени: от 30 минут до 24 часов - можно задать любую последовательность включений/выключений в течение суток;
• Минимальный интервал включения: 0,5 минуты - обеспечивает гибкость в настройках даже для коротких импульсов;
• Глубина монтажа: 31,5 мм - требует минимального места внутри шкафа;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток;
• Степень защиты IP20 - защищён от прикосновения пальцев и крупными предметами, но не от воды и пыли - применяется только во внутренних помещениях;
• Цвет: кремово-белый - гармонирует с большинством стандартных лицевых панелей щитов;
• Тип серии: Моноблок - всё оборудование собрано в одном корпусе, без внешних модулей;
• Тип крепления: На устройство - фиксируется в DIN-рейку через специальный зажим, не требует дополнительной рамки.

Совместимость и монтаж

ILUMATIC 348 устанавливается в электрощиты с помощью стандартной DIN-рейки. Для монтажа требуется свободное место глубиной не менее 32 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение осуществляется в соответствии со схемой на корпусе: L - фаза, N - ноль, выходные контакты - к нагрузке. Нельзя использовать для управления индуктивными нагрузками свыше 16 А (например, мощные двигатели без пускателя). После установки необходимо проверить надёжность затяжки клемм - перегрев возможен при плохом контакте.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Степень защиты IP20 исключает использование в сырых, пыльных или открытых местах. Работает при температуре от +5C до +40C. Не рекомендуется эксплуатация рядом с источниками высоких температур (например, возле нагревательных элементов).

Преимущества

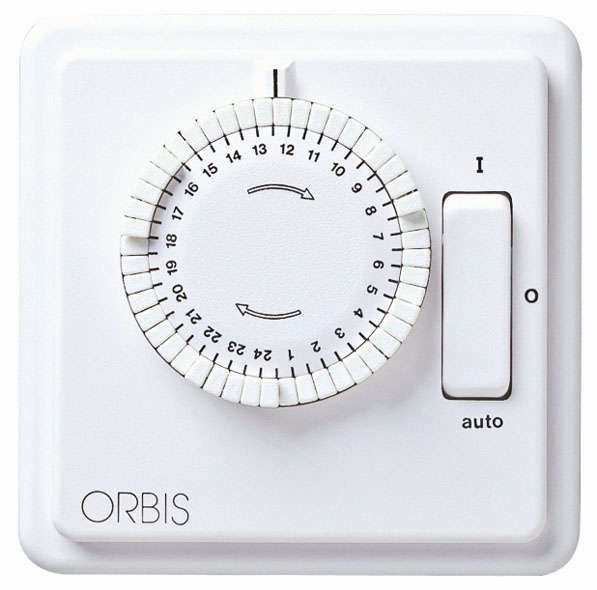

• Простая механическая настройка - поворотные рычаги позволяют выбрать время включения/выключения без сложных меню;
• Нет необходимости в питании от батареек - работает от сети 230 В;
• Высокая надёжность - отсутствие микросхем снижает риск отказа из-за скачков напряжения;
• Экономия энергии - автоматическое отключение оборудования вне рабочего времени;
• Интеграция в существующий щит - не требует замены всей системы управления.

Ограничения применения

• Не подходит для помещений с повышенной влажностью (ванная, баня, подвал без теплоизоляции) - IP20 не обеспечивает защиту от влаги;
• Нельзя использовать для управления светодиодными лентами с драйверами, если суммарная мощность превышает 2200 Вт - возможен пробой контактов;
• Не предназначена для частого переключения более 1000 раз в сутки - срок службы контактов ограничен;
• Не имеет функции недельного цикла - программа повторяется каждый день, нельзя задать работу только по будним дням.

Примеры использования

• Освещение торгового зала: включается в 8:00, выключается в 22:00 - каждый день;
• Вентиляция в подвале: запускается на 15 минут каждые 2 часа - экономия электроэнергии;
• Подсветка фасада офиса: включается на закате, выключается на рассвете - настройка по часам;
• Автоматический полив в теплице: насос включается на 10 минут в 6:00 и 18:00 - два раза в день.

Практические советы

• Перед установкой отключите питание - ILUMATIC 348 работает под напряжением 230 В;
• Проверьте соответствие нагрузки: если мощность прибора 1900 Вт, то ток около 8,2 А - безопасно; если больше 2200 Вт - используйте магнитный пускатель;
• При настройке начинайте с крайнего положения рычагов - так проще определить, какие временные интервалы активированы;
• Рекомендуется пометить настройки на бумаге - при срабатывании автомата все данные сбросятся;
• Заменяйте ILUMATIC 348 при появлении хронических сбоев в работе - старые механизмы теряют точность.
