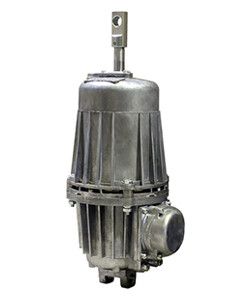

Толкатель электрогидравлический ТЭ-50 У2, 380В, среднее усилие подъема 500Н, IP54, | ET520553 Электротехник

Толкатель электрогидравлический ТЭ-50 У2, 380В, среднее усилие подъема 500Н, IP54 - устройство для автоматического растормаживания и торможения колодок пружинных тормозов кранового оборудования. Произведён компанией Электротехник, артикул et520553, рассчитан на работу в промышленных условиях с перегрузками и частыми циклами.

Назначение и область применения

Толкатель электрогидравлический ТЭ-50 У2 применяется в системах пружинных тормозов грузоподъёмных машин: кранов, элеваторов, лебёдок. Он управляет состоянием тормозной системы: при подаче напряжения шток поднимается - тормоз расцепляется; при отключении питания - шток опускается, и пружины замыкают тормозные колодки. Это обеспечивает безопасную остановку при аварийном отключении.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Напряжение питания: 380 В
• Номинальный ток: 10 А
• Потребляемая мощность: 180 Вт
• Ход штока: 60 мм
• Среднее усилие подъёма: 500 Н
• Минимальное усилие подъёма: не менее 620 Н
• Время подъёма штока: ≤ 0,5 с
• Время возврата штока: ≤ 0,4 с
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - для умеренного климата, с возможностью установки под навесом
• Материал корпуса: металл
• Масса: не более 15 кг
• Габариты: 202 × 450 мм (диаметр × высота)
• Объём рабочей жидкости: не более 1,6 кг
• Диапазон температур: от -40 C до +45 C

Совместимость и монтаж

Толкатель электрогидравлический ТЭ-50 У2 крепится винтовым способом к фланцу тормозного механизма. Для правильной установки необходимо совпадение посадочных отверстий и осевого расположения штока с тормозным рычагом. Диаметр крепёжных отверстий и тип болтов не указан - сверьтесь с чертежом тормоза. Подключение осуществляется к трёхфазной сети 380 В через контактор. Катушка управления работает от того же напряжения, что и питание - 380 В AC.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 позволяет использовать его в помещениях с повышенной запылённостью и риском попадания влаги. Работает в повторно-кратковременном режиме - не предназначен для постоянной нагрузки. Превышение времени включения выше рекомендованного вызывает перегрев и выход из строя.

Преимущества

• Высокая надёжность за счёт гидравлического привода - меньше механического износа
• Быстрый отклик: время подъёма и опускания штока менее половины секунды
• Автоматическая работа: торможение происходит при потере питания - повышает безопасность
• Устойчивость к перепадам температур - работает даже при -40 C
• Защита IP54 снижает необходимость в специальных кожухах при установке под навесом

Ограничения применения

• Не допускается использование вне помещений - требует защиты от прямых осадков и солнечного нагрева
• Запрещена длительная работа в режиме непрерывного включения - максимальная продолжительность включения не указана, но превышение цикла приведёт к перегреву
• Не подходит для систем с напряжением ниже 380 В - недостаточное усилие штока
• Не используется в взрывоопасных зонах - отсутствует взрывозащита
• Не ремонтируется пользователем - герметичная гидравлическая система, утечка жидкости выводит из строя

Примеры использования

• Подъёмники и мостовые краны - торможение кабины и грузовой тележки
• Лебёдки на строительных площадках - аварийная остановка при отключении питания
• Конвейеры с вертикальными участками - предотвращение самопроизвольного движения
• Энергоустановки с пружинными тормозами - обеспечение “fail-safe” принципа

Практические советы

• Перед монтажом проверьте соответствие хода штока (60 мм) и усилия (500–620 Н) требованиям вашего тормозного механизма
• При первом включении после долгого простоя - дайте устройству поработать несколько циклов для равномерного распределения рабочей жидкости
• Не используйте толкатель в местах с постоянным воздействием масла, щелочей или растворителей - они могут повредить уплотнители
• Проверяйте уровень рабочей жидкости при плановом обслуживании - утечка снижает усилие и увеличивает время реакции
• При замене - выбирайте аналог с таким же напряжением, ходом и усилием. Модель ТЭ-50 У2, артикул et520553 от Электротехник - точная замена оригинала
