Пластина оконная KBE,VEKA150 1,2, оцинкованная - накл. | 128098 Tech-KREP

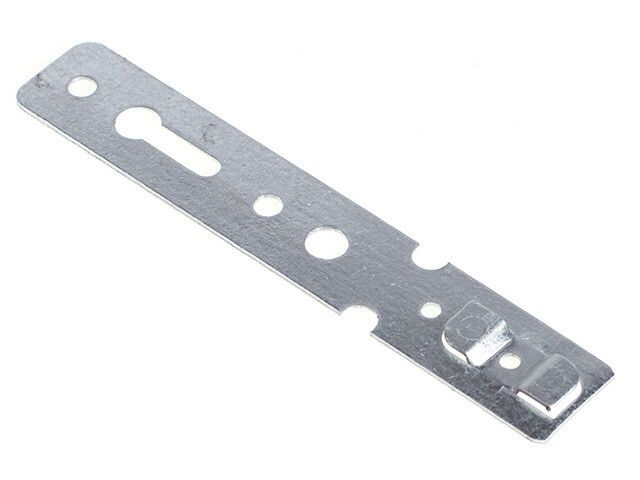

Оконная пластина KBE, VEKA 150х25х1,2 мм цинк – накладная используется для надёжного крепления металлопластиковых окон и дверей к несущим конструкциям. Бренд Zitar и артикул 128098 соответствуют требованиям монтажа в системах с Z-профилем.

Назначение и область применения

Оконная пластина KBE, VEKA 150х25х1,2 мм цинk – накладная служит соединительным элементом между пластиковым профилем окна и несущей конструкцией стены. Применяется при установке металлопластиковых окон и дверей в стены из бетона, кирпича или дерева. Обеспечивает передачу нагрузок от рамы к стене, сохраняя герметичность и геометрию конструкции.

Технические характеристики

• Размеры: 150 × 25 × 1,2 мм
• Материал: углеродистая сталь
• Покрытие: гальваническое цинкование (защита от коррозии)
• Цвет: серый
• Форма: накладная пластина с перфорацией и ушками
• Тип крепления: через отверстия для саморезов и дюбелей

Совместимость и монтаж

Оконная пластина KBE, VEKA совместима исключительно с Z-профилем. Ушки пластины вставляются в предварительно подготовленные пазы на внешней стороне ПВХ-рамы. После этого пластина фиксируется саморезами в профиле, а затем крепится к стене дюбелями подходящей длины. Для прочного соединения рекомендуется использовать анкерные дюбели с минимальной глубиной заделки 40–50 мм в твёрдые материалы (бетон, кирпич).

Особенности конструкции

Пластина выполнена в виде усиленной полосы с двумя функциональными зонами:

• Ушки - обеспечивают точную посадку в пазы Z-профиля, исключают люфт и смещение;
• Перфорированная часть - позволяет равномерно распределить усилия крепления и легко регулировать положение при монтаже;
• Ребра жесткости - повышают сопротивление деформации при механических воздействиях и термических изменениях.

Преимущества

• Высокая коррозионная стойкость благодаря гальваническому цинкованию - срок службы увеличивается даже во влажной среде;
• Эластичное соединение компенсирует тепловую деформацию рамы и стены, снижает риск трещин в швах;
• Простота монтажа - не требует сложных инструментов или доработок;
• Совместимость с большинством современных ПВХ-систем, использующих Z-профиль.

Ограничения применения

• Не для профилей других типов (например, L-, T- или U-профили);
• Не предназначена для крепления к легким перегородкам (гипсокартон, пеноблоки) без дополнительного укрепления;
• Запрещено использование без защиты от прямого контакта с раствором или влагой - требуется соблюдение технологии заполнения швов;
• Не заменяет первичную гидроизоляцию - должна использоваться в комплексе с монтажной пеной и пароизолирующей лентой.

Примеры использования

• Установка окон в домах из кирпича или монолитного бетона;
• Монтаж входных групп в офисных и жилых зданиях;
• Изготовление новых оконных блоков на заводе с последующей сборкой на объекте;
• Ремонт старых оконных конструкций с заменой крепёжных элементов.

Практические советы

• Выбирайте дюбели с учётом материала стены - для бетона используйте анкерные, для кирпича - распорные с металлической втулкой;
• Проверьте соответствие толщины пластины (1,2 мм) и шага перфорации с заявленными параметрами Z-профиля до начала работ;
• Не затягивайте саморезы слишком сильно - это может вызвать деформацию ПВХ-профиля;
• После монтажа проверьте свободное перемещение пластины внутри паза - она должна плотно сидеть, но не быть зажатой;
• Артикул 128098 от Zitar полностью совпадает с оригиналом VEKA - можно применять как аналог при отсутствии родного крепежа.
