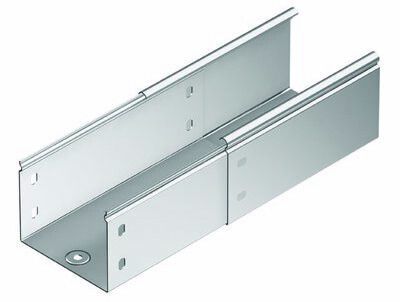

Расширение телескопическое для лотка 150х80 длина 600мм, горячеоцинкованное | 35303600HDZ DKC ДКС

Расширение телескопическое для лотка 150х80мм, длина 600мм, горячеоцинкованное (арт. 35303600hdz, бренд DKC) предназначено для компенсации тепловых деформаций в кабельных лотках, обеспечивая надёжную и безопасную работу трассы при перепадах температур. Продукт из серии S5 Combitech сочетает прочность нержавеющей стали и долговечность горячего цинкования.

Назначение и область применения

Расширение телескопическое для лотка 150х80мм, длина 600мм, горячеоцинкованное используется в кабельных трассах, где возможны значительные температурные изменения - например, на открытых участках, в промышленных помещениях, на эстакадах или в системах с нагревом оборудования. Оно предотвращает образование зазоров между сегментами лотка за счёт свободного перемещения внутренних элементов. Подходит для установки в лотки с габаритами 150×80 мм.

Технические характеристики

• Габариты: 150 × 80 мм - соответствует стандартным размерам кабельных лотков этого типа;
• Длина: 600 мм - рабочая длина компенсатора, обеспечивающая достаточный ход для теплового расширения;
• Материал корпуса: нержавеющая сталь - устойчива к механическим повреждениям и агрессивным средам;
• Покрытие: горячее цинкование - защищает от коррозии сроком до 30–50 лет даже в условиях повышенной влажности;
• Толщина стенок: 2,5 мм - обеспечивает жёсткость и долговечность при нагрузках;
• Тип соединения: винтовой разъём - позволяет легко собирать и разбирать конструкцию без сварки;
• Тип шарнира: шарнирное - гарантирует плавное и равномерное движение при изменении длины;
• Исполнение: стыковая пластина - фиксируется на торцах лотка, формируя герметичный переход;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени в течение времени, соответствующего нормам пожарной безопасности;
• Цвет: серый - совпадает с цветом большинства металлических лотков, не требует дополнительной окраски.

Совместимость и монтаж

Расширение телескопическое для лотка 150х80мм, длина 600мм, горячеоцинкованное совместимо исключительно с лотками того же сечения - 150×80 мм. Установка выполняется на стыке двух сегментов лотка. Шарнирный механизм позволяет вставить изделие внутрь лотка и закрепить его с помощью винтового разъёма. Для точного монтажа необходимо заранее рассчитать место установки, учитывая максимальный коэффициент теплового расширения материала лотка и температурный режим эксплуатации. Не рекомендуется использовать в местах с частыми ударными нагрузками - шарнир может выйти из строя при чрезмерных вибрациях.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости, установленным для кабельных систем в промышленных объектах. Горячее цинкование соответствует ГОСТ 14799, что подтверждает соответствие уровню защиты от коррозии. Нержавеющая сталь не выделяет токсичных веществ при нагреве, что делает продукт безопасным для использования в замкнутых пространствах.

Преимущества

• Высокая долговечность благодаря комбинации нержавеющей стали и горячего цинкования - снижает затраты на обслуживание;
• Удобство монтажа: винтовые соединения позволяют собирать и демонтировать устройство без сварочных работ;
• Плавное и бесшумное перемещение за счёт шарнирного механизма - минимизирует риск повреждения кабелей;
• Не требует периодической смазки - конструкция самосмазывающаяся и не нуждается в техобслуживании;
• Совместимость с другими элементами серии S5 Combitech - можно собирать полноценную трассу из однотипных компонентов.

Ограничения применения

• Не предназначен для использования в лотках другого сечения - например, 150×50 мм или 200×80 мм; попытки адаптации нарушают функциональность;
• Не следует применять в условиях постоянных вибраций выше 10 Гц - это может вызвать износ шарнира;
• Запрещается использовать в качестве основного несущего элемента - только как компенсационное устройство;
• Не рекомендовано для монтажа в агрессивных химических средах (например, кислоты, щёлочи) - хотя цинк устойчив, нержавеющая сталь может подвергнуться локальной коррозии при длительном контакте.

Примеры использования

• Промышленные цеха с технологическим оборудованием, выделяющим тепло - например, печи, сушилки, линии термообработки;
• Наружные кабельные трассы на заводах, в портах, на железнодорожных станциях - где температура меняется от −30C до +50C;
• Электроустановки в зонах с высокой влажностью - водоочистные сооружения, холодильные камеры;
• Лоточные системы в многоквартирных домах с длинными вертикальными участками - где требуется компенсация теплового удлинения.

Практические советы

• Перед установкой проверьте внутренние размеры лотка - реальная ширина должна точно соответствовать 150 мм, а высота - 80 мм. Отклонение более чем +-2 мм может препятствовать свободному ходу;
• Рассчитайте необходимую длину компенсатора по формуле: ΔL = α × L × ΔT, где α - коэффициент линейного расширения стали (~12×10⁻⁶/C);
• Устанавливайте расширение через каждые 20–30 метров прямого участка лотка - чаще, если есть резкие перепады температур;
• При сборке используйте только оригинальные болты и гайки от DKC - они имеют оптимальную силу затяжки для данного типа соединений;
• Проверяйте состояние шарнира ежегодно - особенно после зимнего периода - при необходимости протирайте поверхности сухой ветошью.
