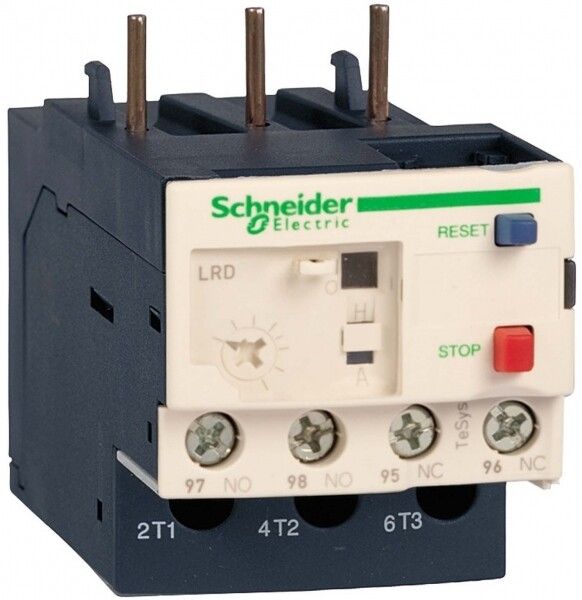

Реле тепловое D21 Tesys 12-18 А, 3 полюса, класс 10 SE (Systeme) lrd21

Тепловое реле D21 от Schneider Electric (серия TeSys D) предназначено для защиты трехфазных асинхронных двигателей от перегрузки и асимметрии фаз в диапазоне токов 12–18 А. Ключевым критерием выбора является класс срабатывания 10А, что означает отключение цепи при токе 7,2-кратной перегрузки за время не более 10 секунд, что оптимально для стандартных двигателей с тяжелым пуском. Модель имеет нереверсивную конструкцию и рассчитана на работу в сетях до 690 В, используя винтовые зажимы для подключения силовых цепей сечением до 10 мм². Важным нюансом применения является обязательная совместимость с контакторами серии LC1, так как реле D21 не имеет собственного корпуса для самостоятельного монтажа и крепится непосредственно к контактору. Вспомогательная цепь включает один нормально-замкнутый и один нормально-открытый контакт, что позволяет формировать сигнализацию о срабатывании или размыкать цепь управления. Устройство оснащено переключателем режимов возврата (ручной или автоматический), который защищен крышкой для исключения несанкционированного изменения настроек. Реле выполнено в климатическом исполнении УХЛ4 со степенью защиты IP20, что ограничивает его применение сухими отапливаемыми помещениями без защиты от прямого попадания пыли и влаги. Диапазон регулировки тока перекрывает значения от 12 до 18 А, поэтому для двигателей с номинальным током за пределами этого коридора данный тепловое реле D21 не подходит.
