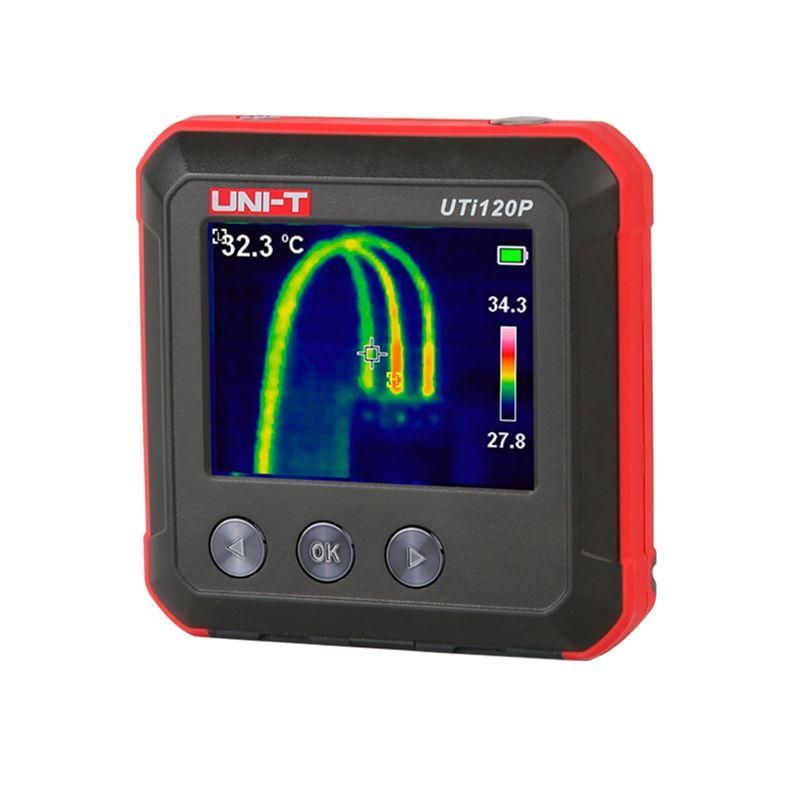

Тепловизор компактный UNI-T UTI120P | 13-1172 SDS MEET

Тепловизор компактный UTI120P SDS - портативный прибор для визуального контроля распределения температуры на поверхностях, предназначенный для быстрого выявления перегревов и холодных зон в электрооборудовании, механических системах и строительных конструкциях. Бренд UNI-T и артикул 13-1172 указывают на надежную исполнительскую линейку, адаптированную для полевых условий.

Назначение и область применения

Тепловизор компактный UTI120P SDS используется для неразрушающего теплового контроля объектов без контакта. Подходит для диагностики электрощитов, соединений проводов, подшипников, теплообменников, утечек тепла в зданиях и проверки качества изоляции. Удобен для электромонтажников, энергоаудиторов, слесарей-ремонтников и специалистов по обслуживанию оборудования.

Технические характеристики

• Разрешение ИК-матрицы: 120×90 пикселей - достаточное для выявления крупных термальных аномалий;
• Диапазон измерения температуры: от -20 C до +400 C (от -4 °F до 752 °F);
• Точность: +-2 C или +-2%, в зависимости от того, что больше - подходит для предупредительной диагностики, но не для лабораторных измерений;
• Тепловая чувствительность (NETD): ≤60 мК - способен различать небольшие перепады температур;
• Поле зрения (FOV): 50°×38° - широкий угол охвата, удобен для обзора больших площадей;
• Пространственное разрешение (IFOV): 7,3 мрад - определяет минимальный размер объекта, который можно точно измерить на заданном расстоянии;
• Частота кадров: 25 Гц - плавное изображение при движении устройства;
• Фокусировка: свободная (без ручной настройки) - работает сразу после включения;
• Экран: 4-дюймовый TFT, 320×240 пикселей - яркий, виден даже на солнце;
• Цветовые палитры: железная, радужная, серая - позволяют лучше выделять тепловые контрасты;
• Излучательная способность: регулируется от 0,01 до 1,00 (по умолчанию 0,95) - важно для точности при измерении различных материалов;
• Аккумулятор: встроенный Li-Ion, 3,7 В, 1300 мАч - время работы до 3,5 часов;
• Память: Micro SD до 32 ГБ - сохраняет изображения и видео в формате BMP;
• Подключение: Micro USB - для передачи данных и зарядки;
• Вес: 125 г - легкий, легко держать одной рукой;
• Габариты: 74×75×24 мм - компактный, помещается в карман;
• Защита от падения: выдерживает падение с высоты 1 метр - устойчив к бытовым ударам;
• Сертификаты: CE, RoHS - соответствует европейским требованиям безопасности и экологии.

Совместимость и монтаж

Тепловизор компактный UTI120P SDS не требует установки. Для длительного наблюдения или фиксации положения предусмотрен стандартный крепеж 1/4" - совместим с любым штативом для фото- и видеотехники. Карты памяти Micro SD используются без адаптеров. Программное обеспечение для анализа данных на ПК поставляется в виде ссылки для скачивания - требуется Windows или macOS.

Безопасность и стандарты

Прибор имеет сертификаты CE и RoHS, что гарантирует соответствие нормам электробезопасности и экологичности. Несъемный аккумулятор не подлежит замене пользователем - при выходе из строя требуется сервисное обслуживание. Не используйте устройство во взрывоопасной среде или в условиях повышенной влажности - IP-класс защиты не указан, значит, он не рассчитан на работу под дождём или в пыли.

Преимущества

• Минимальный вес и размер делают его идеальным для однорукой работы в труднодоступных местах;
• Автоматический поиск горячих и холодных точек экономит время при обследовании больших участков;
• Функция захвата изображения позволяет фиксировать проблемные зоны для отчетов и сравнения динамики;
• Свободная фокусировка исключает необходимость настройки - готов к работе сразу после включения;
• Поддержка Micro SD и ПК-софт даёт возможность составлять архивы и анализировать изменения температуры со временем.

Ограничения применения

• Не подходит для измерения температуры через стекло, плёнку или другие прозрачные материалы - они искажают ИК-излучение;
• Точность +-2 C недостаточна для научных или юридических целей - применяйте для профилактики, а не для поверки;
• Несъемный аккумулятор снижает срок службы прибора - при его отказе устройство становится неработоспособным;
• Отсутствие класса защиты IP означает, что нельзя использовать в сырых помещениях, на улице при дожде или в пыльных цехах без дополнительной защиты;
• Разрешение 120×90 не позволяет детально рассматривать мелкие элементы на большом расстоянии - ближе подходите к объекту.

Примеры использования

• Обследование электрощита: выявление перегрева контактов, автоматов или клемм;
• Проверка системы отопления: поиск утечек тепла в трубах, радиаторах, местах плохой теплоизоляции стен;
• Диагностика двигателей и подшипников: обнаружение перегрева из-за трения или недостатка смазки;
• Контроль качества сварных швов: наличие холодных зон может указывать на непровар;
• Поиск поврежденных участков кабелей: нагрев в месте окисления или плохого соединения.

Практические советы

• Перед использованием убедитесь, что излучательная способность установлена правильно - для большинства металлов и покрытий используйте 0,95; для блестящих поверхностей - ниже, например 0,3–0,5;
• Для точных измерений держите прибор на расстоянии, где цель занимает хотя бы 3–5 пикселей на экране - иначе результат будет неточным;
• Избегайте резких перепадов температур окружающей среды - пусть прибор адаптируется 5–10 минут перед работой;
• Сохраняйте изображения с пометками (например, “Щит №3, верхний автомат”) - это ускорит последующую интерпретацию;
• Заряжайте устройство полностью перед выездом - время автономной работы всего 3,5 часа, особенно при активном использовании экрана и записи;
• Используйте ремешок и чехол - маленький размер увеличивает риск потери или падения.
