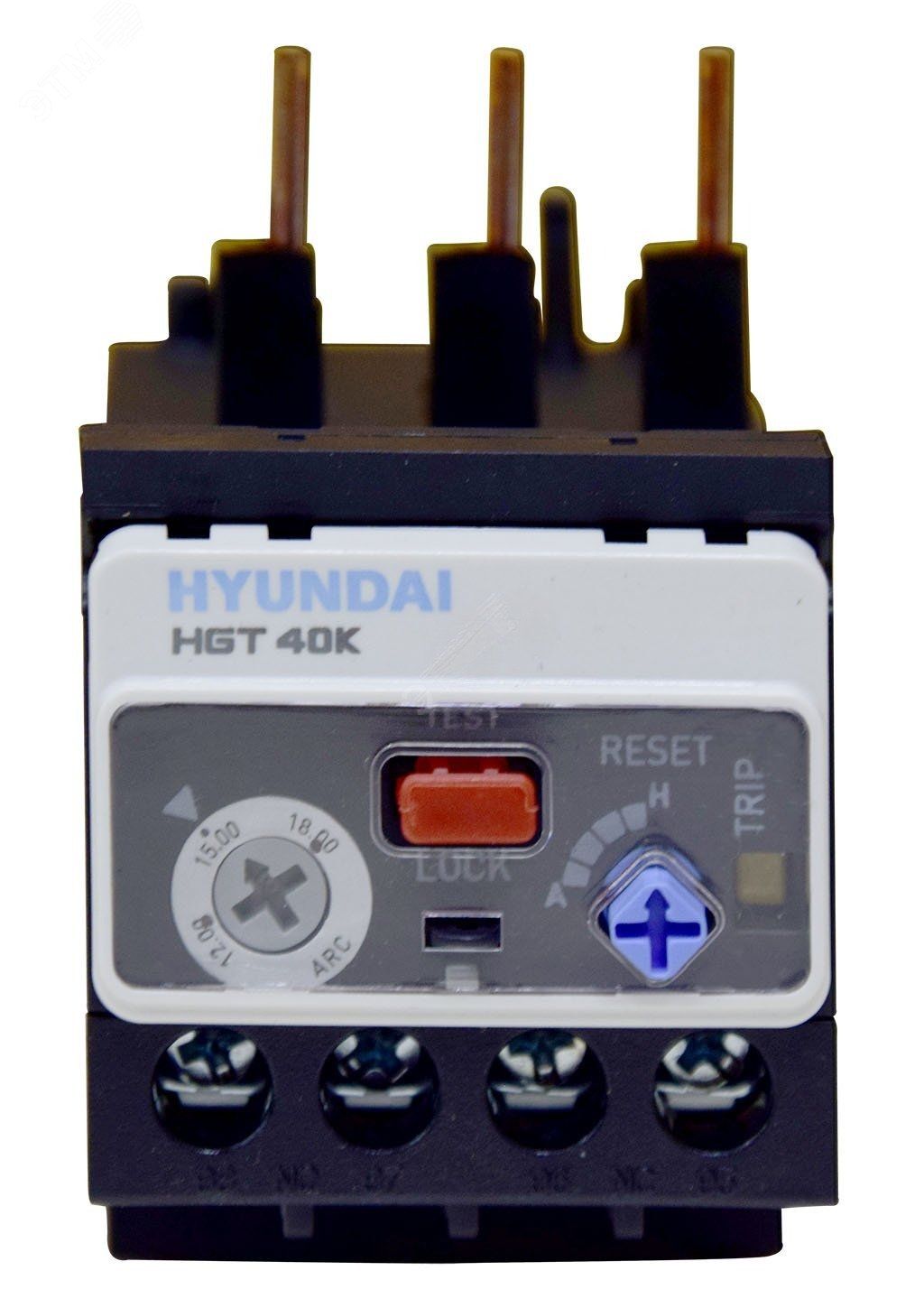

Тепловое реле HGT40K A0040S 32-40A (для HGC25-40) | 13.01.01.000549 HYUNDAI

Тепловое реле HGT40K A0040S 32-40A (для HGC25-40) - трёхполюсное устройство для автоматической защиты электродвигателей от перегрузок, обрыва фаз и длительных пусков. Применяется в паре с контакторами серии HGC25–40, обеспечивает надёжную работу в промышленной автоматике. Производится брендами Элком и HYUNDAI.

Назначение и область применения

Тепловое реле HGT40K A0040S 32-40A защищает электродвигатели и силовые цепи переменного тока от повреждений, вызванных:

• перегрузкой по току - когда нагрузка превышает допустимую;
• обрывом одной из фаз - чтобы двигатель не работал на двух фазах;
• продолжительным пуском - например, при затруднённом запуске;
• заклиниванием ротора - при механическом отказе механизма.

Используется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Тип: трёхполюсное тепловое реле
• Рабочий ток регулировки: 32–40 А
• Совместимо с контакторами серии HGC25–40
• Напряжение: переменный ток (AC)
• Механизм срабатывания: биметаллическая пластина
• Тип восстановления: ручной (требует manual reset после срабатывания)

Устройство реагирует на нагрев проводника, вызванный током перегрузки. Чувствительность настроена на диапазон 32–40 А - это значит, что при токе выше этого предела реле отключит цепь через определённое время, зависящее от степени перегрузки.

Совместимость и монтаж

Тепловое реле HGT40K A0040S 32-40A предназначено исключительно для установки на контакторы серии HGC25–40. Не совместимо с другими сериями или моделями. Монтаж выполняется путём защёлкивания на направляющие шины контактора - без инструментов. Клеммы для подключения проводов доступны сверху. Убедитесь, что сечение провода соответствует классу тока 32–40 А (обычно 6–10 мм2 медный провод).

Безопасность и стандарты

Произведено в соответствии с требованиями международных норм IEC/EN 60947-4-1. Обеспечивает безопасное отключение при аварийных режимах. Наличие ручного сброса предотвращает самопроизвольное включение оборудования после срабатывания - это требование безопасности для многих промышленных объектов.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов (32–40 А)
• Стандартная форма и крепление - легко заменить при необходимости
• Ручной сброс снижает риск случайного запуска опасного оборудования
• Не требует внешнего питания - работает за счёт теплового расширения металла

Ограничения применения

• Не предназначен для защиты двигателей с током ниже 32 А - будет недостаточно чувствителен
• Не защищает от коротких замыканий - требуется дополнительная защита (плавкий предохранитель или автомат)
• Не рекомендовано применение в условиях постоянных вибраций выше средних уровней - возможны ложные срабатывания
• Запрещается использовать вне температурного диапазона, указанного производителем (не уточнён в данных, но обычно –25…+60 C)

Примеры использования

• Защита насоса воды в системе водоснабжения мощностью 15 кВт
• Обесточивание конвейера при заклинивании ленты
• Автоматическое отключение вентилятора при длительном пуске из-за забитого фильтра
• Комплексная защита в пульте управления станка с асинхронным двигателем

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 32–40 А - если ток меньше 30 А, выбирайте реле меньшего номинала
• После срабатывания дождитесь остывания реле перед сбросом - попытка немедленного включения может привести к повторному выходу из строя
• Не используйте HGT40K A0040S 32-40A как самостоятельный выключатель - он не рассчитан на частые коммутации
• При замене всегда используйте оригинальное реле HGT40K A0040S 32-40A от Элком или HYUNDAI - другие аналоги могут иметь отличную калибровку
