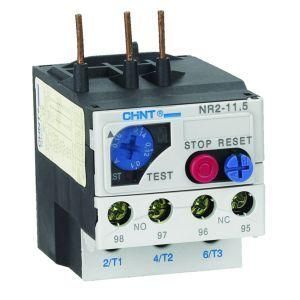

Тепловое реле NR2-11.5 0.1-0.16А | 268152 CHINT

Тепловое реле NR2-11.5 0.1-0.16A от CHINT предназначено для защиты электродвигателей от перегрузки и перегрева. Это надёжный элемент цепи управления, который работает в паре с контакторами серии NR2 и подходит для маломощных двигателей в промышленном оборудовании.

Назначение и область применения

Тепловое реле NR2-11.5 0.1-0.16A защищает электродвигатели от длительной перегрузки, которая может вызвать перегрев и выход из строя обмоток. Его используют в системах автоматического управления, где важна точная настройка тока срабатывания. Подходит для установки в щитах управления станков, насосов, вентиляторов и других устройств с мощностью до 0.55 кВт.

Технические характеристики

• Тип: тепловое реле
• Модель: NR2-11.5
• Рабочий ток срабатывания: 0,1–0,16 А
• Номинальное напряжение: до 690 В переменного тока
• Количество контактных групп: 1 нормально замкнутый (NC) контакт
• Класс нагрева: 10 (время срабатывания при 6-кратном токе - 10 секунд)
• Степень защиты: IP20
• Установка: на DIN-рейку 35 мм
• Совместимо с контакторами серии NR2

Совместимость и монтаж

Тепловое реле NR2-11.5 0.1-0.16A устанавливается исключительно на контакторы серии NR2. Он фиксируется механически - без проводов, через специальный штыревой интерфейс. Монтаж возможен только на вертикальную DIN-рейку. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичный размер. Для подключения нагрузки используйте кабель сечением 0,5–1,5 мм2.

Безопасность и стандарты

Тепловое реле NR2-11.5 0.1-0.16A соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обладает сертификатом CE. Условия эксплуатации: температура окружающей среды от –5C до +40C, высота над уровнем моря до 2000 м.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с регулировкой в пределах 0,1–0,16 А
• Автоматический режим восстановления после срабатывания - не требует ручного сброса
• Интегрированная система защиты от перекоса фаз (при использовании с подходящими контакторами)
• Низкий уровень шума при работе

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требуется установка предохранителей или автоматических выключателей
• Не работает при частых пусках двигателя более 6 раз в час - может произойти перегрев самого реле
• Запрещена работа при температуре выше +40C или ниже –5C
• Не совместимо с постоянным током - только переменный ток 50/60 Гц

Примеры использования

• Защита маломощного насоса в системе водоснабжения
• Контроль тока в вентиляторе охлаждения оборудования
• Обеспечение безопасности в компактных пультах управления станков с ЧПУ
• Элемент в цепи управления конвейера с небольшой нагрузкой

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,1–0,16 А - при превышении реле не сработает своевременно
• При сборке щита соблюдайте расстояние между реле и источниками тепла - минимум 50 мм
• После срабатывания дождитесь остывания биметаллического элемента (обычно 2–5 минут) перед повторным запуском
• Для удобства обслуживания рекомендуется комбинировать NR2-11.5 0.1-0.16A с контактором CHINT NR2 того же корпуса - так обеспечивается гарантированная совместимость
