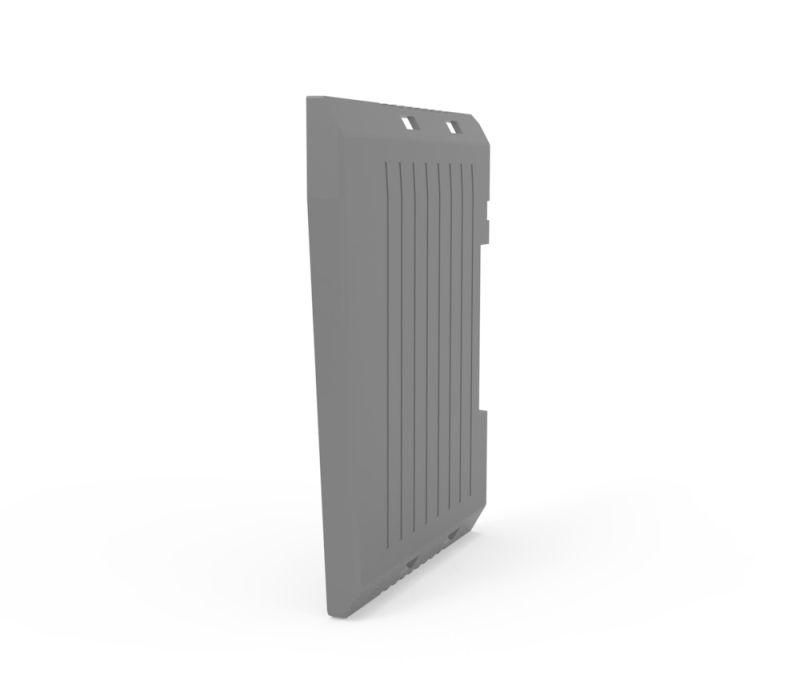

Терминальный модуль - SMTER0100 APC

Терминальный модуль Systeme Electric smter0100 предназначен для надёжного соединения проводов в распределительных щитах и автоматических системах управления. Это компактное устройство обеспечивает механическую фиксацию и электрический контакт без необходимости пайки или опрессовки.

Назначение и область применения

Терминальный модуль Systeme Electric smter0100 используется для коммутации силовых и управляющих цепей в электрощитах. Подходит для подключения одножильных и многожильных проводов в промышленной автоматизации, системах освещения, конвейерах, насосных станциях и других объектах, где требуется быстрый и безопасный монтаж.

Технические характеристики

• Тип: терминальный модуль (без встроенных предохранителей или переключателей)
• Максимальный ток: до 16 А (по стандарту IEC 60947-7-1)
• Рабочее напряжение: до 500 В переменного тока
• Количество контактов: 10
• Сечение провода: 0,2–2,5 мм2
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Цвет: серый
• Стандарт крепления: DIN-рейка 35 мм

Совместимость и монтаж

Терминальный модуль Systeme Electric smter0100 совместим с любой стандартной DIN-рейкой шириной 35 мм. Устанавливается защёлкиванием - без инструментов. Для подключения используйте отвертку с плоским жалом. Зажимные винты затягиваются до упора, но без избыточного усилия - чтобы не повредить изоляцию провода. Модуль рассчитан на одножильные и многожильные провода с медными жилами; алюминиевые провода не рекомендуются.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-7-1 для терминалов низковольтного оборудования. Корпус выполнен из материала, не поддерживающего горение (UL94 V-0), что снижает риск распространения огня в случае аварии. Продукт прошёл испытания на тепловое воздействие и электрическую прочность.

Преимущества

• Удобная компоновка: 10 контактов в одном модуле позволяют минимизировать количество элементов в щите
• Надёжный зажим: пружинный механизм исключает ослабление контакта при вибрации
• Прозрачная крышка: позволяет визуально контролировать состояние подключённых проводов
• Высокая плотность установки: занимает мало места на DIN-рейке

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду или высокой запылённости - отсутствует защита IP
• Не подходит для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Запрещено использовать с гибкими многожильными проводами без наконечников - есть риск выскальзывания жил
• Не рекомендуется для цепей с импульсным током выше 16 А

Примеры использования

• Подключение датчиков и реле в панелях управления станков
• Разводка сигнальных цепей в системах автоматического освещения
• Объединение входов/выходов PLC в распределительном шкафу
• Формирование группового питания для нескольких потребителей малой мощности

Практические советы

• Перед монтажом удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надёжного контакта
• Для многожильных проводов используйте наконечники типа “пальчики” - так снижается вероятность обрывов
• Проверьте затяжку винтов через 1–2 месяца после первого включения - особенно в условиях вибрации
• При замене модуля отключите питание - даже при отключенном нагрузочном оборудовании на шине может сохраняться потенциал
• Терминальный модуль Systeme Electric smter0100 можно комбинировать с другими модулями SE - они имеют одинаковый шаг и форму крепления
