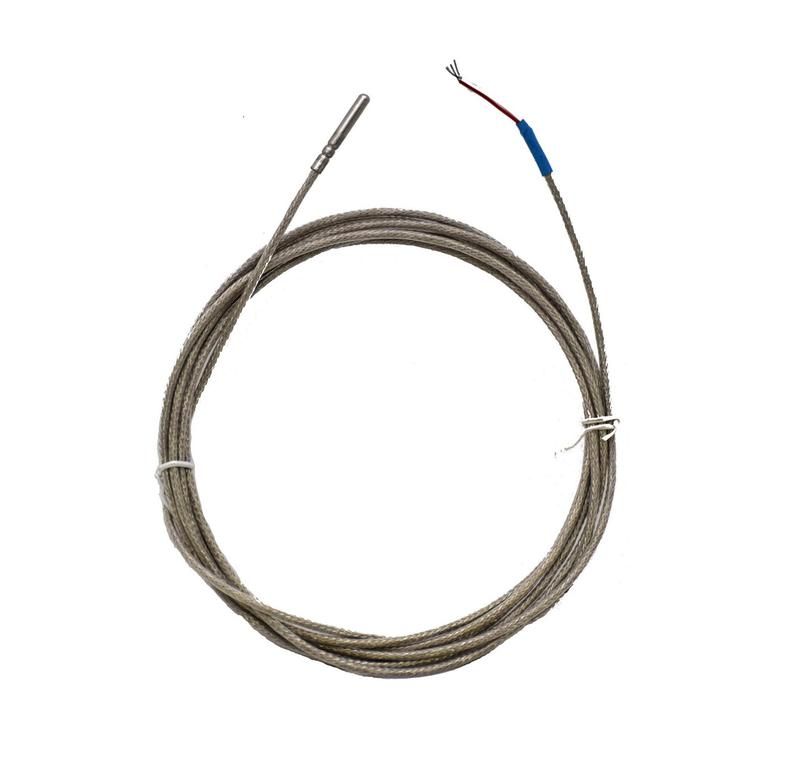

Термопреобразователь сопротивления РТ-100 3 м, 260 град.C НовАтек-Электро 3425606004-3

Термопреобразователь сопротивления РТ-100 (3 метра) от НовАтек-Электро - это датчик температуры на основе платинового сопротивления, предназначенный для точного измерения температур в жидкостях, газах и сыпучих материалах. Длина кабеля 3 метра обеспечивает гибкость при установке в труднодоступных местах.

Назначение и область применения

Термопреобразователь сопротивления РТ-100 (3 метра) используется для измерения температуры в технологических процессах, где требуется высокая точность и стабильность показаний. Подходит для работы с теплоносителями, паром, маслом, воздухом, песком, зерном и другими сыпучими веществами. Применяется в системах автоматического контроля температуры на производствах пищевой, химической, фармацевтической и энергетической отраслей.

Технические характеристики

• Тип датчика: термопреобразователь сопротивления (RTD), платиновый элемент Pt100
• Максимальная рабочая температура: 260 C
• Длина кабеля: 3 метра
• Способ монтажа: встраиваемый или накладной
• Напряжение питания: не требует внешнего питания - работает как пассивный резистивный датчик
• Выходной сигнал: изменение электрического сопротивления в зависимости от температуры (не имеет выходных контактов или переключателей)

Совместимость и монтаж

Термопреобразователь сопротивления РТ-100 (3 метра) совместим со всеми стандартными измерительными приборами, поддерживающими вход Pt100 - например, с регуляторами температуры, контроллерами PLC и преобразователями сигнала. Для подключения используются два-, три- или четырёхпроводные схемы, в зависимости от требуемой точности.

Установка возможна двумя способами:

• Встраиваемый: датчик вставляется в термоблок или трубную арматуру с резьбой или фланцем - обеспечивает лучший тепловой контакт.
• Накладной: крепится на поверхность трубы или ёмкости с помощью хомутов или клеящих материалов - применяется при невозможности вскрытия системы.

Обратите внимание: длина кабеля 3 метра позволяет устанавливать сам датчик далеко от приёмника сигнала, но не заменяет экранированный кабель при наличии сильных помех - рекомендуется использовать кабели с медным экраном и заземлением.

Безопасность и стандарты

Термопреобразователь сопротивления РТ-100 (3 метра) соответствует требованиям ГОСТ Р 8.699–2012 (международному стандарту IEC 60751) для класса точности B. Максимальная температура 260 C определяет предел долговременной эксплуатации - превышение этого значения может повредить чувствительный элемент и вызвать смещение характеристик.

Преимущества

• Высокая точность измерений благодаря платиновому сопротивлению Pt100 - минимальная погрешность в широком диапазоне температур
• Стабильность характеристик во времени - мало подвержен старению и дрейфу
• Гибкая система монтажа - можно адаптировать под любые условия установки
• Отсутствие необходимости в питании снижает риск возникновения искр - безопасен для взрывоопасных зон при правильной компоновке системы

Ограничения применения

• Не предназначен для измерения температур выше 260 C - при превышении возможна деформация или разрушение чувствительного элемента
• Не содержит собственного источника питания - требует подключения к измерительному устройству с поддержкой Pt100
• Не защищён от механических ударов или давления - необходимо использование защитных кожухов или термоблоков при работе в агрессивных средах
• Не является герметичным изделием само по себе - при использовании в влажной или агрессивной среде требуется дополнительная защита корпуса

Примеры использования

• Измерение температуры пара в котлах и теплообменниках
• Контроль нагрева масла в гидравлических системах
• Регистрация температуры зерна при сушке в элеваторах
• Автоматизация температурного режима в реакторах химпроизводства
• Контроль температуры воды в системах центрального отопления

Практические советы

• Выбирая место установки, убедитесь, что датчик полностью погружён в среду - воздушные прослойки искажают показания
• При монтаже в трубопроводе используйте термоблок с резьбой M20×1,5 или аналогичной - так обеспечивается надёжное крепление и герметичность
• Для длинных кабелей (3 метра) лучше применять трёх- или четырёхпроводную схему подключения - это исключает влияние сопротивления проводов на результат
• Перед первым запуском проверьте сопротивление датчика при комнатной температуре - оно должно быть около 100–110 Ом; значительное отклонение указывает на повреждение
• Не допускайте перегиба кабеля радиусом менее 50 мм - это может нарушить целостность жил и вызвать обрыв
