Терморегулятор Compact на шину DIN, с датчиком температуры проводе, 16А | 140F5020R |DEVI ДЕВИ

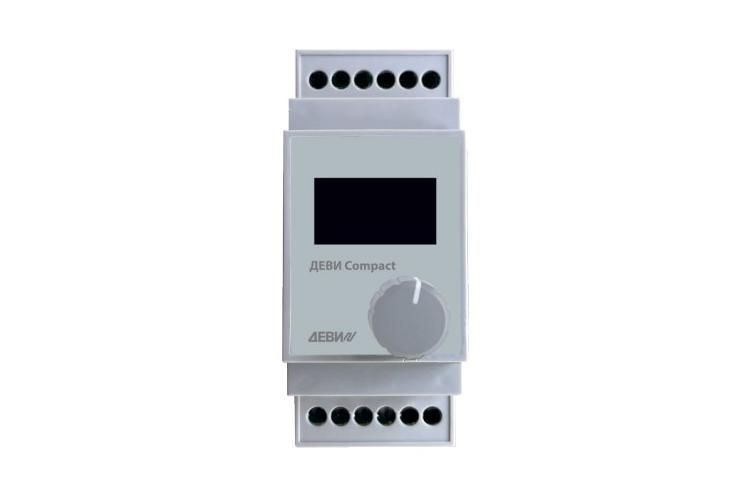

Терморегулятор DEVI Compact на шину DIN с датчиком температуры на проводе, 16 А - компактное устройство для автоматического контроля температуры в системах обогрева кровли, труб, грунта и других поверхностей. Устройство сочетает простую настройку, надежную работу и точное управление нагрузкой до 16 А.

Назначение и область применения

Терморегулятор DEVI Compact предназначен для управления системами противоледного обогрева и поддержания заданной температуры. Подходит для:

• обогрева кровель и желобов для предотвращения образования льда;
• подогрева водопроводных и канализационных труб;
• греющих систем под грунтом возле холодильных камер;
• подогрева полов и поверхностей в помещениях;
• регулирования температуры воздуха в ограниченных зонах.

Устройство работает в паре с внешним датчиком температуры, который фиксирует реальные условия на объекте, а не в корпусе терморегулятора.

Технические характеристики

• Напряжение питания: 220 В переменного тока
• Максимальная коммутируемая мощность: 16 А (до 3500 Вт при 220 В)
• Тип датчика: NTC 10 кОм на проводе (в комплекте)
• Диапазон измеряемых температур:
  • Режим «КРОВЛЯ»: –20 … +15 C
  • Режим «ОБОГРЕВ»: –10 … +45 C
• Гистерезис (разница между включением и выключением): до 3 C, шаг 0,5 C
• Функция «Догрев»: до 120 минут после достижения заданной температуры (только в режиме «КРОВЛЯ»)
• Защита корпуса: IP20 - защита от прикосновений и крупных частиц, не защищен от воды
• Размер: 2 модуля DIN (стандарт 17,5 мм × 90 мм)
• Дисплей: цветной ЖК, отображает текущую и заданную температуру, режим работы
• Цвет корпуса: серый

Совместимость и монтаж

Терморегулятор DEVI Compact монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на лицевой стороне устройства. Датчик температуры подключается через отдельный разъем - он не встроен в корпус, что позволяет размещать его там, где важнее всего контролировать температуру (например, на крыше или в грунте).

Подключение силовой цепи: L - фаза, N - ноль, выходные контакты - к нагрузке (нагревательному кабелю или другому исполнительному устройству). Нагрузка должна соответствовать максимальным 16 А. Не подключайте устройства с высокими пусковыми токами (например, некоторые типы насосов) без дополнительной защиты.

Безопасность и стандарты

Терморегулятор соответствует требованиям безопасности для бытовых и промышленных применений. Защита IP20 исключает использование в условиях повышенной влажности, открытых площадках или местах с риском брызг. Для наружной установки требуется герметичный распределительный щит. Работа возможна только при соблюдении правил электромонтажа согласно ПУЭ.

Преимущества

• Компактный размер - занимает всего 2 модуля DIN, экономит место в шкафу управления
• Один поворотный переключатель - удобная и интуитивная настройка без кнопочного меню
• Цветной ЖК-дисплей - четко показывает текущую температуру, установленный режим и состояние реле
• Два специализированных режима - оптимизированы под конкретные задачи: «КРОВЛЯ» для периодических обогревов, «ОБОГРЕВ» для постоянного поддержания температуры
• Функция «Догрев» - снижает частоту включений в режиме «КРОВЛЯ», продлевает срок службы нагревательных элементов

Ограничения применения

• Не допускается установка вне закрытого шкафа - степень защиты IP20 не защищает от влаги, пыли и механических воздействий
• Не подходит для управления нагрузками выше 16 А - при необходимости используйте контактор
• Датчик температуры нельзя использовать в средах с температурой выше +85 C - он рассчитан только на рабочие условия обогреваемых поверхностей
• Не рекомендован для управления индуктивными нагрузками (электродвигатели, трансформаторы) без дополнительных средств защиты
• Режим «КРОВЛЯ» не подходит для длительного поддержания температуры - он спроектирован для циклического включения при низких температурах

Примеры использования

• На крыше дома: терморегулятор DEVI Compact включен в режиме «КРОВЛЯ» с температурой срабатывания –5 C и временем догрева 60 минут - обеспечивает равномерное таяние снега без перегрева.
• Подземный трубопровод: в режиме «ОБОГРЕВ» с заданной температурой +3 C и гистерезисом 1 C - поддерживает температуру выше точки замерзания даже при –15 C на улице.
• Холодильная камера: датчик размещен в грунте рядом с основанием камеры; терморегулятор включает подогрев при падении температуры ниже –2 C, предотвращая промерзание почвы.

Практические советы

• Выбирайте место для датчика температуры так, чтобы он точно отражал температуру поверхности, которую нужно греть - например, прикрепите его к трубе или кровле, а не просто положите вблизи.
• При использовании в режиме «КРОВЛЯ» не устанавливайте порог ниже –10 C - это увеличивает вероятность ложных срабатываний при снегопаде без опасности обледенения.
• Перед первым запуском проверьте, правильно ли подключен датчик - неверное соединение вызовет ошибку или некорректную работу.
• Если система работает постоянно, выбирайте режим «ОБОГРЕВ». Он более стабилен и лучше подходит для долгосрочных задач.
• Проверяйте целостность провода датчика перед монтажом - поврежденная изоляция может привести к ложным показаниям.
