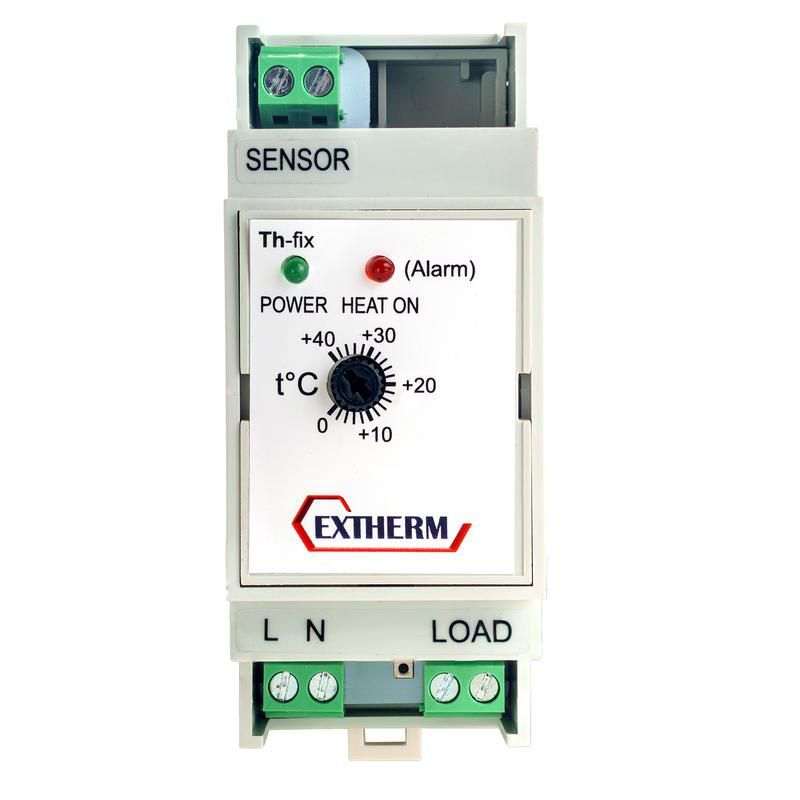

Термостат для управления системой электрообогрева на трубопроводах/резервуарах с фиксирован. гистерезисом Extherm Th-fix

Термостат EXTHERM Th-fix - устройство для автоматического контроля температуры в системах электрообогрева трубопроводов и резервуаров с жестко заданным гистерезисом. Привязан к фиксированному диапазону, надежно работает в условиях повышенной влажности и требует минимального обслуживания.

Назначение и область применения

Термостат EXTHERM Th-fix управляет включением и выключением электрообогревательных элементов на основе показаний внешнего термодатчика. Он обеспечивает стабильную температуру поверхности без колебаний за счет фиксированного гистерезиса - то есть разницы между точками включения и выключения. Подходит для задач, где важна предсказуемость работы: поддержание температуры в морозильных камерах, предотвращение замерзания труб, прогрев емкостей с жидкостью, теплые полы и другие системы с постоянным тепловым режимом.

Технические характеристики

• Номинальное напряжение: 230 В - совместим с сетью переменного тока 220–240 В
• Номинальный ток: 16 А - способен коммутировать нагрузку до 3,68 кВт (при 230 В)
• Диапазон регулирования температуры: 0…40 C - позволяет задавать пороги в этом интервале
• Исполнение переключения: замыкающий контакт (NO) - реле активируется при достижении установленной температуры
• Способ монтажа: безвинтовое зажимное крепление - установка на DIN-рейку без инструментов

Совместимость и монтаж

Термостат EXTHERM Th-fix устанавливается исключительно на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки доступны сверху - провода фиксируются без шурупов, достаточно вставить их в разъем и нажать рычаг. Для работы требуется внешний температурный датчик (не входит в комплект). Устройство не предназначено для прямого монтажа на стену или поверхность объекта обогрева.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных терморегуляторов. Компоненты рассчитаны на работу в условиях, характерных для систем обогрева: высокая влажность, возможные перепады температур. Отсутствие открытых контактов и использование изолирующих материалов снижает риск поражения током. Однако устройство не имеет защиты от перегрузки по току - необходимо использовать внешние автоматы или предохранители.

Преимущества

• Реле с «сухим контактом» - изолирует цепь управления от силовой, повышает безопасность и совместимость с различными типами нагрузок
• Трехцветная индикация: состояние питания, работа нагрева, обрыв датчика - сразу видно, что происходит в системе
• Механическая настройка температуры - не требует программирования, легко регулируется даже в условиях ограниченной освещённости
• Быстрый монтаж на DIN-рейку - экономит время при сборке распределительных щитов

Ограничения применения

• Не подходит для систем с переменным гистерезисом - температурный интервал между включением и выключением фиксирован и не настраивается
• Максимальный ток 16 А - нельзя использовать для мощных нагревателей выше 3,6 кВт без промежуточного контактора
• Требуется внешний датчик - сам термостат не измеряет температуру окружающей среды, он реагирует только на сигнал от подключенного термосенсора
• Не предназначен для эксплуатации вне помещений или в агрессивных химических средах - корпус не имеет защиты IP

Примеры использования

• Обогрев водопроводных труб зимой - предотвращает замерзание воды при температуре +5 C
• Поддержание температуры в морозильной камере - контролирует нагрев для предотвращения образования наледи
• Греющие маты под плиткой - поддерживает комфортную температуру пола в диапазоне 20–30 C
• Электрообогрев резервуара с маслом - сохраняет вязкость жидкости при температуре 15–25 C

Практические советы

• Выбирайте датчик с подходящим диапазоном измерения и длиной кабеля - он должен точно чувствовать температуру именно того участка, который нужно греть
• Проверьте посадочный диаметр DIN-рейки перед установкой - некоторые старые рейки имеют допуск +-0,5 мм
• Не подключайте к этому термостату устройства с реактивной нагрузкой (например, двигатели) - они вызывают броски тока и преждевременный выход реле из строя
• Если система работает в условиях частых перепадов температур, убедитесь, что выбранный порог (например, 5 C) находится в середине диапазона 0–40 C - так точность будет максимальной
• При появлении индикации «обрыв датчика» проверьте целостность соединений и соответствие типа датчика - термостат EXTHERM Th-fix рассчитан на конкретные входные сигналы
