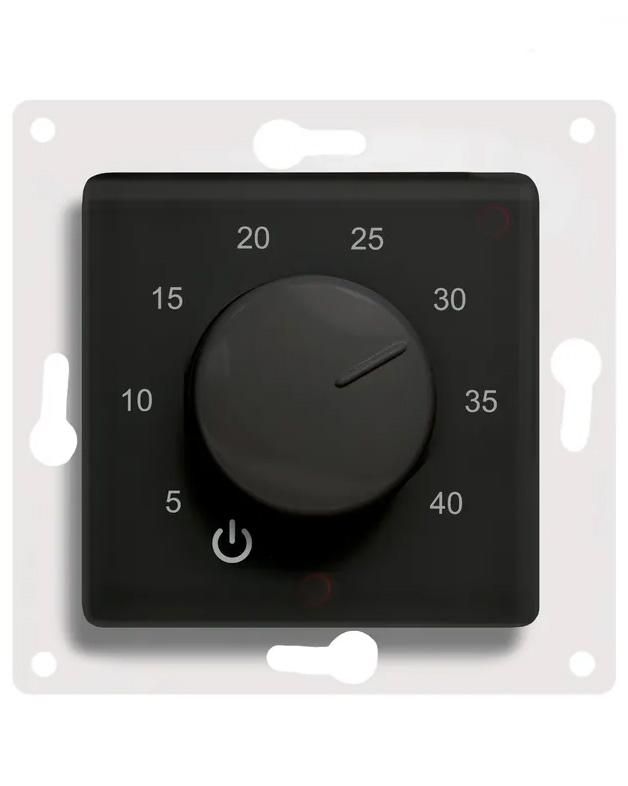

Термостат механический с ручным управлением; датчиком темпер. пола; под рамку Schneider Electric Glossa черн. Extherm Th-HF-G-BL

Термостат EXTHERM TH-HF-G-BL - механический регулятор температуры с датчиком пола, предназначенный для управления системами «теплый пол» в жилых помещениях. Устройство рассчитано на встраивание в рамки Schneider Electric Glossa и работает без внешнего питания, обеспечивая надежное и простое управление нагревом.

Назначение и область применения

Термостат EXTHERM TH-HF-G-BL используется для автоматического поддержания заданной температуры напольного отопления. Подходит для установки в квартирах, частных домах, офисах - там, где требуется точный контроль тепла в зонах с электрическими теплыми полами. Не предназначен для управления воздухом или радиаторами - только для полов.

Технические характеристики

• Напряжение питания: 230 В - питание через силовые контакты, без необходимости отдельного источника;
• Диапазон измерения температуры пола: 5–40 C - позволяет контролировать поверхность от холодного до комфортно тёплого состояния;
• Диапазон регулировки: 5–40 C - можно выставить любую температуру внутри этого предела;
• Номинальный ток: 16 А - способен коммутировать нагрузку до 3,6 кВт при 230 В (например, маты или греющие кабели);
• Тип управления: механическое - поворотная ручка без экрана и электроники;
• Датчик температуры пола: встроенный - чувствительный элемент расположен на конце провода и укладывается между нагревательными элементами;
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли; требует установки в сухих помещениях;
• Цвет: чёрный - соответствует цветовой гамме рамок Schneider Electric Glossa;
• Способ монтажа: встраиваемый - устанавливается в стандартную глубокую коробку 60×60 мм или аналогичную;
• Тип серии: рамочная - предназначен исключительно для установки в декоративные рамки, не имеет собственного корпуса.

Совместимость и монтаж

Термостат EXTHERM TH-HF-G-BL не комплектуется рамкой - он рассчитан на установку в уже установленные рамки Schneider Electric Glossa (черные). Для других рамок совместимость не гарантируется. Монтаж выполняется в стандартную подрозетник с глубиной не менее 40 мм. Кабель датчика температуры пола выводится вниз, его необходимо уложить между нагревательными элементами, но не перегибать и не закрывать толстым слоем плитки. Подключение осуществляется к фазе, нулю и нагрузке (греющий кабель/мат). Нулевой провод проходит через термостат без размыкания - важно проверить схему перед подключением.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок. IP20 допускает использование только во внутренних помещениях без повышенной влажности - не устанавливать в ванных комнатах без дополнительной защиты. Прерывание цепи происходит механическим биметаллическим контактным механизмом - долговечный, но не подлежащий ремонту.

Преимущества

• Простота управления - одна ручка вместо кнопок и меню;
• Высокая надёжность - отсутствие электроники снижает риск отказа;
• Экономия места - тонкая конструкция легко помещается в стандартную коробку;
• Аesthetic совместимость - чёрный цвет идеально сочетается с рамками Schneider Electric Glossa;
• Не требует внешнего питания - работает от сети нагрузки.

Ограничения применения

• Не подходит для управления воздушным отоплением или радиаторами;
• Не использовать в помещениях с высокой влажностью (ванна, баня, бассейн) - IP20 недостаточно;
• Не устанавливать рядом с источниками тепла (печи, батареи) - датчик будет давать неверные показания;
• Не заменяет термостат с Wi-Fi или программированием - нет возможности задать расписание;
• Требует обязательного наличия рамки Schneider Electric Glossa или точно подходящего аналога - сам по себе не является законченным устройством.

Примеры использования

• Управление электроматом площадью до 3 м² в спальне;
• Поддержание температуры в детской комнате с подогревом пола;
• Интеграция в интерьер с единой эстетикой Schneider Electric Glossa;
• Замена старого механического термостата в рамках модернизации системы теплого пола.

Практические советы

• Перед монтажом проверьте, что длина кабеля датчика достаточна для выхода к месту установки термостата - обычно требуется минимум 3 метра;
• Укладывайте датчик в середине участка нагрева, не ближе 30 см к стенам и углам;
• Не используйте термостат с мощностью выше 3,6 кВт - даже при 16 А возможен перегрев контактов;
• Если планируете покрасить стену после установки - заклейте лицевую часть малярным скотчем, чтобы краска не попала на ручку;
• Проверьте соответствие глубины подрозетника - некоторые старые коробки слишком мелкие для встраиваемых термостатов.
