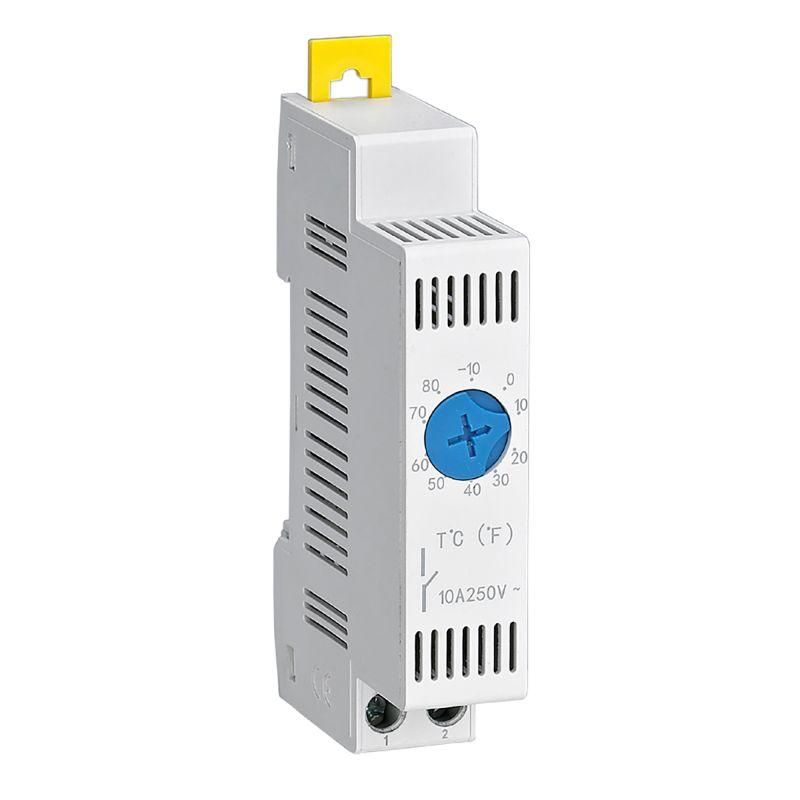

Термостат модульный с регулируемым диапазоном температуры -10…+80°C, NO-контакт | R5MTHNO DKC ДКС

Термостат модульный с регулируемым диапазоном температуры -10…+80C, NO-контакт от DKC (ДКС), артикул r5mthno, предназначен для точного управления температурой в электротехнических шкафах. Устройство работает на основе нормально открытого контакта и легко устанавливается на DIN-рейку.

Назначение и область применения

Термостат модульный с регулируемым диапазоном температуры -10…+80C, NO-контакт используется для автоматического включения и выключения нагревательных элементов, вентиляторов или других устройств при достижении заданной температуры. Подходит для установки в распределительных щитах, контроллерных шкафах, системах автоматизации и оборудовании, где требуется стабильный микроклимат. Особенно актуален в условиях холодного климата или при работе оборудования с высокими тепловыделениями.

Технические характеристики

• Тип контакта: Нормально открытый (NO) - контакт замыкается при достижении установленной температуры, размыкается при её снижении;
• Диапазон регулирования температуры: от -10 C до +80 C - позволяет точно задавать порог срабатывания в широком интервале;
• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 А при напряжении до 250 В переменного тока;
• Способ монтажа: На DIN-рейку типа TS35/7,5 или TS35/15 - совместим со стандартными шкафами промышленного уровня;
• Серия: RAM klima - серия термостатов DKC, оптимизированная для работы в электротехнических системах.

Совместимость и монтаж

Термостат модульный с регулируемым диапазоном температуры -10…+80C, NO-контакт устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения используются зажимы на тыльной стороне устройства - провода зачищаются на 6–8 мм и фиксируются винтовыми клеммами. Максимальное сечение провода - 2,5 мм2. Перед первым запуском проверьте соответствие напряжения нагрузки и силы тока допустимым значениям (до 10 А). Не требует внешнего питания - работает от сети нагрузки.

Преимущества

• Широкий диапазон регулирования (-10…+80 C) позволяет использовать устройство в различных климатических условиях;
• НО-контакт обеспечивает безопасное управление: нагрузка включается только при необходимости, снижая риск перегрева;
• Простая механическая настройка - поворотный регулятор с четкой шкалой, не требует программирования;
• Модульная форма и компактные габариты позволяют экономить место в шкафу;
• Изготовлен в серии RAM klima - надежная сборка, соответствующая требованиям промышленной эксплуатации.

Ограничения применения

• Не предназначена для управления нагрузками выше 10 А - при больших токах требуется использование контактора;
• Не рекомендуется применять в средах с повышенной влажностью, агрессивными газами или постоянным воздействием воды - устройство не имеет защиты IP;
• Работает только при наличии температурного перепада; не подходит для точного PID-регулирования или частотного управления;
• Не следует устанавливать рядом с источниками сильного тепла (например, рядом с мощными преобразователями), чтобы избежать ложных срабатываний.

Примеры использования

• Подключение к нагревателю в шкафу управления ЧПУ - предотвращает конденсацию при ночных остановках;
• Активация вентилятора при превышении +45 C в распределительном щите;
• Автоматическое отключение обогрева в зимних условиях, когда температура достигает +15 C;
• Защита батарейных банков в outdoor-шкафах - поддержание минимальной температуры ниже +5 C.

Практические советы

• Перед установкой отрегулируйте порог срабатывания с учетом реальной температуры в шкафу - используйте внешний термометр для сверки;
• Убедитесь, что датчик термостата находится в зоне равномерного воздушного потока - не закрывайте его проводами или другими деталями;
• При использовании в цепях с индуктивной нагрузкой (электромагниты, катушки) добавьте RC-гашение для продления срока службы контактов;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или работе на грани номинального тока;
• Заменяйте термостат модульный с регулируемым диапазоном температуры -10…+80C, NO-контакт при появлении хронических ложных срабатываний или отказах - это указывает на износ механизма.
