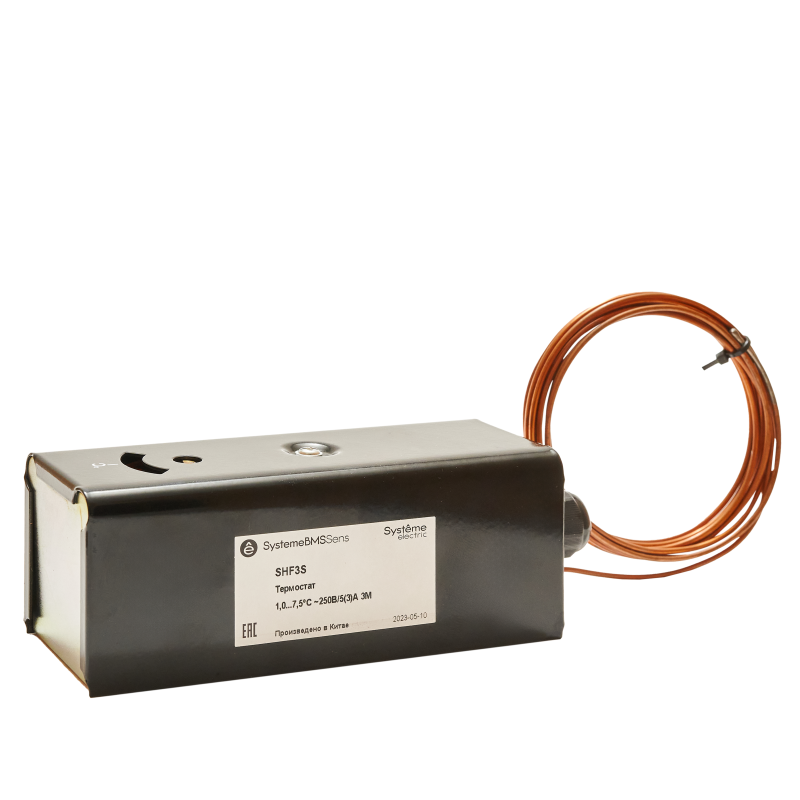

Термостат защиты от замораживания DOFC SE 250В 5(3)А, трубка 3м Systeme Electric SHF3S

Термостат защиты от замораживания DOFC от Systeme Electric - устройство для предотвращения промерзания труб и оборудования в системах отопления и водоснабжения. Модель shf3s обеспечивает точную настройку температурного порога и надёжное управление нагревательными элементами через переключающий контакт.

Назначение и область применения

Термостат защиты от замораживания DOFC shf3s предназначен для автоматического включения нагревательных устройств при снижении температуры до заданного уровня. Он защищает трубы, насосы, баки и другие элементы от повреждений из-за замерзания воды. Подходит для установки в жилых домах, коммерческих зданиях, промышленных объектах и на улице - там, где есть риск промерзания при отключённом или слабом отоплении.

Технические характеристики

• Регулируемый порог срабатывания: +1,0 C до +7,5 C - позволяет точно настроить температуру начала нагрева под конкретные условия;
• Выходной сигнал: переключающий контакт (SPDT) - способен коммутировать нагрузку напрямую, без внешнего реле;
• Максимальный ток контакта: 5 А при 250 В переменного тока / 3 А постоянного тока - поддерживает работу нагревателей мощностью до ~1,1 кВт (при 220 В);
• Капиллярная трубка: длина 3 метра - чувствительный элемент расположен на удалении от корпуса термостата, что даёт гибкость в размещении датчика;
• Автоматический сброс - после восстановления нормальной температуры устройство само возобновляет штатную работу без ручного вмешательства;
• Кронштейны для фиксации капиллярной трубки в комплекте - обеспечивают надёжное крепление на трубах различного диаметра.

Совместимость и монтаж

Термостат DOFC shf3s подключается последовательно в цепь питания нагревательного элемента. Капиллярная трубка крепится на защищаемой поверхности - например, на трубе холодной воды или на стенке резервуара - с помощью входящих в комплект кронштейнов. Корпус термостата монтируется в щиток или на стену в помещении с контролируемой температурой. Учитывайте, что капиллярная трубка не должна перегибаться радиусом менее 40 мм и не подвергаться механическому воздействию.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования бытового и аналогичного назначения. Номинальное напряжение 250 В и класс защиты IP20 позволяют использовать его внутри закрытых помещений. Прямое управление нагрузкой требует соблюдения правил электромонтажа: использование автоматических выключателей и защитных устройств обязательно.

Преимущества

• Широкий диапазон настройки (+1…+7,5 C) - удобен для различных типов систем, включая те, где важно избежать как замерзания, так и лишнего энергопотребления;
• Автоматический режим работы - исключает необходимость ручного вмешательства после срабатывания;
• Гибкая система датчика - длинная капиллярная трубка позволяет отделить чувствительный элемент от места установки корпуса, что особенно полезно при ограниченном доступе;
• Прямое управление нагрузкой - не требуется дополнительное реле, что упрощает схему и снижает стоимость системы.

Ограничения применения

• Не предназначена для использования во взрывоопасных средах или на открытом воздухе без защиты от осадков;
• Капиллярная трубка не выдерживает высоких температур выше +80 C - нельзя располагать её рядом с горячими поверхностями;
• Максимальная нагрузка 5 А - не подходит для управления крупными нагревателями свыше 1,1 кВт; в таких случаях нужен внешний магнитный пускатель;
• Не имеет функции контроля температуры окружающей среды - работает только по температуре в месте расположения капиллярной трубки.

Примеры использования

• Защита водопроводных труб в неотапливаемых помещениях (чердачные этажи, подвалы, гаражи);
• Поддержание температуры в контуре антифриза в системах автономного отопления;
• Предотвращение замерзания насосов в системах теплоснабжения при длительных перебоях в работе;
• Контроль температуры в емкостях с жидкостью, которые должны оставаться незамёрзшими даже при минусовой температуре вне помещения.

Практические советы

• Перед установкой проверьте, чтобы капиллярная трубка плотно прилегала к трубе - используйте кронштейны и теплоизолирующие материалы для лучшей передачи температуры;
• Настройте порог срабатывания на уровне +3…+4 C - этого достаточно для большинства случаев, избегая частых включений;
• Избегайте прокладки капиллярной трубки рядом с источниками тепла (радиаторы, трубы ГВС) - это вызовет ложные срабатывания;
• Если нагрузка превышает 3 А, обязательно подключите через магнитный пускатель - термостат DOFC shf3s не рассчитан на долговременную работу на пределе.
