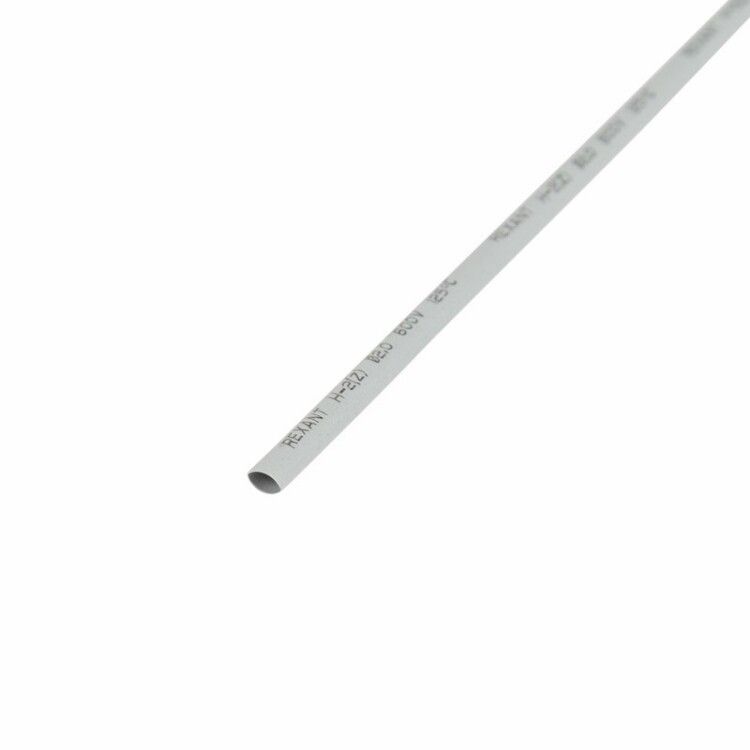

Термоусаживаемая трубка 2,0 1,0 мм, серая, упаковка 50 шт. по 1 м, REXANT - 20-2010 MEET

Термоусадочная трубка 2,0/1,0 мм, серая, упаковка 50 шт. по 1 м от REXANT - тонкостенный изоляционный материал для защиты и герметизации электрических соединений, бандажировки проводов и маркировки кабелей. Артикулы 20-2010 и etm20-2010 подходят для точной работы в условиях ограниченного пространства.

Назначение и область применения

Термоусадочная трубка 2,0/1,0 мм, серая, упаковка 50 шт. по 1 м используется для:

• изоляции и восстановления повреждённой оболочки проводов и кабелей;
• герметизации электрических соединений, особенно в местах спайки или опрессовки;
• бандажирования пучков проводов для упорядочивания и механической защиты;
• маркировки кабелей - поверхность легко подписывается маркером;
• защиты от коррозии и внешних воздействий на металлические элементы.

Подходит для работ в электронике, автомобильной промышленности, бытовой технике, системах автоматизации и на объектах с высокими требованиями к компактности.

Технические характеристики

• Тип: термоусаживаемая трубка из полиолефина
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 2 мм
• Диаметр после усадки: 1 мм
• Толщина стенки после усадки: 0,35 мм
• Рабочая температура: от -40 C до +125 C
• Номинальное поперечное сечение: 0,79–3,14 мм2 (соответствует проводам до 1,5 мм2)
• Исполнение: тонкостенная - минимум объема, идеальна для плотных сборок
• Цвет: серый - контрастный, хорошо виден при осмотре
• Электрическая прочность: ≥19,7 кВ/мм
• Рабочее напряжение: 600 В
• Удельное электрическое сопротивление: 10¹⁴ Ом·см
• Прочность на растяжение: ≥10,4 МПа
• Относительное удлинение при разрыве: ≥200%
• Содержание галогенов: отсутствуют - безопасно при возможном возгорании
• Соответствие стандарту: UL
• Возможность маркировки: да - можно писать маркером

Совместимость и монтаж

Термоусадочная трубка 2,0/1,0 мм, серая, упаковка 50 шт. по 1 м надевается на провод или соединение до нагрева. После равномерного прогрева феном или горелкой она сжимается, плотно облегая поверхность. Для качественной усадки рекомендуется использовать оборудование REXANT - фены и газовые горелки, совместимые по температурному режиму.

Перед установкой проверьте, что диаметр провода или соединения не превышает 1 мм после усадки - иначе трубка не сможет плотно обхватить поверхность. Подходит для однопроводных кабелей, жил, клемм, спаек и малых разъёмов.

Безопасность и стандарты

Термоусадочная трубка соответствует стандарту UL и не поддерживает горение: при удалении источника пламени сама затухает. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Электрическая прочность более 19,7 кВ/мм гарантирует надёжную изоляцию даже при импульсных нагрузках. Работает в широком температурном диапазоне - от глубоких холодов до высоких рабочих температур.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для нескольких диаметров проводов
• Тонкостенная конструкция сохраняет минимальный внешний размер - важна для плотной компоновки
• Легко маркируется - удобно для идентификации цепей
• Не содержит галогенов - экологически безопаснее при аварийных ситуациях
• Стабильные механические и электроизоляционные свойства в течение всего срока службы

Ограничения применения

• Не подходит для проводов с диаметром больше 1 мм после усадки - трубка просто не закроет поверхность
• Не рассчитана на постоянное давление или механическую нагрузку - применяется только как изоляция и защита, не как конструктивный элемент
• Требует теплового воздействия; нельзя применять там, где невозможно нагреть участок (например, внутри замкнутых корпусов без доступа фена)
• Не предназначен для использования вне помещений при длительном УФ-облучении - материал не имеет UV-стабилизатора

Примеры использования

• Изоляция места пайки в печатной плате - трубка плотно обтягивает соединение, предотвращая КЗ
• Защита клемм в автомобильной проводке - устойчивость к вибрации и температурным колебаниям
• Маркировка проводов в распределительных щитах - серый цвет легко отличим, можно подписать номер цепи
• Обмотка пучка проводов в станке ЧПУ - предотвращает запутывание и трение между жилами
• Герметизация входа кабеля в корпус устройства - исключает попадание влаги и пыли

Практические советы

• Выбирайте длину трубки с запасом - лучше взять на 10–15% длиннее, чем требуется, чтобы гарантировать полную усадку
• Нагревайте равномерно, начиная с одного конца и медленно двигаясь к другому - так избежите пузырей и неравномерной усадки
• Используйте только фены с регулировкой температуры - слишком высокая температура может прожечь трубку
• Проверяйте посадочный диаметр: перед усадкой внутренний диаметр провода должен быть ≤1 мм, иначе трубка не будет держаться
• Храните в сухом месте при комнатной температуре - срок хранения 7 лет, как и срок эксплуатации
