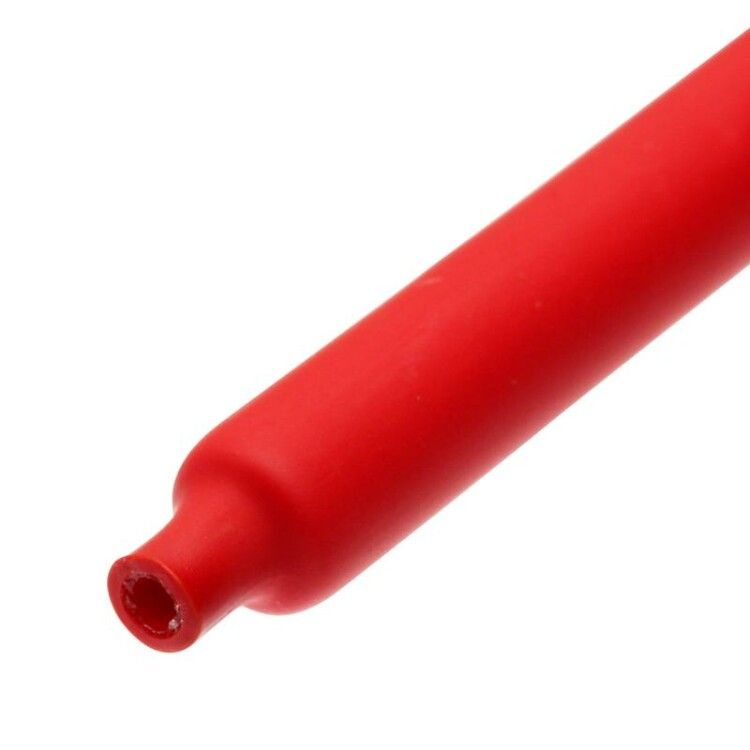

Термоусадочная трубка ТТК(3:1)-20/6, красн - 85064 КВТ

Трубка термоусадочная клеевая ТТК(3:1)-20/6 красная от КВТ - это изолирующий и герметизирующий элемент для электрических соединений, обеспечивающий защиту от влаги, коррозии и механических повреждений. Благодаря клеевому слою и коэффициенту усадки 3:1, трубка идеально подходит для сложных участков кабелей, где важна плотная посадка и долговечная герметизация.

Назначение и область применения

Трубка термоусадочная клеевая ТТК(3:1)-20/6 красная предназначена для:

• герметизации и изоляции электрических соединений (скруток, клемм, разъёмов);
• защиты от влаги, пыли, коррозии и внешних воздействий;
• цветовой маркировки проводов (красный - часто используется для фазы);
• усиления механической прочности кабельных сборок.

Области применения: энергетика, телекоммуникации, промышленное оборудование, автопром, судостроение, системы питания аккумуляторов, наружные и подземные installations.

Технические характеристики

• Тип изделия: термоусаживаемая трубка с клеевым слоем
• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается втрое
• Диаметр до усадки: 20 мм
• Диаметр после усадки: 6 мм
• Материал: полиолефин (PEX) с антипиренами - не поддерживает горение
• Толщина стенки после усадки: 2 мм
• Рабочая температура: от -55 C до +125 C
• Исполнение: тонкостенная - легкая, гибкая, не создаёт лишнего объема
• Цвет: красный - для визуальной маркировки
• Клеевой слой: термоплавкий, равномерно нанесён по всей внутренней поверхности
• Форма поставки: нарезка по 1 м, упаковано по 10 штук

Совместимость и монтаж

Трубка термоусадочная клеевая ТТК(3:1)-20/6 красная совместима с любыми кабелями и жилами, имеющими диаметр до 20 мм перед усадкой. Подходит для скруток, клеммных соединений, переходов между кабелями разного сечения.

Как монтировать:

• Наденьте трубку на кабель до места соединения.
• Запаяйте или заизолируйте соединение.
• Переместите трубку на место и равномерно прогрейте её тепловым феном - не используйте открытый пламя!
• Клей расплавится, заполнит зазоры и образует монолитную герметичную оболочку.

Рекомендованные инструменты:

• Высокотемпературные фены серии ТТ (КВТ)
• Портативные бутановые горелки «КВТ»
• Пропановая горелка ПГ

Не применяйте зажигалки или газовые плиты - риск неравномерной усадки и повреждения материала.

Безопасность и стандарты

Трубка термоусадочная клеевая ТТК(3:1)-20/6 красная соответствует требованиям к негорючести материалов (не поддерживает горение). Применима для работы в условиях до 1000 В. Материал не выделяет токсичных веществ при нормальном режиме эксплуатации. Устойчива к УФ-излучению, влажности, перепадам температур - допущена для наружного и подземного монтажа.

Преимущества

• Коэффициент усадки 3:1 позволяет использовать трубку на кабелях с большими перепадами диаметров - например, на скрутках из нескольких жил.
• Клеевой слой обеспечивает полную герметичность даже на неровных поверхностях.
• Усиливает механическую прочность соединения - снижает риск разрушения при вибрации или нагрузке.
• Стойкость к УФ, влаге и химическим средам - подходит для уличного и агрессивного окружения.
• Цветная маркировка (красный) ускоряет идентификацию цепей и повышает безопасность обслуживания.
• Легко монтируется, не требует дополнительных средств герметизации.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами выше 125 C.
• Не рекомендуется применять там, где возможны длительные деформации или растяжение - материал остаётся эластичным, но не резинообразным.
• При хранении избегайте контакта с другими термоусадочными трубками - хотя клей не активен при комнатной температуре, давление или тепло могут вызвать частичное слипание.
• Не заменяет основную изоляцию кабеля - применяется только как защитная и герметизирующая оболочка поверх уже выполненных соединений.

Примеры использования

• Герметизация соединений в силовых кабелях на ЛЭП и распределительных щитах.
• Защита клемм в системах зарядки электромобилей - красный цвет указывает на фазу.
• Изоляция спайки медных жил в подводных кабелях связи.
• Маркировка и защита проводов в промышленных станках с высокой вибрацией.
• Монтаж в бетонных каналах и грунте - благодаря водо- и пылезащищённости IP67 (по результату усадки).

Практические советы

• Выбирайте трубку с диаметром до усадки на 1–2 мм больше максимального диаметра кабеля - так будет легче одеть.
• Перед монтажом проверьте, чтобы внутри соединения не было влаги - клей не вытянет воду, он лишь заполняет пустоты.
• При работе с несколькими трубками одного типа - используйте разные цвета для различения цепей (например, красный = фаза, чёрный = ноль).
• Не режьте трубку ножницами - она может треснуть. Разрывайте руками по намеченной линии, если есть насечка.
• При использовании фена двигайтесь медленно, равномерно прогревая всю поверхность - особенно важно на углах и переходах.
• Храните в сухом месте при температуре от -20 C до +30 C - избегайте прямого солнца и перегрева.
