Термоусадочная трубка ТТК(3:1)-40/13, пр - 85068 КВТ

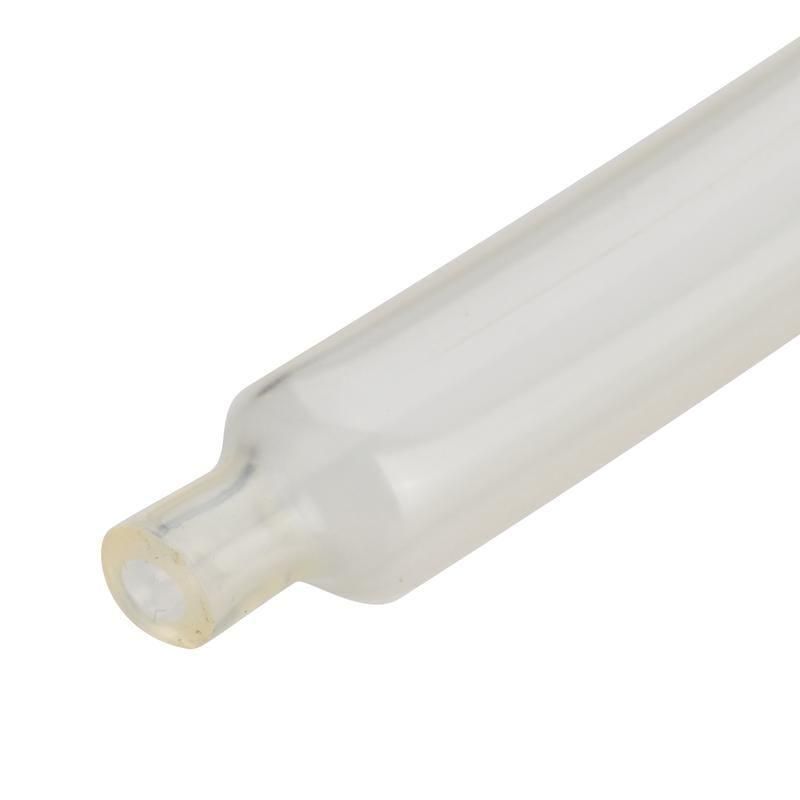

Трубка термоусадочная клеевая ТТК(3:1)-40/13 прозрачная, в нарезке (10м) от КВТ предназначена для герметизации и изоляции электрических соединений, особенно там, где важен визуальный контроль. Благодаря клеевому слою и коэффициенту усадки 3:1, она надёжно защищает контакты от влаги, пыли и коррозии - идеально подходит для работ в электроэнергетике и телекоммуникациях.

Назначение и область применения

Трубка термоусадочная клеевая ТТК(3:1)-40/13 прозрачная, в нарезке (10м) используется для:

• герметизации и изоляции опрессованных, сваренных или скрутленных соединений проводов;
• защиты от влаги, пыли, химических веществ и коррозии;
• маркировки кабелей и жил - благодаря прозрачному материалу видна сама точка соединения;
• восстановления повреждённой изоляции на кабелях среднего напряжения.

Области применения: силовые щиты, распределительные устройства, телекоммуникационные шкафы, оборудование на открытых площадках, судостроение, железнодорожная автоматика.

Технические характеристики

• Тип: термоусадочная трубка с клеевым слоем
• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается с 40 мм до 13 мм
• Диаметр до усадки: 40 мм
• Диаметр после усадки: 13 мм
• Толщина стенки после усадки: 2,6 мм
• Материал: полиолефин (PEX) - устойчив к перепадам температур и УФ-излучению
• Рабочая температура: от –55 C до +125 C
• Исполнение: тонкостенная - компактная, не создаёт лишних объёмов
• Цвет: прозрачный - позволяет контролировать качество соединения после монтажа
• Форма поставки: нарезка по 1 метру (всего 10 м в упаковке)

Совместимость и монтаж

Трубка термоусадочная клеевая ТТК(3:1)-40/13 прозрачная, в нарезке (10м) совместима с любыми проводниками, диаметр которых до усадки не превышает 40 мм. После усадки плотно облегает поверхность диаметром до 13 мм.

Условия монтажа:

• Необходимо равномерно прогреть трубку по всей длине - начинать с центра, двигаясь к краям.
• Используйте только инструменты с регулируемой температурой: строительные фены серии ТТ, пропановые горелки ПГ или бутановые горелки КВТ.
• Избегайте открытого пламени - это может вызвать оплавление или возгорание материала.
• Перед монтажом убедитесь, что поверхность сухая и свободна от острых кромок - они могут повредить стенки трубки.

Безопасность и стандарты

Трубка термоусадочная клеевая ТТК(3:1)-40/13 прозрачная, в нарезке (10м) соответствует требованиям к изоляционным материалам для электротехники. Материал PEX не выделяет токсичных веществ при нормальной рабочей температуре. Применяется в соответствии с ГОСТ Р 50942 и IEC 60684-2.

Преимущества

• Клеевой слой обеспечивает полную герметичность - даже в условиях повышенной влажности или перепадов температур.
• Прозрачный корпус даёт возможность проверить целостность соединения без демонтажа.
• Высокий коэффициент усадки 3:1 позволяет использовать одну трубку для различных диаметров проводов - снижает количество типоразмеров на складе.
• Материал PEX сохраняет эластичность и прочность при экстремальных температурах - от мороза до длительного нагрева.
• Тонкая стенка после усадки не увеличивает габариты сборки - удобно для плотной укладки в шкафах и каналах.

Ограничения применения

• Не применяйте для изоляции высоковольтных соединений выше 1 кВ - материал не предназначен для работы в таких условиях.
• Не используйте в местах постоянного механического трения или воздействия острых предметов - риск повреждения тонкой стенки.
• Не рекомендовано применение в условиях длительного прямого UV-облучения вне помещений - хотя PEX устойчив, долгосрочное воздействие солнца может привести к потере эластичности.
• Запрещено использование при температурах выше +125 C - возможна деформация и потеря герметичности.

Примеры использования

• Защита соединений между медными кабелями в outdoor-распределительном щите на железной дороге.
• Изолирование ответвлений в системах сигнализации и связи на объектах с высокой влажностью.
• Восстановление изоляции на конце кабеля после замены разъёма в промышленном оборудовании.
• Маркировка групп проводов в панели управления станком - прозрачность позволяет сразу увидеть цвет жил внутри.

Практические советы

• Выбирайте длину трубки с запасом - минимум на 20–30 % больше, чем длина зоны соединения, чтобы обеспечить полноценную усадку с обоих концов.
• Перед использованием проверьте посадочный диаметр: если провод после соединения имеет диаметр более 13 мм - трубка не подойдёт.
• Для быстрого монтажа нескольких соединений - используйте набор нарезанных отрезков по 1 м; экономит время и исключает ошибки при резке.
• Храните в сухом месте при комнатной температуре - избегайте прямого солнечного света и высокой влажности.
• Если трубка плохо усаживается - возможно, недостаточно тепла или слишком быстрая подача воздуха. Нагревайте медленнее, равномерно.
