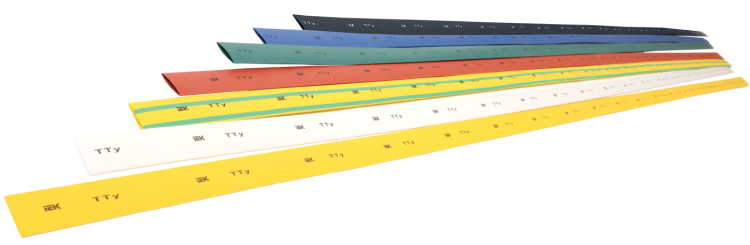

Термоусадочная трубка ТТУ нг-LS 12/6 белая 1 м | UDRS-D12-1-K01 IEK

Трубка термоусадочная ТТУ нг-LS 12/6 белая 1 м от IEK предназначена для изоляции и защиты проводов, соединений и кабельных ответвлений. Благодаря коэффициенту усадки 2:1 и тонкостенной конструкции она легко надевается на элементы и плотно облегает их после нагрева, обеспечивая долговечную герметизацию. Подходит для работ в распределительных щитах, на производстве и в условиях повышенной влажности.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 12/6 белая 1 м используется для:

• изоляции электрических соединений и кабельных ответвлений;
• защиты проводов от механических повреждений, влаги и химических воздействий;
• маркировки жил по цвету (белый цвет соответствует стандарту IEC 60446);
• уплотнения мест прохода кабеля через корпуса и панели.

Подходит для работы в электрооборудовании, автоматике, системах управления, силовых шкафах и на объектах с высокой требовательностью к пожаробезопасности - например, в жилых зданиях, метро, больницах.

Технические характеристики

• Тип изделия: термоусаживаемая, из полиэтилена с добавлением антипиренов
• Наружный диаметр до усадки: 12 мм
• Внутренний диаметр после усадки: 6 мм
• Коэффициент усадки: 2:1 - при нагреве уменьшается вдвое по диаметру
• Толщина стенки после усадки: 0,7 мм
• Поперечное сечение: 11 мм2
• Исполнение: тонкостенная - позволяет использовать на компактных участках без увеличения габаритов
• Цвет: белый
• Рабочий температурный диапазон: от –55 C до +125 C
• Срок службы: до 30 лет при соблюдении условий эксплуатации
• Горючесть: самозатухающая (нг-LS - негорючая, маловыделяющая дым и газы)

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 12/6 белая 1 м совместима с медными и алюминиевыми проводниками, клеммами, разъемами и кабелями с внешним диаметром до 6 мм после усадки. Для установки:

1. Наденьте трубку на провод или соединение до его выполнения - предварительно растянув её до 12 мм.
2. Зачистите и заизолируйте соединение (например, с помощью клеммы или пайки).
3. Передвиньте трубку так, чтобы она полностью покрывала место соединения.
4. Равномерно прогрейте поверхность феном (температура 120–150 C) до полного сжатия - не допускайте перегрева.

Не используйте открытый пламя - возможна деформация и выделение токсичных веществ.

Безопасность и стандарты

Трубка термоусадочная ТТУ нг-LS 12/6 белая 1 м соответствует требованиям к материалам с низким дымо- и газовыделением (LS - low smoke) и самозатухающими свойствами (нг - non-combustible). Материал не содержит галогенов, что снижает риск образования едких паров при возгорании. Соответствует ГОСТ Р 50890 и международным нормам для применений в закрытых помещениях.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям.
• Тонкая стенка (0,7 мм) не увеличивает габариты сборки - удобно для плотной укладки в шкафах.
• Стойкость к широкому диапазону температур - работает в холодильниках и рядом с нагревательными элементами.
• Пожаробезопасность - не распространяет горение и минимизирует выделение дыма.
• Долговечность - срок службы до 30 лет без потери изоляционных свойств.

Ограничения применения

• Не рекомендуется для постоянного контакта с открытым огнем или источниками сверхвысоких температур (>125 C).
• Не предназначен для использования в качестве основной механической защиты - не заменяет бронированные рукава или кабель-каналы.
• При монтаже на провода с большим диаметром (более 6 мм) требуется более крупная трубка - данная модель не растянется дополнительно.
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал не устойчив к органическим жидкостям.

Примеры использования

• Изолирование клемм в распределительном щите после подключения автомата.
• Защита спайки двух кабелей в осветительной арматуре.
• Маркировка фазы L в трехжильном кабеле (белый цвет - стандарт для фазы в новых схемах).
• Уплотнение входа кабеля в металлический корпус оборудования.
• Обработка концов многожильных проводов перед установкой в клеммники.

Практические советы

• Выбирайте длину трубки с запасом - лучше взять 1,5–2 см больше, чем нужна для покрытия соединения.
• При работе в tight-пространствах (например, внутри модульных устройств) используйте термофен с регулировкой температуры - равномерный нагрев исключит пузыри и трещины.
• Для быстрого монтажа нескольких точек - заранее нарежьте отрезки и сложите в контейнер по цветам.
• Проверяйте внутренний диаметр провода до усадки: если он больше 6 мм, трубка не обожмётся должным образом - выбирайте вариант 15/7,5 или 19/9,5.
• Храните в сухом месте, избегая прямого UV-излучения - хотя полиэтилен устойчив, длительное воздействие света может изменить цвет.
