Трубка термоусаживаемая ТТУ нг-LS 12/6 красная 100 м/упак | UDRS-D12-100-K04 IEK

Трубка термоусаживаемая ТТУ нг-LS 12/6 красная 100 м от IEK - тонкостенный изоляционный материал на основе полиэтилена, который при нагреве усыжается в два раза, плотно облегая провода, соединения и кабельные сборки. Подходит для защиты и маркировки электропроводки в условиях повышенной влажности, пыли и высокой температуры.

Назначение и область применения

Трубка термоусаживаемая ТТУ нг-LS 12/6 красная 100 м используется для электроизоляции, герметизации и механической защиты мест соединений проводов, клемм, разъемов и жил кабелей. Применяется в распределительных щитах, на производстве, в системах автоматизации и в бытовой электропроводке. Благодаря свойству нг-LS (негорючесть и малое выделение дыма и газов) подходит для установки в закрытых помещениях, в том числе в жилых и общественных зданиях.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 12 мм
• Диаметр после усадки: 6 мм
• Материал: полиэтилен без галогенов
• Толщина стенки после усадки: 0,7 мм
• Рабочая температура: от –55 C до +125 C
• Цвет: красный
• Поперечное сечение: 11 мм2 - соответствует сечению медного провода до 1,5 мм2

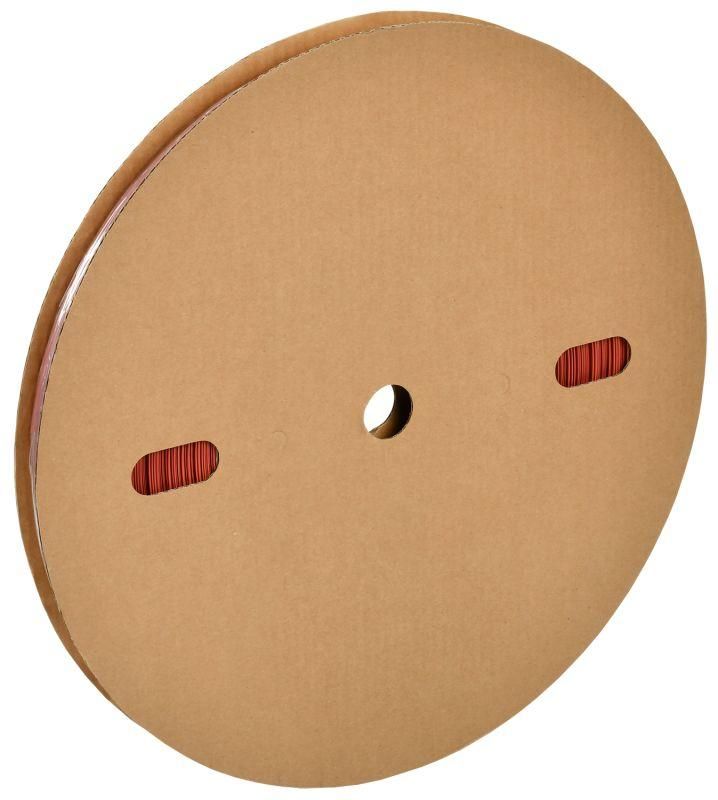

• Длина бухты: 100 метров
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Трубка термоусаживаемая ТТУ нг-LS 12/6 красная 100 м надевается на провод или соединение до нагрева. После равномерного прогрева феном (температура 120–150 C) она сужается и плотно обхватывает поверхность. Учитывайте, что внутренний диаметр изделия до усадки - 12 мм - позволяет использовать её на кабелях и жилах с внешним диаметром до 9–10 мм. Для надежной изоляции рекомендуется перекрывать место соединения минимум на 10–15 мм с каждой стороны. Монтаж возможен в труднодоступных местах благодаря гибкости материала.

Безопасность и стандарты

Трубка термоусаживаемая ТТУ нг-LS 12/6 красная 100 м изготовлена по требованиям к негорючим материалам (нг) и с низким дымо- и газовыделением (LS). Соответствует нормам безопасности для использования внутри помещений. Не содержит хлора, брома и других галогенов - при возгорании не выделяет токсичных паров. Сертифицирована для работы в соответствии с ГОСТ Р 50800 и IEC 60688.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям
• Тонкая стенка (0,7 мм) сохраняет компактность соединений
• Стойкость к широкому диапазону температур - от Arctic до промышленных условий
• Устойчивость к воздействию масла, бензина, спирта и большинства химикатов
• Яркий красный цвет удобен для цветовой маркировки цепей
• Не требует клея или дополнительных креплений

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - только для изоляции, а не для огнеупорной защиты
• Не следует применять на поверхностях с острыми краями без предварительной зачистки и фаски - риск повреждения стенки
• При температурах выше +125 C возможна деформация и потеря прочностных свойств
• Не рекомендуется для наружной эксплуатации под прямыми солнечными лучами - полиэтилен со временем стареет под UV-излучением

Примеры использования

• Изолирование скруток и клемм в распределительных коробках
• Защита соединений в панелях управления станков и конвейеров
• Маркировка фаз A/B/C в трёхфазных сетях (красный - одна из фаз)
• Закрытие выводов датчиков и реле в условиях влажности
• Обработка концов многожильных проводов перед установкой в клеммники

Практические советы

• Перед использованием проверьте, чтобы диаметр объекта после усадки (до 6 мм) был меньше исходного диаметра трубки (12 мм) - иначе усадка будет неполной
• Используйте тепловую пушку с регулируемой температурой; избегайте открытого пламени - оно вызывает оплавление и образование воздушных пузырей
• Для длинных участков начинайте нагрев с середины, двигаясь к краям - так снижается риск образования складок
• Красный цвет хорошо виден в сложных панелях - используйте его для обозначения фаз, питания или опасных цепей
• Бухта 100 м экономически выгодна для массового монтажа - например, при комплектации нескольких щитов
