Трубка термоусаживаемая ТТУ нг-LS 14/7 красная 100 м/упак | UDRS-D14-100-K04 IEK

Трубка термоусаживаемая ТТУ нг-LS 14/7 красная 100 м от IEK предназначена для изоляции и защиты проводов, соединений и кабельных ответвлений. Изготовлена из бесгалогенного полиэтилена с самозагасающими свойствами, обеспечивает надёжную герметизацию даже в условиях повышенной влажности и перепадов температур. Артикул udrs-d14-100-k04 рассчитана на длительную эксплуатацию в промышленных и бытовых сетях.

Назначение и область применения

Трубка термоусаживаемая ТТУ нг-LS 14/7 красная 100 м используется для:

• изоляции электрических соединений и мест скруток проводов;
• защиты кабелей от механических повреждений, влаги и химических воздействий;
• маркировки жил по цвету - красный цвет позволяет легко идентифицировать фазу или цепь;
• уплотнения входов в корпуса оборудования, распределительные щиты и клеммники.

Подходит для работы в электроустановках напряжением до 1000 В, в том числе на производстве, в транспорте, системах автоматизации и домашней электропроводке.

Технические характеристики

• Тип: термоусаживаемая, с эффектом памяти формы
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 14 мм - удобно надевать на крупные соединения
• Диаметр после усадки: 7 мм - плотно облегает поверхность
• Материал: модифицированный полиэтилен, без галогенов
• Толщина стенки после усадки: 0,7 мм - достаточна для прочной изоляции
• Рабочая температура: от –55 C до +125 C - выдерживает экстремальные условия
• Поперечное сечение кабеля: до 13 мм2 - оптимально для медных жил этого сечения
• Цвет: красный - соответствует стандартам маркировки фазных проводов
• Исполнение: тонкостенная - экономична по материалу, сохраняет гибкость
• Гарантийный срок: 5 лет (60 месяцев)

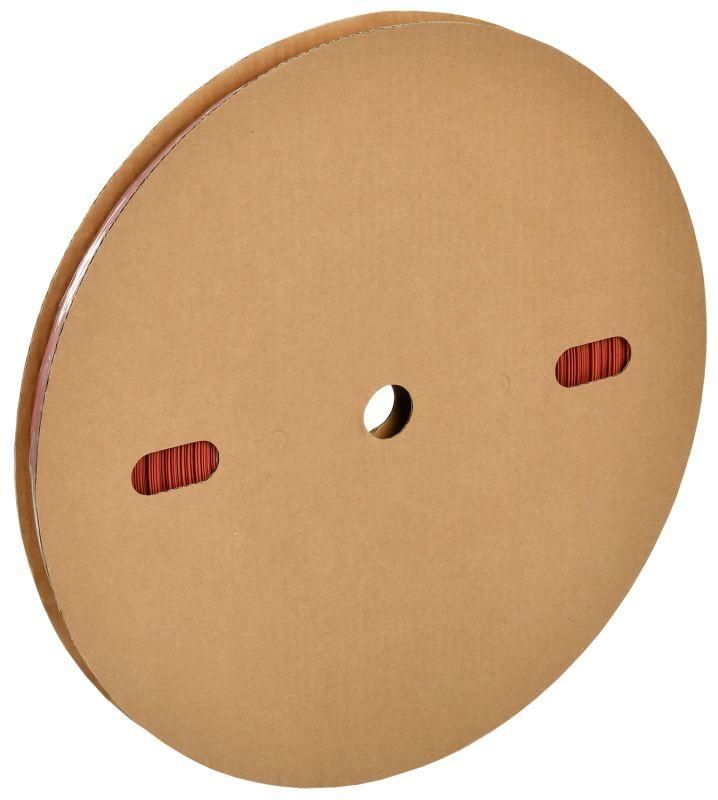

• Длина бухты: 100 метров - для массового монтажа

Совместимость и монтаж

Трубка термоусаживаемая ТТУ нг-LS 14/7 красная 100 м совместима с любыми одножильными и многожильными кабелями, имеющими внешний диаметр до 14 мм перед усадкой. После усадки плотно обволакивает поверхность, исключая проседание и провисание.

Как монтировать:

1. Наденьте трубку на провод до места соединения.
2. Выполните соединение (скрутка, клемма, пайка).
3. Переместите трубку так, чтобы она покрывала место соединения полностью.
4. Равномерно прогрейте её тепловым феном (не пламенем!) до полного сжатия.
5. Не допускайте перегрева - материал может деформироваться или потемнеть.

Посадочный диаметр 14 мм позволяет использовать трубку на кабелях с изоляцией до 8–9 мм в диаметре. Для более толстых кабелей выбирайте трубку большего размера.

Безопасность и стандарты

Трубка термоусаживаемая ТТУ нг-LS 14/7 красная 100 м изготовлена по требованиям ГОСТ Р МЭК 60688 и соответствует нормам безопасности для электромонтажа. Особенность - исполнение нг-LS:

• нг - не распространяет горение (самозагасающий материал);
• LS - малое выделение дыма и газов при возгорании (безгалогенный состав).

Это делает её безопасной для установки в закрытых помещениях, метро, офисах, жилых зонах и других местах с высокой плотностью людей.

Преимущества

• Обеспечивает надёжную изоляцию и механическую защиту за счёт плотного прилегания после усадки;
• Стойкая к УФ-излучению и перепадам температур - долговечна в сложных условиях;
• Легко монтируется - не требует клея, сварки или специнструментов;
• Цветовая маркировка снижает риск ошибок при обслуживании и ремонте;
• Бесгалогенный состав - безопаснее для здоровья и окружающей среды при аварии.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или высокотемпературными поверхностями выше +125 C;
• Не рекомендуется применять в условиях частого механического трения (например, на движущихся участках кабельных трасс) - возможен износ;
• Не заменяет основную изоляцию кабеля - используется только как дополнительная защита;
• При использовании на кабелях с диаметром больше 14 мм - не будет плотно облегать, что снижает эффективность.

Примеры использования

• Изолирование соединений в распределительном щите на заводе;
• Защита кабелей управления в станках ЧПУ;
• Маркировка фаз L1/L2/L3 в трехфазной сети - красный цвет = фаза;
• Запайка выходов кабелей в корпуса насосов, компрессоров, светильников;
• Изоляция проводов в автомобильной проводке (при условии соблюдения температурного режима).

Практические советы

• Выбирайте трубку с запасом по длине - лучше немного длиннее, чем короче.
• Перед усадкой проверьте, что соединение сухое и чистое - грязь или влага могут остаться под трубкой.
• Используйте только тепловой фен, не горелку - равномерный нагрев предотвращает прожиги.
• На одной бухте 100 м можно изолировать около 150–200 соединений среднего размера - рассчитывайте расход при больших проектах.
• Храните в сухом месте, избегайте прямого солнца - продлевает срок службы.
