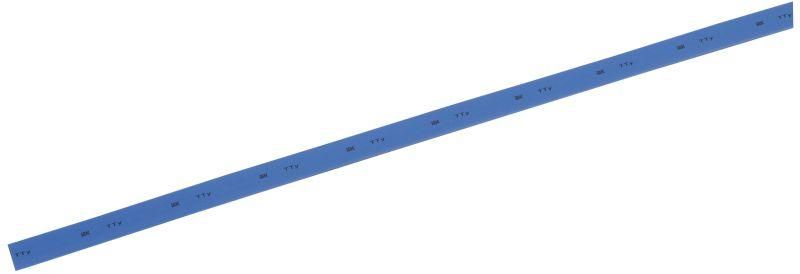

Термоусадочная трубка ТТУ нг-LS 18/9 синяя 1 м | UDRS-D18-1-K07 IEK

Термоусадочная трубка ТТУ нг-LS 18/9 синяя 1 м от IEK предназначена для изоляции и защиты соединений проводов, кабелей и других элементов. Её тонкая стенка и высокая степень усадки позволяют плотно обжимать поверхности, обеспечивая надёжную герметизацию. Продукт соответствует требованиям безопасности и подходит для работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Термоусадочная трубка ТТУ нг-LS 18/9 синяя 1 м используется для изоляции электрических соединений, защиты от влаги, пыли и механических повреждений. Подходит для монтажа в распределительных щитах, на заводах, в системах автоматизации и бытовой электропроводке. Особенно эффективна при работе с кабелями с поперечным сечением до 17 мм2. Благодаря свойству нг-LS (негорючесть и малое выделение дыма и газов), её можно применять в закрытых помещениях, где важна пожарная безопасность.

Технические характеристики

• Тип изделия: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 18 мм
• Диаметр после усадки: 9 мм
• Материал: полиэтилен без галогенов
• Толщина стенки после усадки: 0,8 мм
• Рабочая температура: от –55 C до +125 C
• Цвет: синий
• Поперечное сечение кабеля: до 17 мм2
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми жилами, а также с многожильными кабелями, имеющими внешний диаметр до 18 мм перед усадкой. Для установки необходимо:

• Передвинуть трубку на место соединения до нагрева;
• Равномерно прогреть поверхность феном или другим источником тепла (не выше 125 C);
• Не допускать перегрева - это может вызвать деформацию или оплавление материала.

После усадки трубка плотно облегает поверхность, образуя прочную изоляцию. Учитывайте, что внутренний диаметр после усадки составляет 9 мм - это предельный размер для прохода через отверстия или клеммы.

Безопасность и стандарты

Термоусадочная трубка ТТУ нг-LS 18/9 синяя 1 м изготовлена по нормам, обеспечивающим самозагасание пламени (нг) и минимальное выделение токсичных веществ при возгорании (LS). Материал не содержит хлора, брома и других галогенов, что снижает риск образования едких газов. Соответствует требованиям к использованию в помещениях с повышенными требованиями к экологической и пожарной безопасности.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров проводов
• Тонкостенная конструкция сохраняет компактность соединения
• Стойкость к широкому диапазону температур - от Arctic-условий до нагретых корпусов оборудования
• Устойчивость к воздействию масел, растворителей и влаги
• Яркий синий цвет упрощает визуальную идентификацию цепей

Ограничения применения

• Не рекомендуется использовать для изоляции соединений с напряжением выше 1000 В - материал не предназначен для высоковольтного применения
• Не следует применять в местах постоянного трения или контакта с острыми краями металлических деталей - возможны повреждения стенки
• При температурах ниже –55 C материал становится более хрупким - требуется проверка на эластичность перед монтажом
• Не подходит для длительного прямого UV-облучения - со временем может потускнеть и потерять прочность

Примеры использования

• Изоляция ответвлений в распределительном щите
• Защита кабельных соединений на конвейерах и станках
• Закрытие оконцеваний кабелей в пультах управления
• Герметизация входов кабелей в электрошкафы
• Обозначение фаз в трехфазных сетях (синий цвет = фаза B)

Практические советы

• Выбирайте длину трубки с запасом - она должна полностью покрывать соединение и заходить на изоляцию кабеля минимум на 10–15 мм с каждой стороны
• Для равномерной усадки начинайте нагрев с середины, двигаясь к краям - так исключаются пузыри и складки
• Если трубка слишком длинная, её можно аккуратно отрезать ножницами - край не осыпается благодаря однородному материалу
• Проверьте, чтобы диаметр кабеля до усадки не превышал 18 мм - иначе трубка не сможет плотно обжать поверхность
• Храните в сухом месте при комнатной температуре - избегайте прямого солнца и перепадов влажности
