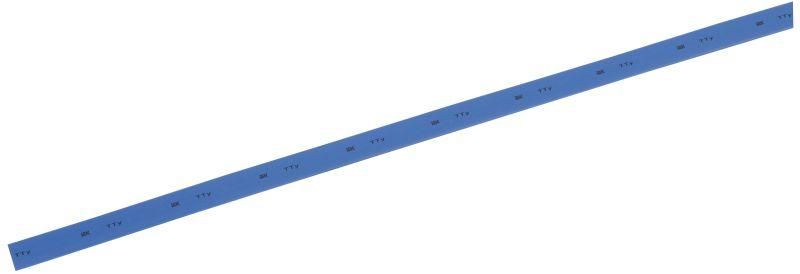

Термоусадочная трубка ТТУ нг-LS 25/12,5 синяя 1 м | UDRS-D25-1-K07 IEK

Трубка термоусадочная ТТУ нг-LS 25/12,5 синяя 1 м - тонкостенный изоляционный материал из полиэтилена с коэффициентом усадки 2:1, предназначенный для защиты и герметизации проводов, соединений и кабельных ответвлений. Бренд IEK (ИЭК) выпускает эту модель в сериях с негорючими и малодымными свойствами, что делает её подходящей для установки в помещениях с повышенными требованиями к безопасности. Артикул udrs-d25-1-k07 соответствует стандартной длине 1 метр.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 25/12,5 синяя 1 м используется для изоляции и механической защиты электрических соединений, кабельных выводов, мест спайки и оконцевания жил. Подходит для работы в распределительных щитах, на производстве, в системах автоматизации и в условиях, где важна пожаробезопасность. Применяется там, где требуется надёжная изоляция без использования клея или изоленты.

Технические характеристики

• Тип: термоусаживаемая трубка
• Наружный диаметр до усадки: 25 мм
• Наружный диаметр после усадки: 12,5 мм
• Коэффициент усадки: 2:1 - при нагреве уменьшается в два раза
• Толщина стенки после усадки: 0,9 мм
• Материал: полиэтилен, безгалогеновый (нг-LS - негорючий, малодымный)
• Рабочая температура: от –55 C до +125 C
• Цвет: синий
• Срок службы: 30 лет
• Поперечное сечение: 24 мм2 - рекомендовано для проводов сечением до этого значения
• Исполнение: тонкостенное - обеспечивает компактность и гибкость

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 25/12,5 синяя 1 м надевается на провод или соединение до нагрева. После равномерного прогрева феном она сжимается, плотно облегая поверхность. Учитывайте, что внутренний диаметр до усадки - 25 мм, поэтому изделие подойдёт для кабелей и жил с внешним диаметром до 20–22 мм. Для надёжной усадки используйте тепловую пушку с регулируемой температурой - обычный фен может не обеспечить достаточного нагрева по всей длине. Не допускайте перегрева - это вызывает деформацию или оплавление материала.

Безопасность и стандарты

Материал изготовлен без галогенов, что снижает выделение токсичных газов при возгорании. Соответствует требованиям к негорючим (нг) и малодымным (LS) материалам, применяемым в закрытых помещениях, офисах, жилых зонах и промышленных объектах. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров проводов
• Гибкость и прочность после усадки обеспечивают долговременную защиту от влаги, пыли и механических повреждений
• Низкая толщина стенки (0,9 мм) сохраняет компактность сборки, особенно важно в плотных шкафах
• Стойкость к широкому диапазону температур - от Arctic до высокотемпературных зон оборудования
• Синий цвет упрощает визуальную идентификацию цепей и полярности

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - даже негорючий материал может повредиться при прямом воздействии огня
• Не следует использовать на поверхностях с острыми краями без предварительной подготовки - возможны порезы или пробоины
• Не подходит для наружной эксплуатации под прямыми солнечными лучами - полиэтилен со временем стареет под УФ-излучением
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита

Примеры использования

• Изолирование скруток и пайки в распределительных коробках
• Защита клеммных соединений в автоматике и панелях управления
• Обмотка кабелей перед проходом через металлические отверстия
• Герметизация входов кабелей в корпуса устройств
• Цветовая маркировка фаз в трёхфазных сетях (синий = N или L2)

Практические советы

• Перед усадкой проверьте, чтобы поверхность была сухой и свободной от грязи - это влияет на адгезию
• Нагревайте равномерно, начиная с одного конца и двигаясь к другому - так избежите образования пузырей
• Длина 1 метр рассчитана на несколько соединений; при необходимости можно резать ножницами без специальных инструментов
• Для точного подбора: внутренний диаметр после усадки - 12,5 мм, значит, максимальный диаметр защищаемого элемента - около 10–11 мм
• Храните в сухом месте, избегая перегрева и давления - не складывайте в стопки, чтобы не деформировать
