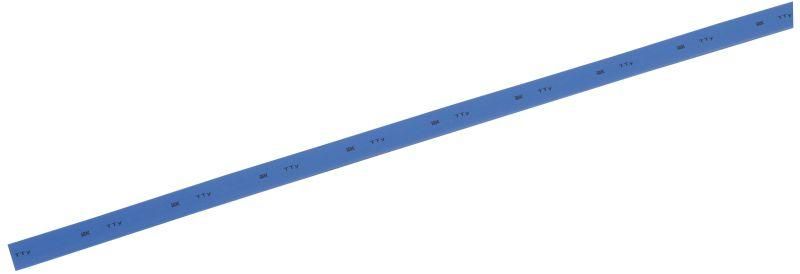

Термоусадочная трубка ТТУ нг-LS 3/1,5 синяя 1 м | UDRS-D3-1-K07 IEK

Трубка термоусадочная ТТУ нг-LS 3/1,5 синяя 1 м от IEK предназначена для изоляции и защиты проводов и соединений с малым диаметром. Материал на основе полиэтилена с низким выделением дыма и галогенов обеспечивает безопасность при эксплуатации в замкнутых пространствах.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 3/1,5 синяя 1 м используется для изоляции электрических соединений, защиты от внешних воздействий и герметизации тонких жил. Подходит для работы с проводами и кабелями с диаметром до 1,5 мм до усадки. Применяется в электронике, автоматике, бытовой технике, панельном оборудовании и других устройствах, где важна компактность и надёжность изоляции.

Технические характеристики

• Тип: термоусаживаемая трубка
• Наружный диаметр до усадки: 3 мм
• Наружный диаметр после усадки: 1,5 мм
• Коэффициент усадки: 2:1 - при нагреве уменьшает диаметр вдвое
• Материал: полиэтилен, безгалогенный (нг-LS)
• Толщина стенки после усадки: 0,45 мм
• Поперечное сечение: 2,7 мм2
• Рабочая температура: от –55 C до +125 C
• Цвет: синий
• Срок службы: 30 лет
• Исполнение: тонкостенная - оптимальна для точной изоляции

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 3/1,5 синяя 1 м надевается на провод или соединение в растянутом виде. Для активации усадки требуется равномерный нагрев феном до 120–130 C. Усадка происходит за несколько секунд, плотно облегая поверхность. Не требует клея или дополнительных креплений. Подходит для одножильных и многожильных проводов с суммарным диаметром до 1,5 мм до усадки. После усадки внутренний диаметр составляет 1,5 мм - проверьте соответствие диаметру изолируемого объекта перед применением.

Безопасность и стандарты

Материал соответствует требованиям к негорючести (нг) и низкому выделению дыма и галогенов (LS). Это снижает риск распространения пламени и токсичности продуктов горения - важно для установок в закрытых шкафах, кабельных каналах и помещениях с высокой плотностью оборудования. Соответствует общепринятым нормам безопасности для электротехнической продукции.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать её даже на очень тонких проводах
• Гибкая и прочная после усадки - не трескается при изгибе
• Не содержит хлора и брома - безопасна для людей и окружающей среды
• Стабильные электроизоляционные свойства в широком диапазоне температур
• Синий цвет обеспечивает визуальное различение цепей и удобство маркировки

Ограничения применения

• Не подходит для изоляции проводов с диаметром более 1,5 мм до усадки - трубка просто не сможет обхватить поверхность
• Не рекомендовано использование в условиях постоянного контакта с острыми краями металла - возможны повреждения тонкой стенки
• Не является водонепроницаемой конструкцией - для открытых участков под открытым небом требуются дополнительные меры защиты
• Требуется источник тепла (термофен) - нельзя использовать без нагрева

Примеры использования

• Изоляция пайки на печатных платах
• Защита соединений в контроллерах и модулях управления
• Обмотка тонких проводов в датчиках и реле
• Маркировка полярности в слаботочных цепях (синий цвет = минус или сигнал)
• Завершение сборки устройств в медицинской и офисной технике

Практические советы

• Перед использованием убедитесь, что диаметр провода или соединения не превышает 1,5 мм - иначе трубка не усядет плотно
• Нагревайте равномерно, начиная с одного конца, чтобы избежать образования пузырей или перекосов
• Для точной работы используйте термофен с регулировкой температуры - слишком высокая температура может повредить материал
• Храните в сухом месте, избегая прямого UV-излучения - долговечность сохранится на весь срок службы
• Артикул udrs-d3-1-k07 - совпадает с серийными партиями IEK; при заказе нескольких метров проверяйте соответствие цвета и длины
