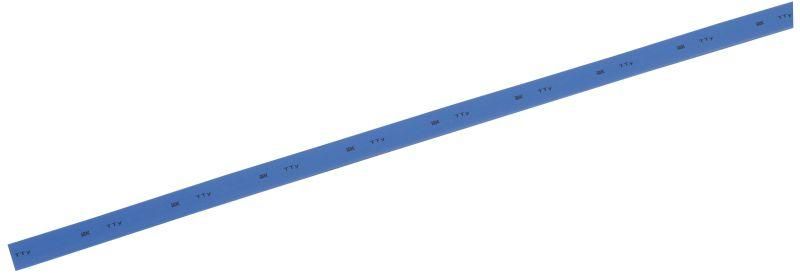

Термоусадочная трубка ТТУ нг-LS 35/17,5 синяя 1 м | UDRS-D35-1-K07 IEK

Термоусадочная трубка ТТУ нг-LS 35/17,5 синяя 1 м от IEK предназначена для изоляции и защиты соединений проводов, кабелей и других элементов. Её тонкая стенка и высокая степень усадки позволяют плотно обжимать поверхности, обеспечивая надёжную герметизацию. Продукт соответствует требованиям безопасности и подходит для стационарной установки в электрооборудовании.

Назначение и область применения

Термоусадочная трубка ТТУ нг-LS 35/17,5 синяя 1 м используется для изоляции электрических соединений, защиты от влаги, пыли и механических повреждений. Подходит для работы с кабелями и проводами с поперечным сечением до 34 мм2. Применяется в распределительных щитах, пультах управления, силовых цепях, на производстве и в бытовой электронике. Благодаря свойству нг-LS (негорючесть и малое выделение дыма и газов), её можно использовать в закрытых помещениях с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 35 мм
• Диаметр после усадки: 17,5 мм
• Материал: полиэтилен без галогенов
• Толщина стенки после усадки: 1 мм
• Рабочая температура: от –55 C до +125 C
• Цвет: синий
• Поперечное сечение кабеля: до 34 мм2
• Срок службы: 30 лет
• Исполнение: тонкостенная - минимальный внешний размер после усадки

Совместимость и монтаж

Термоусадочная трубка ТТУ нг-LS 35/17,5 синяя 1 м надевается на провод или соединение до его нагрева. После равномерного прогрева феном она сужается, плотно облегая поверхность. Для правильной усадки важно соблюдать:

• Не перегревать - температура должна быть достаточной для усадки, но не вызывать оплавление материала
• Использовать тепловую пушку с регулируемой температурой
• Обеспечить равномерный прогрев по всей длине - особенно важна усадка на переходах и ответвлениях
• Перед монтажом проверить, что диаметр объекта (например, жилы или клеммы) меньше 35 мм - иначе трубка не сможет надеться

Безопасность и стандарты

Трубка выполнена из негорючего полиэтилена с низким дымообразованием и безгалогенным составом (нг-LS). Это соответствует требованиям пожарной безопасности для помещений с большим количеством людей и оборудования. Материал не выделяет токсичных газов при возгорании, что снижает риск отравления и затрудняет распространение пламени.

Преимущества

• Высокая степень усадки (2:1) позволяет работать с крупными диаметрами, получая компактную изоляцию
• Тонкая стенка (1 мм после усадки) сохраняет габариты сборки - удобно для плотной укладки в шкафах
• Стойкость к широкому диапазону температур - работает даже в холодных условиях (–55 C)
• Долгий срок службы - 30 лет при нормальных условиях эксплуатации
• Синий цвет обеспечивает визуальное различение цепей - удобно при обслуживании

Ограничения применения

• Не рекомендуется применять там, где возможны постоянные механические нагрузки - например, на движущихся участках кабельных трасс
• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями выше +125 C
• Не следует использовать для изоляции токоведущих частей с напряжением выше класса изоляции, указанного производителем - материал не заменяет основную изоляцию кабеля
• При использовании в условиях постоянной влажности требуется дополнительная герметизация - сама трубка не является полностью водонепроницаемой без заполнения герметиком

Примеры использования

• Изолирование скруток медных проводов в распределительных коробках
• Защита мест соединения кабелей в автоматических системах управления
• Герметизация входов кабелей в корпуса устройств
• Обозначение фаз в трехфазных сетях - синий цвет часто используется для нулевых проводников
• Фиксация и изоляция выводов печатных плат в электронных модулях

Практические советы

• Выбирайте длину трубки с запасом - минимум на 10–15 % больше, чем длина соединения, чтобы обеспечить полную усадку с заходом на изоляцию
• Перед монтажом протестируйте усадку на образце - некоторые материалы (например, металлические детали) могут отводить тепло и требовать более длительного прогрева
• Не используйте открытый огонь - только термофен или специальные устройства для термоусадки
• Храните в сухом месте, избегая прямого UV-излучения - хотя полиэтилен устойчив, долгое воздействие света может изменить цвет и эластичность
• Артикул udrs-d35-1-k07 - совпадает с продуктом IEK; при заказе нескольких метров проверьте соответствие партии
