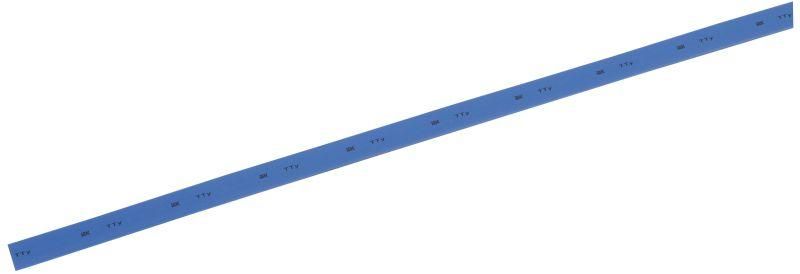

Термоусадочная трубка ТТУ нг-LS 45/22,5 синяя 1 м | UDRS-D45-1-K07 IEK

Термоусадочная трубка ТТУ 45/22,5 синяя 1 м нг-LS от IEK предназначена для изоляции и защиты соединений проводов, кабелей и других элементов при помощи тепловой усадки. Материал на основе полиэтилена с негорючестью и низким выделением дыма делает её безопасной для использования в закрытых помещениях и на объектах с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Термоусадочная трубка ТТУ 45/22,5 синяя 1 м нг-LS используется для изоляции электрических соединений, герметизации кабельных вводов, защиты от влаги, пыли и механических повреждений. Подходит для работы с кабелями и жилами с поперечным сечением до 44 мм2. Применяется в распределительных щитах, на производстве, в транспорте, системах автоматизации и энергообъектах.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 45 мм
• Диаметр после усадки: 22,5 мм
• Материал: полиэтилен, безгалогенный
• Толщина стенки после усадки: 1 мм
• Исполнение: тонкостенная - обеспечивает компактность и гибкость
• Рабочая температура: от –55 C до +125 C
• Цвет: синий
• Поперечное сечение кабеля: до 44 мм2
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Термоусадочная трубка ТТУ 45/22,5 синяя 1 м нг-LS надевается на кабель или соединение до его монтажа. После нагрева равномерно сжимается, плотно облегая поверхность. Для усадки требуется фен с регулируемой температурой (не выше 180 C) или газовая горелка с рассеивающим насадком. Убедитесь, что внешний диаметр защищаемого участка не превышает 45 мм до усадки - иначе трубка не сможет полностью обхватить поверхность. После усадки внутренний диаметр составит 22,5 мм, поэтому проверьте совместимость с кабелем или разъемом.

Безопасность и стандарты

Трубка выполнена из материала с негорючестью (нг) и низким выделением дыма (LS), соответствует требованиям к применению в местах с высокой плотностью людей и ограниченной вентиляцией. Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Соответствует общепринятым нормам для электроизоляционных материалов в России и странах ЕАЭС.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров
• Тонкая стенка (1 мм) сохраняет компактность без потери прочности
• Стойкость к широкому диапазону температур - от Arctic-условий до нагретых корпусов оборудования
• Синий цвет обеспечивает визуальное отличие цепей и удобство маркировки
• Не содержит галогенов - экологически безопасна при аварийном перегреве

Ограничения применения

• Не рекомендуется для постоянного контакта с открытым пламенем - материал самозагасающий, но не огнестойкий
• Не предназначен для использования в условиях постоянного воздействия растворителей, масел и агрессивных химикатов
• При усадке требует равномерного прогрева - локальный перегрев может вызвать деформацию или оплавление
• Не заменяет изоляцию высокого напряжения - максимальное рабочее напряжение не указано, следует соблюдать правила для конкретной системы

Примеры использования

• Изоляция ответвлений в силовых шкафах
• Защита клеммных соединений на станках и конвейерах
• Закрытие входов кабелей в металлические корпуса
• Маркировка фаз в трёхфазных сетях (синий - одна из фаз)
• Герметизация соединений в условиях повышенной влажности (цеха, парковки, холодильники)

Практические советы

• Перед установкой убедитесь, что поверхность кабеля чистая и сухая - грязь или влага могут препятствовать плотному прилеганию
• Обрезайте трубку с запасом 10–15 мм по длине - это предотвращает натяжение на кромках
• Используйте термофен с контролируемой температурой; избегайте открытого пламени
• При работе с несколькими трубками - начинайте с самых длинных, чтобы не затруднять доступ к соединениям
• Термоусадочная трубка ТТУ 45/22,5 синяя 1 м нг-LS от IEK имеет достаточную длину для одного соединения - не используйте её как сплошную изоляцию по всей длине кабеля
