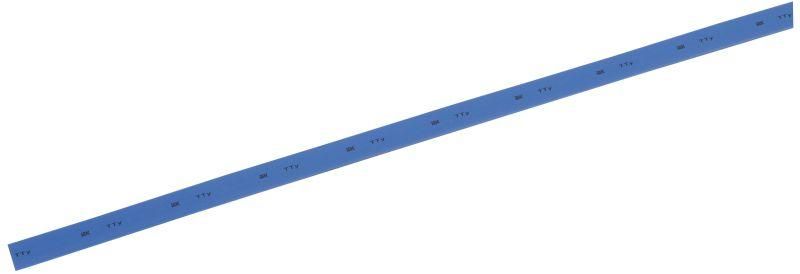

Термоусадочная трубка ТТУ нг-LS 6/3 синяя 1 м | UDRS-D6-1-K07 IEK

Трубка термоусадочная ТТУ нг-LS 6/3 синяя 1 м от IEK - тонкостенный изоляционный материал на основе полиэтилена, который при нагреве усыжается в два раза, плотно облегая провода, соединения и кабельные сборки. Подходит для защиты и изоляции электрических соединений в условиях повышенной влажности, вибраций и перепадов температур.

Назначение и область применения

Трубка термоусадочная ТТУ нг-LS 6/3 синяя 1 м используется для изоляции и механической защиты мест соединений проводов, клемм, разъемов и выводов оборудования. Применяется в электромонтаже, ремонте бытовой и промышленной аппаратуры, в системах автоматизации и управления. Благодаря свойству подавления горения (нг) и низкому выделению дыма и газов (LS), подходит для установки в закрытых помещениях, кабельных каналах, шкафах управления и других местах с ограниченной вентиляцией.

Технические характеристики

• Тип: термоусаживаемая трубка
• Наружный диаметр до усадки: 6 мм
• Наружный диаметр после усадки: 3 мм
• Коэффициент усадки: 2:1 - при нагреве уменьшает диаметр вдвое
• Толщина стенки после усадки: 0,55 мм
• Материал: полиэтилен, безгалогеновый (не содержит хлора, брома и других галогенов)
• Рабочая температура: от –55 C до +125 C
• Поперечное сечение: 5,4 мм2
• Цвет: синий
• Срок службы: 30 лет
• Исполнение: тонкостенная - оптимальна для компактных соединений

Совместимость и монтаж

Трубка термоусадочная ТТУ нг-LS 6/3 синяя 1 м надевается на провод или соединение до нагрева. После равномерного прогрева феном (температура около 120–130 C) она сжимается, плотно обхватывая поверхность. Удобна для работы с одножильными и многожильными проводниками диаметром до 3 мм. Для обеспечения герметичности рекомендуется предварительно зачищать и заизолировать место соединения. Не требует клея или дополнительных креплений. Максимальный внешний диаметр объекта, который можно обработать - 3 мм (до усадки).

Безопасность и стандарты

Трубка соответствует требованиям к негорючести (нг) и низкому дымо- и газовыделению (LS), что делает её безопасной для использования в замкнутых пространствах. Материал не содержит галогенов - при возгорании не выделяет токсичных паров. Соответствует общепринятым нормам безопасности для электроустановок в жилых и промышленных зонах.

Преимущества

• Высокая степень усадки (2:1) позволяет использовать одну трубку для различных диаметров проводов
• Гибкая и прочная после усадки - выдерживает вибрацию и механические нагрузки
• Стойкость к широкому диапазону температур - работает даже в холодных условиях
• Цветовая маркировка (синий) упрощает идентификацию цепей и полярности
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем - только для изоляции, а не для огнестойкой защиты
• Не подходит для монтажа на поверхности с острыми краями без предварительной подготовки - возможны повреждения стенки
• Требует теплового воздействия; невозможно применить без фена или другого источника тепла
• Не обеспечивает водонепроницаемость при давлении - подходит для защиты от влаги, но не для погружения

Примеры использования

• Изоляция скруток медных проводов в распределительных коробках
• Защита клеммных соединений в контроллерах и панелях управления
• Обмотка выходных кабелей частотных преобразователей
• Маркировка и изоляция проводов в станках, конвейерах, системах освещения
• Замена старой изоляции на силовых кабелях в промышленном оборудовании

Практические советы

• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 3 мм, чтобы после усадки трубка плотно прилегала
• Используйте термофен с регулируемой температурой - слишком высокая температура может прожечь материал
• Нагревайте равномерно, начиная с одного конца и двигаясь к другому - так избежите образования пузырей и неравномерной усадки
• Синяя трубка часто используется для обозначения минусового провода - учтите это при цветовой маркировке цепей
• Храните в сухом месте, избегая прямого UV-излучения - долговечность сохранится при правильных условиях
