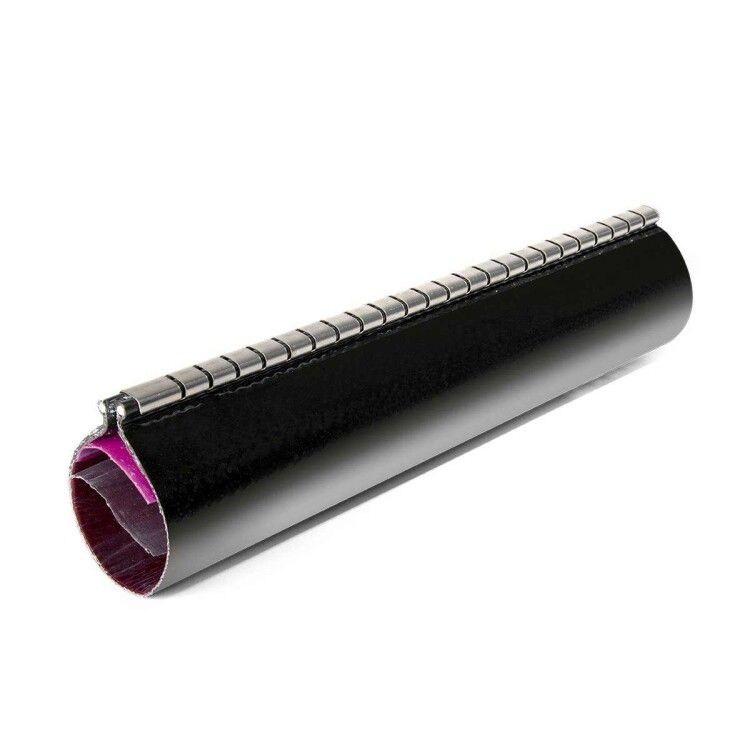

термоусаживаемая ремонтная манжета армированная ТРМ-А 200/50-600 - 81147 КВТ

Ремонтная термоусаживаемая армированная манжета ТРМ-А 200/50-600 КВТ от КВТ предназначена для быстрой и герметичной реставрации повреждённой изоляции кабеля без его разрезания. Эта манжета сочетает высокую механическую прочность, устойчивость к внешним воздействиям и простоту монтажа, что делает её надёжным решением для ремонта силовых кабелей напряжением до 1 кВ.

Назначение и область применения

Манжета ТРМ-А 200/50-600 КВТ используется для восстановления повреждённой оболочки и изоляции кабеля, а также для герметизации контактных соединений. Подходит для ремонта кабелей с повреждениями на поверхности - трещины, порезы, износ, коррозия. Применяется в распределительных устройствах, на кабельных линиях, в подземных коллекторах, на опорах ЛЭП, в промышленных установках. Особенно эффективна там, где невозможно отключить линию или демонтировать кабель.

Технические характеристики

• Диаметр до усадки: 200 мм - позволяет охватывать крупные повреждения и соединения
• Диаметр после усадки: 50 мм - плотно облегает кабель после нагрева
• Коэффициент усадки: 4–5 крат - обеспечивает равномерное сжатие и надёжное прилегание
• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В
• Армирование: стекловолокно - повышает жесткость, защищает от механических нагрузок и сдвигов
• Внутренний слой: термоплавкий клей бордового цвета - обеспечивает герметичность и адгезию к любой поверхности
• Цвет: чёрный - маскирует следы эксплуатации, совместим с большинством кабельных систем
• Устойчивость к УФ-излучению: да - не выгорает и не хрупчеет под солнечными лучами
• Работоспособность при низких температурах: клей сохраняет эластичность до –40 C
• Габариты: форма пластины с рельсовым профилем по краям - для фиксации металлического замка
• Маркировка: стойкая нестирающаяся печать - содержит типоразмер и логотип КВТ

Совместимость и монтаж

Манжета ТРМ-А 200/50-600 КВТ монтируется без отключения питания и без разрезания кабеля. Для установки:

1. Очистите повреждённый участок кабеля от грязи, влаги и остатков изоляции.
2. Разверните манжету и поместите её так, чтобы повреждение находилось точно по центру.
3. Закрепите металлический замок в рельсовом профиле по краям манжеты - он не требует сварки или болтов.
4. Равномерно прогрейте поверхность манжеты тепловым феном до полной усадки (не перегревайте!).
5. Стальной замок при этом остаётся гибким и точно повторяет контур соединения.

Манжету можно нарезать на отрезки нужной длины - удобно для ремонта длинных повреждений или нескольких точек на одном кабеле.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам для низковольтных кабельных систем. Напряжение 1 кВ обеспечивает безопасную эксплуатацию в сетях до 1000 В переменного тока. Герметизация предотвращает попадание влаги, что снижает риск короткого замыкания. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальном режиме работы.

Преимущества

• Не требуется отключение линии - ремонт возможен в рабочем состоянии сети
• Высокая механическая прочность благодаря стекловолокну - выдерживает давление, вибрацию, удары
• Полная герметизация - клей заполняет все микротрещины и обеспечивает долговечную защиту
• Устойчивость к погоде - работает в условиях повышенной влажности, перепадов температур, УФ-облучения
• Лёгкий и быстрый монтаж - не нужны инструменты кроме фена
• Подходит для кабелей с различной оболочкой - резина, ПВХ, полиэтилен

Ограничения применения

• Не предназначен для ремонта повреждений внутри жил кабеля - только для оболочки и изоляции
• Не применяется на кабелях с напряжением выше 1 кВ
• Требует доступа к повреждённому участку - нельзя использовать, если кабель залит бетоном или находится в закрытом канале без возможности подвода фена
• Не рекомендуется для частых изгибов в одной точке - хотя манжета гибкая, постоянные деформации могут вызвать усталостное разрушение

Примеры использования

• Ремонт кабеля на воздушной ЛЭП с повреждённой оболочкой из-за ветра и солнца
• Защита соединения между двумя кабелями в кабельной камере
• Восстановление изоляции на входе в щитовой шкаф, где произошёл износ
• Герметизация ответвлений в промышленных конвейерах с высокой вибрацией
• Частичный ремонт кабеля в тоннеле, где невозможно заменить весь участок

Практические советы

• Перед монтажом обязательно просушите место ремонта - влага снижает адгезию клея
• Используйте термофен с регулировкой температуры - слишком высокая температура может прожечь манжету
• Проверьте, чтобы металлический замок был правильно установлен - он должен плотно сесть в рельсы без провисаний
• Если ремонтируете несколько точек, нарезайте манжету заранее - она легко режется обычными ножницами
• Для кабелей с большим диаметром проверяйте соответствие: 200 мм - это максимальный диаметр до усадки; если кабель больше - выбирайте другую модель
• Храните манжеты в сухом месте, избегайте длительного контакта с растворителями и маслами
