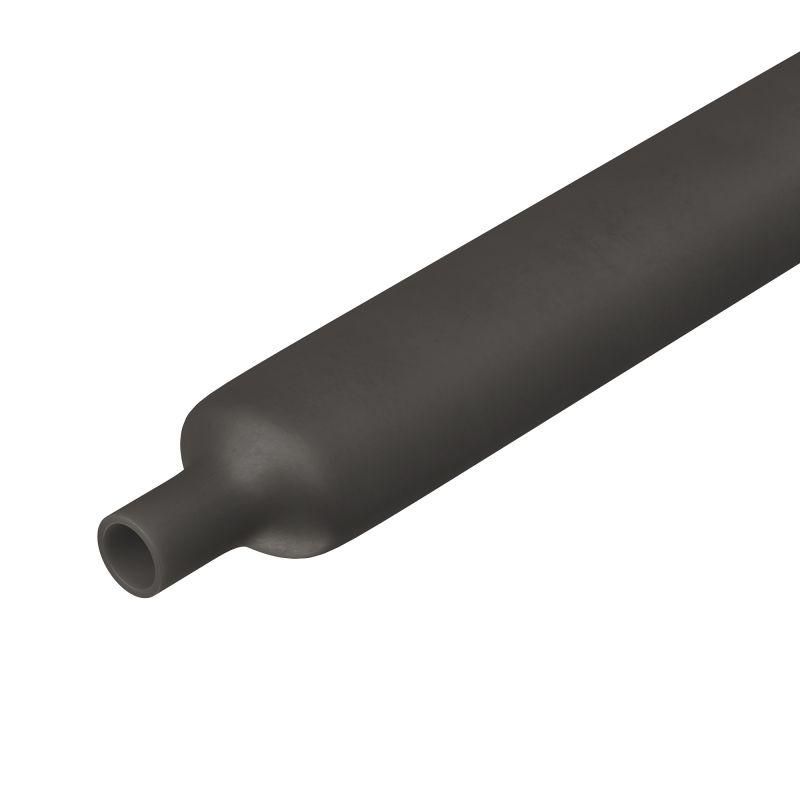

Термотрубка Quadro 24/8 мм 3:1 самозатухающая DKC (ДКС) TN3PC301240BK

Трубка термоусаживаемая самозатухающая 24/8 мм черная 3:1 от бренда DKC (Артикул tn3pc301240bk) используется для изоляции и защиты проводов, соединений и кабельных сборок в условиях повышенных требований к безопасности и надежности. Её самозатухающий материал и коэффициент усадки 3:1 обеспечивают плотное прилегание даже к сложным формам.

Назначение и область применения

Трубка термоусаживаемая самозатухающая 24/8 мм черная 3:1 применяется для:

• Электрической изоляции проводов и мест соединений;
• Защиты от механических повреждений, влаги, химических веществ и коррозии;
• Маркировки кабелей и жгутов;
• Уплотнения и герметизации зон спайки или опрессовки.

Подходит для использования в электромонтаже, автомобильной и железнодорожной промышленности, авиастроении, судостроении, электронике, медицинском оборудовании и других сферах, где важна пожаробезопасность и долговечность изоляции.

Технические характеристики

• Диаметр до усадки: 24 мм - позволяет легко надеть на крупные соединения или кабели;
• Диаметр после усадки: 8 мм - обеспечивает плотную фиксацию без просветов;
• Коэффициент усадки: 3:1 - равномерное сжатие при нагреве;
• Материал: полиолефин (PEX) - сочетает гибкость, стойкость к перепадам температур и самозатухание;
• Толщина стенки после усадки: 1 мм - достаточна для защиты, но сохраняет компактность;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия;
• Цвет: черный - маскирует загрязнения, удобен для визуального контроля;
• Исполнение: тонкостенная - снижает объем и вес сборки;
• Соответствие UL: да - соответствует американскому стандарту безопасности.

Совместимость и монтаж

Трубка термоусаживаемая самозатухающая 24/8 мм черная 3:1 совместима с любыми медными и алюминиевыми проводниками, клеммами, разъемами и опрессованными соединениями, если их суммарный диаметр не превышает 24 мм до усадки.

Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, опрессовка);
• Передвиньте трубку на место изоляции;
• Равномерно прогрейте тепловым феном до полного сжатия - не используйте открытый огонь.

Не рекомендуется использовать на острых краях без предварительной зачистки или закругления - возможны пробоины.

Безопасность и стандарты

• Самозатухающий материал (класс горючести ПВ-2) не поддерживает горение - прекращает пламя при удалении источника огня;
• Соответствует стандарту UL - подтверждает соответствие требованиям безопасности США;
• Стойкость к широкому диапазону температур делает её безопасной в системах с высокими тепловыми нагрузками.

Преимущества

• Высокий коэффициент усадки 3:1 - одна трубка покрывает широкий диапазон диаметров;
• Гибкость материала - легко адаптируется к изгибам и сложным формам;
• Тонкая стенка - минимизирует увеличение внешнего диаметра сборки;
• Устойчивость к старению и УФ-излучению - длительный срок службы в агрессивных средах;
• Чёрный цвет - не выгорает, хорошо виден при осмотре.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или сверхвысокими температурами выше 135 C;
• Не следует применять там, где есть риск механического воздействия с острыми кромками - требуется дополнительная защита;
• Не является водонепроницаемой конструкцией - для герметичной изоляции нужна дополнительная пропитка или герметик;
• При усадке не расплавляет клеевые составы внутри - не заменяет термоусаживаемые трубки с клеевым слоем.

Примеры использования

• Изоляция кабеля в цепи управления автопилота в самолете;
• Защита соединений в бортовой сети железнодорожного вагона;
• Маркировка и изоляция проводов в медицинских аппаратах;
• Обмотка кабельных жгутов в силовых установках космического оборудования;
• Защита провода от трения в движущихся частях станка.

Практические советы

• Выбирайте длину трубки с запасом - она уменьшается в длине на 5–10% при усадке;
• При работе с несколькими проводами проверяйте суммарный диаметр перед усадкой - он не должен превышать 24 мм;
• Для точного нагрева используйте термофен с регулировкой температуры - равномерный прогрев исключает деформацию;
• Хранить в сухом месте, избегая прямых солнечных лучей - хотя материал устойчив к УФ, длительное воздействие снижает эластичность;
• Трубка поставляется нарезкой по 1 мм - можно отмерить нужную длину без лишних отходов.
