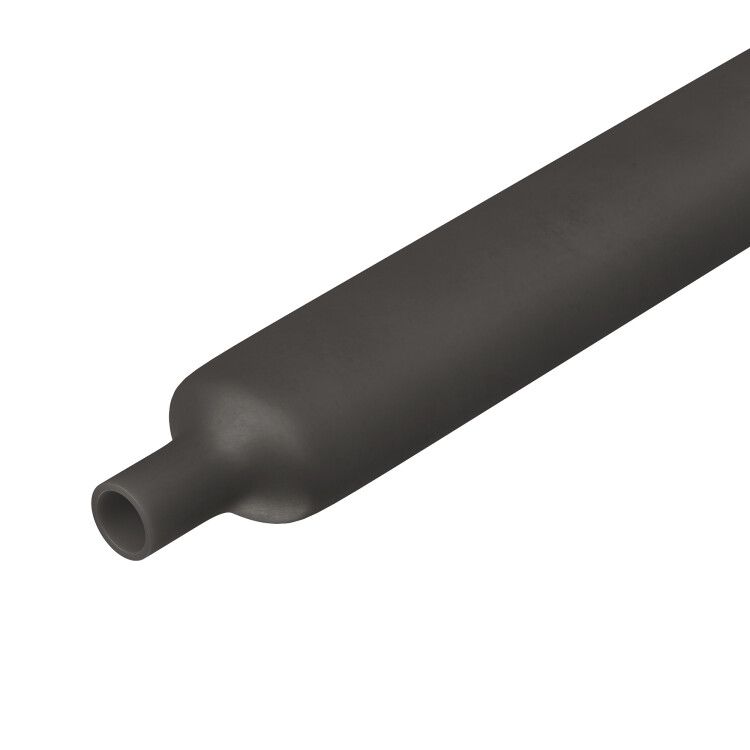

Термотрубка Quadro 9,5/4,7 мм, 2:1, черная DKC (ДКС) TN2PC20195BK

Термоусаживаемая трубка 9,5/4,7 мм черная от DKC (ДКС), артикул tn2pc20195bk, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к надёжности и безопасности. Материал полиолефин (PEX) обеспечивает устойчивость к перепадам температур и химическим воздействиям.

Назначение и область применения

Термоусаживаемая трубка 9,5/4,7 мм черная применяется для:

• Электрической изоляции проводов и кабелей;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Маркировки цепей и жил;
• Усиления механической прочности в зонах спайки или опрессовки;
• Защиты от коррозии металлических элементов.

Подходит для использования в электромонтаже, автомобильной и железнодорожной промышленности, авиации, судостроении, электронике, медицинском оборудовании и системах управления.

Технические характеристики

• Диаметр до усадки: 9,5 мм - позволяет легко одеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 4,7 мм - плотно облегает поверхность, исключая люфт;
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве;
• Материал: полиолефин (PEX) - термопластичный, гибкий, безгалогенный;
• Толщина стенки после усадки: 0,6 мм - сохраняет эластичность, не создаёт лишнего объёма;
• Рабочая температура: от -55 C до +125 C - работает в экстремальных условиях;
• Цвет: чёрный - удобен для визуального контроля, не выгорает на свету;
• Исполнение: тонкостенное - минимизирует влияние на габариты сборки;
• Стандарты: соответствует UL - сертифицирована для использования в США и других странах с требованиями UL;
• Горючесть: класс HB по UL 94 - медленно горит, не распространяет пламя.

Совместимость и монтаж

Термоусаживаемая трубка 9,5/4,7 мм черная совместима с любыми проводами и кабелями, диаметр которых до усадки не превышает 9,5 мм. После усадки она плотно фиксируется на поверхностях диаметром до 4,7 мм.

Как монтировать:

• Наденьте трубку на провод до места соединения;
• Передвиньте её на участок, где нужна изоляция;
• Равномерно прогрейте тепловым феном (не открытый огонь!) до полного сжатия;
• Не допускайте перегрева - материал может деформироваться или расплавиться.

Поставляется нарезкой по 1 мм - можно отмерить необходимую длину и использовать без отходов.

Безопасность и стандарты

Трубка выполнена из безгалогенного материала (HF - halogen-free), что исключает выделение токсичных газов при возгорании. Соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в электротехнических системах. Класс горючести HB подтверждает ограниченную способность к воспламенению.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка (0,6 мм) не увеличивает габариты сборки - важно в компактной электронике;
• Широкий температурный диапазон (-55…+125 C) - подходит для холодных и жарких сред;
• Отсутствие галогенов снижает риск коррозии контактов и повреждения чувствительной электроники;
• Чёрный цвет маскирует загрязнения и не выцветает на солнце.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или высокими температурами выше 125 C;
• Не рекомендуется применять там, где требуется высокая радиационная стойкость (например, ядерные установки);
• При использовании в условиях частых вибраций - необходимо дополнительно закреплять место соединения;
• Не заменяет изоляционную ленту при временных ремонтах - служит для долговечной фиксации.

Примеры использования

• Изоляция клемм в бортовой сети автомобиля;
• Закрытие пайки на печатных платах в авиационном оборудовании;
• Защита соединений в освещении железной дороги;
• Маркировка жил в медицинских аппаратах, где важна чистота материалов;
• Обработка точек соединения в кабельных трассах на объектах с повышенными требованиями к пожаробезопасности.

Практические советы

• Выбирайте длину трубки с запасом - лучше немного длиннее, чем недостаточно;
• Проверяйте внутренний диаметр провода перед монтажом - он должен быть меньше 4,7 мм после усадки;
• Используйте термофен с регулировкой температуры - слишком высокая температура вызывает пузыри и деформацию;
• Для многожильных кабелей предварительно зафиксируйте жилы, чтобы они не выпирали после усадки;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя цвет стойкий, срок службы может снизиться.
