Термоусаживаемая трубка ТТШс 40/16 10 кВ 2,5:1 красная (15м) | UMB-T10-40-16-25-1-K04 IEK

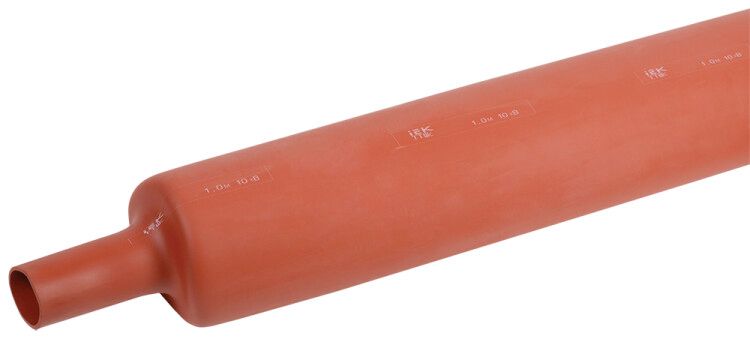

Термоусаживаемая трубка ТТШс 40/16 10 кВ 2,5:1 красная (15м) от IEK предназначена для изоляции и защиты высоковольтных шин на подстанциях и в распределительных устройствах. Её основная задача - обеспечить надёжную электрическую изоляцию при минимальном занимаемом пространстве, особенно там, где плотная компоновка критична.

Назначение и область применения

Термоусаживаемая трубка ТТШс 40/16 10 кВ 2,5:1 красная (15м) используется для изоляции медных и алюминиевых шин в электроустановках напряжением до 10 кВ. Применяется на электрических подстанциях, внутри щитов распределительных устройств, в ячейках КРУ и других местах, где требуется защита токоведущих частей от коротких замыканий, влаги, пыли и химической коррозии. Подходит для установки в условиях ограниченного пространства - позволяет сократить межфазные расстояния без потери безопасности.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2,5:1 - при нагреве диаметр уменьшается в 2,5 раза
• Диаметр до усадки: 40 мм - удобен для установки на крупные шины
• Диаметр после усадки: 16 мм - плотно облегает поверхность, исключает зазоры
• Толщина стенки после усадки: 2,5 мм - достаточна для изоляции 10 кВ
• Номинальное напряжение: 10 кВ - рассчитана на работу в сетях до 10 000 В
• Материал: полиолефин - устойчив к старению, влаге и большинству химикатов
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия
• Исполнение: среднестенная - баланс прочности и гибкости
• Цвет: красный - стандартизированная цветовая маркировка фазы
• Длина: 15 метров - одна трубка покрывает несколько точек соединений
• Срок службы: 30 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Термоусаживаемая трубка ТТШс 40/16 10 кВ 2,5:1 красная (15м) совместима с медными и алюминиевыми шинами любого профиля, если их диаметр до усадки не превышает 40 мм. Монтаж выполняется с помощью теплового пушки или другого равномерного источника тепла - трубка сужается, плотно обволакивая шину. Перед монтажом необходимо зачистить поверхность шины, удалить оксиды и грязь. Нельзя использовать трубку на острых кромках или швах без предварительной подготовки - возможны повреждения изоляционного слоя.

Безопасность и стандарты

Термоусаживаемая трубка ТТШс 40/16 10 кВ 2,5:1 красная (15м) соответствует требованиям ГОСТ 17675-87, что гарантирует её соответствие нормам электробезопасности для высоковольтных установок. Материал не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Для работы с продуктом рекомендовано применять средства индивидуальной защиты при использовании тепловых пушек.

Преимущества

• Высокая степень изоляции даже при малой толщине стенки - снижает необходимый межфазный зазор
• Стойкость к перепадам температур, влаге и агрессивным средам
• Плотное прилегание после усадки - исключает попадание пыли и влаги под изоляцию
• Цветная маркировка (красный) - упрощает идентификацию фаз
• Долгий срок службы - снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначен для использования на напряжения выше 10 кВ - для 35 кВ требуются другие типы трубок
• Не следует применять на поверхностях с острыми углами, заусенцами или неровностями - риск пробоя
• Не подходит для постоянного контакта с открытым пламенем или источниками сверхвысоких температур (>110 C)
• Не является герметизирующим элементом - для защиты от воды в открытых условиях нужна дополнительная изоляция

Примеры использования

• Изоляция фазных шин в ячейках КРУ-10 кВ
• Защита соединений между шинопроводами в цеховых распределительных пунктах
• Обмотка медных шин в силовых трансформаторных подстанциях
• Изолирование алюминиевых шин в модульных комплектных трансформаторных подстанциях (КТП)

Практические советы

• Перед монтажом проверьте, чтобы диаметр шины был меньше 40 мм - иначе трубка не наденется
• Нагревайте равномерно, начиная с середины, двигаясь к краям - так избежите образования воздушных пузырей
• Не используйте открытый огонь - только специализированные тепловые пушки с регулировкой температуры
• При необходимости резки - используйте острый нож, не допуская порезов материала
• Храните в сухом месте, избегая прямого UV-излучения - продлевает срок службы
• Для многократного использования одной трубки - учтите, что 15 метров хватает на 15–20 точек изоляции при стандартных длинах участков
