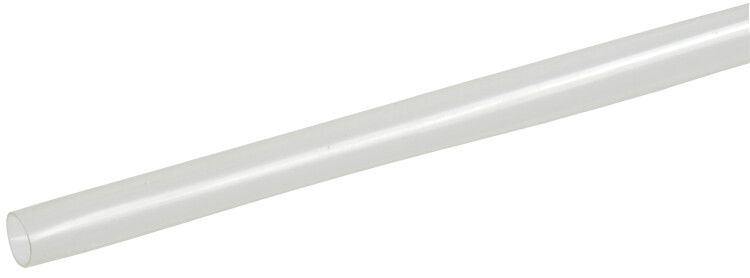

Термоусаживаемая трубка ТТУк 9,5/4,8 2:1 прозрачная с клеем 1 м | UDW-95-48-21-K00 IEK

Термоусаживаемая трубка ТТУк 9,5/4,8 2:1 прозрачная с клеевым слоем 1 м от IEK обеспечивает надёжную изоляцию и герметичную защиту электрических соединений, особенно там, где важна визуальная проверка состояния контактов. Подходит для работы в широком диапазоне температур и соответствует требованиям к экологической безопасности.

Назначение и область применения

Термоусаживаемая трубка ТТУк 9,5/4,8 2:1 прозрачная с клеевым слоем 1 м используется для:

• герметизации и изоляции соединений кабелей с бумажной, пластмассовой и сшитым полиэтиленом изоляцией;
• защиты чувствительных электронных компонентов, контактных групп, датчиков и микросборок;
• изоляции проводов и спаек на напряжение до 1000 В;
• обеспечения механической защиты от трения, вибраций и внешних воздействий.

Прозрачный материал позволяет контролировать качество монтажа, видеть места пайки, оплетки и возможные повреждения без демонтажа.

Технические характеристики

• Тип изделия: термоусаживаемая трубка с клеевым слоем
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 9,5 мм
• Диаметр после усадки: 4,8 мм
• Толщина стенки после усадки: 0,9 мм
• Исполнение: среднестенная - баланс между прочностью и гибкостью
• Рабочая температура: от –55 C до +125 C
• Цвет: прозрачный
• Состав: без галогенов - безопасна при горении, не выделяет токсичных паров
• Длина: 1 метр
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Термоусаживаемая трубка ТТУк 9,5/4,8 2:1 прозрачная с клеевым слоем 1 м совместима с любыми проводниками, диаметр которых до усадки не превышает 9,5 мм. После нагрева плотно облегает поверхность благодаря клеевому слою внутри.

Как монтировать:

1. Наденьте трубку на провод до соединения.
2. Выполните соединение (пайка, клемма, скрутка).
3. Передвиньте трубку так, чтобы она покрывала место соединения полностью.
4. Равномерно прогрейте поверхность феном (температура 110–130 C) - начните с центра, двигаясь к краям.
5. Не перегревайте - клей может выдавливаться, что снижает эстетику и герметичность.

Посадочный диаметр 4,8 мм после усадки требует, чтобы основание было не толще этого значения - иначе трубка не сможет плотно обхватить элемент.

Безопасность и стандарты

Трубка изготовлена из материалов без галогенов, что соответствует требованиям RoHS и снижает риск образования токсичных веществ при возгорании. Рабочий температурный диапазон (-55…+125 C) гарантирует стабильность в условиях промышленного оборудования, автотранспорта и холодных регионов. Гарантия 5 лет подтверждает долговечность материала.

Преимущества

• Клеевой слой обеспечивает полную герметичность - исключает попадание влаги, пыли и химических агрессивных сред.
• Прозрачность позволяет визуально контролировать состояние соединений без вскрытия - экономит время при диагностике и обслуживании.
• Стандартная длина 1 м удобна для одиночных соединений; можно резать на части нужной длины.
• Отсутствие галогенов делает продукт подходящим для закрытых помещений, медицинского и пищевого оборудования.
• Высокая термостойкость - сохраняет свойства даже при длительном воздействии высоких температур.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - хотя герметичен, он не рассчитан на давление воды или масла под давлением.
• Не рекомендован для использования в зонах с частыми резкими изгибами или механическими нагрузками на изгиб - может растрескиваться при многократных деформациях.
• Не заменяет изоляционные материалы для высоковольтных систем выше 1000 В.
• Требует точного контроля температуры при монтаже - недостаточный нагрев не обеспечит герметичности, избыточный - повредит клей и саму трубку.

Примеры использования

• Защита пайки в печатных платах в автоматике станков и конвейеров.
• Изолирование клемм в распределительных щитах с высокой влажностью.
• Обработка соединений датчиков температуры в холодильных установках.
• Закрытие мест скручивания проводов в автомобильной проводке.
• Маркировка кабелей - можно нанести этикетку под трубкой, она будет видна через прозрачную стенку.

Практические советы

• Выбирайте длину трубки с запасом - минимум 10–15 мм больше, чем длина соединения, чтобы гарантировать полное покрытие.
• Для быстрой усадки используйте термофен с регулировкой температуры - обычный строительный фен может перегреть материал.
• Если трубка слишком жёсткая перед усадкой - согрейте её руками, чтобы улучшить гибкость при надевании.
• Храните в сухом месте, избегая прямого UV-излучения - хоть материал и устойчив, длительное солнце может изменить цвет и прозрачность.
• Артикул udw-95-48-21-k00 - это единственный номер для заказа именно этой модели от IEK. Не путайте с другими сериями ТТК или СТТК - они имеют другие параметры.
