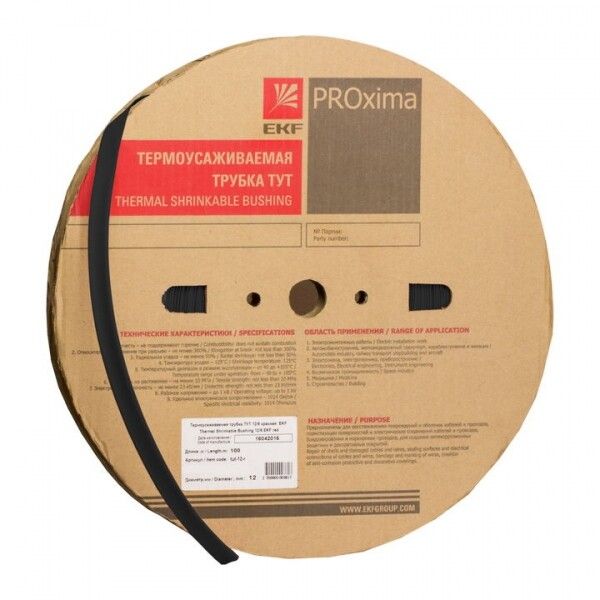

Термоусаживаемая трубка ТУТ нг 10/5 черная EKF PROxima | tut-10-b

Термоусаживаемая трубка ТУТ нг 10/5 черная рулон 100 м от EKF - это полиэтиленовый изоляционный материал с коэффициентом усадки 2:1, предназначенный для защиты и маркировки проводов, кабелей и соединений. Подходит для профессионального монтажа и бытовых задач, где нужна надежная изоляция без использования изоленты.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 10/5 черная рулон 100 м используется для:

• Электроизоляции мест соединений проводов и жил кабелей;
• Герметизации муфт и концевых заделок кабелей;
• Бандажирования жгутов проводов для фиксации и защиты;
• Цветовой маркировки кабельных цепей (черный цвет - универсальный);
• Защиты от влаги, пыли, механических повреждений и химических воздействий;
• Замены изолирующей ленты в условиях, требующих плотного и долговечного покрытия.

Подходит для работы в распределительных щитах, на производстве, в транспорте, в системах автоматизации и в домашних мастерских.

Технические характеристики

• Диаметр до усадки: 10 мм - позволяет легко одеть на кабели и соединения;
• Диаметр после усадки: 5 мм - обеспечивает плотную посадку даже на тонкие поверхности;
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сужается вдвое;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности и изоляции;
• Номинальное поперечное сечение: 79 мм2 - соответствует кабелям сечением до 16–25 мм2 (в зависимости от числа жил);
• Номинальный диаметр: 3/8 дюйма - удобно для сравнения с зарубежными аналогами;
• Температурный диапазон эксплуатации: от –55 C до +115 C - работает в суровых условиях;
• Материал: полиэтилен (PE) - гибкий, устойчивый к старению и химическим средам;
• Исполнение: тонкостенная - экономичный вариант без потери функциональности;
• Маркировка: можно нанести этикетки, штампы или надписи - подходит для системы учета и обслуживания;
• Стандарты: соответствие UL - подтверждает безопасность и качество в США и странах, признающих этот стандарт.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 10/5 черная рулон 100 м совместима с любыми медными и алюминиевыми проводниками, кабелями и соединениями, имеющими внешний диаметр до 10 мм до усадки. После нагрева она плотно облегает поверхность, формируя монолитную изоляцию.

Как монтировать:

• Наденьте трубку на кабель до места соединения;
• Выполните соединение (скрутка, клемма, сварка);
• Передвиньте трубку на участок, который нужно изолировать;
• Равномерно прогрейте её тепловым феном (температура 90–125 C) - начните с середины, двигаясь к краям;
• Не используйте открытый пламя - риск перегрева и оплавления!

После усадки трубка сохраняет форму и не отслаивается. Для точного контроля рекомендуется использовать фен с регулируемой температурой.

Безопасность и стандарты

Термоусаживаемая трубка ТУТ нг 10/5 соответствует требованиям стандарта UL, что гарантирует ее безопасность при работе под напряжением. Материал не распространяет горение (обозначение “нг” - негорючий), что важно для установок в закрытых помещениях, шкафах и каналах. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571 допускает использование в электромонтажных работах.

Преимущества

• Плотная, бесшовная изоляция - не оставляет зазоров, как изолента;
• Устойчивость к влаге, пыли и химикатам - продлевает срок службы соединений;
• Легко наносится и демонтируется - не требует специальных инструментов кроме фена;
• Долговечность - не трескается при температурных колебаниях;
• Возможность маркировки - упрощает диагностику и обслуживание;
• Рулон 100 метров - экономично для масштабных проектов.

Ограничения применения

• Не применяйте на поверхностях с острыми краями - возможен порез материала;
• Не используйте для изоляции под высоким давлением (не является герметичным соединителем);
• Не подходит для постоянного контакта с открытым огнем или источниками выше 125 C;
• При температурах ниже –55 C материал становится хрупким - не рекомендован для экстремально холодных условий без дополнительной защиты;
• Не заменяет силовые соединители - только изоляция и защита, не передает нагрузку.

Примеры использования

• Изоляция ответвлений в распределительном щите;
• Обработка концов кабелей перед входом в корпус оборудования;
• Фиксация и защита жгутов проводов в автомобиле или станке;
• Маркировка фаз A/B/C в трехфазных сетях (черный - ноль или земля, в сочетании с другими цветами);
• Защита паяных соединений в электронике;
• Изолирование кабелей в промышленных конвейерах и системах управления.

Практические советы

• Выбирайте трубку с запасом по диаметру - 10 мм позволяют работать с кабелями до 8–9 мм до усадки;
• При работе с несколькими проводами проверяйте суммарный диаметр - он не должен превышать 10 мм до усадки;
• Для частого использования лучше иметь несколько отрезков готовой длины - режьте ножницами, не рвите руками;
• Храните в сухом месте, избегайте длительного UV-воздействия - хотя PE устойчив, прямые солнечные лучи снижают срок службы;
• Артикул tut-10-b от EKF - одинаковый в каталогах PROxima и базовой линейки EKF; при заказе убедитесь, что вы получаете именно рулон 100 м, а не короткие отрезки.
