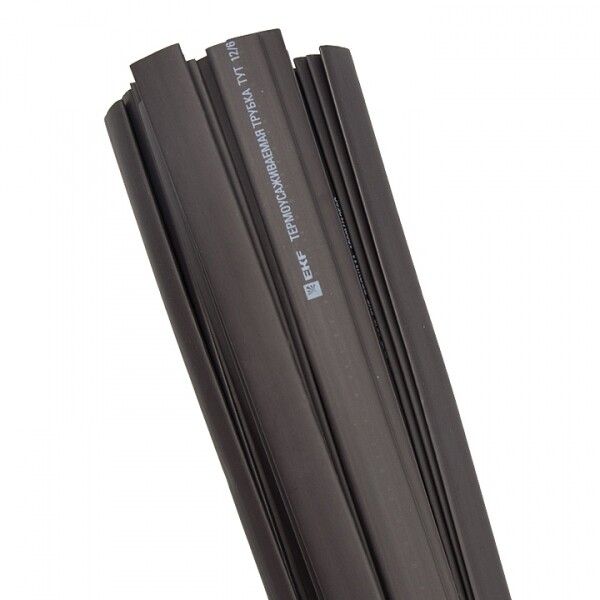

Термоусаживаемая трубка ТУТ нг 10/5 черная EKF PROxima | tut-10-b-1m

Термоусаживаемая трубка ТУТ нг 10/5 черная в отрезках по 1 м от EKF серии PROxima - это тонкостенный изоляционный материал на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции кабельных жил, цветовой маркировки, герметизации соединений и фиксации жгутов проводов в условиях широкого температурного диапазона.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 10/5 черная используется для:

• Электроизоляции мест соединений и ответвлений кабелей;
• Цветовой маркировки проводов и жил (черный цвет соответствует стандартным обозначениям заземления или минуса);
• Герметизации муфт и корпусов для защиты от влаги, пыли и химических веществ;
• Бандажирования жгутов проводов - предотвращает переплетение и обеспечивает компактную сборку;
• Механической защиты кабелей от трения, порезов и внешних повреждений.

Подходит для работы в помещениях, на открытых площадках, в промышленном оборудовании, автопроме и энергетике.

Технические характеристики

• Диаметр до усадки: 10 мм - позволяет легко надеть на кабели и соединители;
• Диаметр после усадки: 5 мм - плотно облегает поверхность без просветов;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций;
• Толщина стенки после усадки: 1,4 мм - достаточна для прочной изоляции, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, маслам и большинству химикатов;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях;
• Температура усадки: 90–125 C - нагревается обычным тепловым феном;
• Поперечное сечение: 79 мм2 - рассчитана на кабели сечением до этого значения;
• Номинальный диаметр: 3/8 дюйма - совпадает с распространенными стандартами кабельных вводов;
• Исполнение: тонкостенная - экономична по объему, удобна для плотных пространств;
• Соответствие стандартам: не содержит галогенов - безопасна при горении, не выделяет токсичных паров;
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности;
• Возможность маркировки: да - можно нанести этикетки, надписи или штрих-коды.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 10/5 черная монтируется путём нагрева. Для этого используются:

• Тепловой фен (лучший вариант - регулируемый, с температурой до 150 C);
• Горелка с контролируемым пламенем (при осторожном обращении);
• Лента для термоусадки - не требуется.

Перед установкой необходимо:

• Зачистить и зачистить место соединения;
• Разместить трубку так, чтобы она покрывала всю зону изоляции с запасом 5–10 мм с каждой стороны;
• Нагревать равномерно, начиная с центра и двигаясь к краям - это исключает образование пузырей и складок;
• Обеспечить посадочный диаметр после усадки 5 мм - трубка должна плотно прилегать к основанию, но не пережимать провода.

Безопасность и стандарты

Трубка ТУТ нг 10/5 соответствует требованиям UL и выполнена без галогенов - значит, при возгорании не выделяет едких газов. Это важно для помещений с ограниченной вентиляцией, общественных зданиях и транспорте. Материал не поддерживает распространение пламени (обозначение “нг” - негорючий). Применима в системах с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Стойкость к температурным колебаниям - работает в холодильниках и рядом с двигателями;
• Отличная адгезия к металлу, пластиковым и резиновым поверхностям;
• Не требует клея или дополнительных креплений;
• Долговечность - срок службы более 20 лет при соблюдении условий эксплуатации;
• Удобство замены изоляционной ленты - эстетично, долговечно, не распускается.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или сверхвысокими температурами выше +115 C;
• Не рекомендована для использования в средах с постоянным воздействием растворителей (например, ацетон, бензин) - возможна потеря прочности;
• Не следует использовать для изоляции кабелей с рабочим напряжением выше класса U₀/U = 600/1000 В - для таких задач нужны специализированные материалы;
• При слишком медленном нагреве возможна неравномерная усадка - лучше использовать фен с принудительной циркуляцией воздуха.

Примеры использования

• Изоляция скруток в распределительных коробках;
• Защита соединений в автомобильной проводке;
• Маркировка фаз L/N/PE в щитах управления;
• Фиксация жгутов в станках ЧПУ и конвейерных линиях;
• Герметизация входов кабелей в корпуса автоматики и датчиков IP65/IP67.

Практические советы

• Выбирайте длину отрезка с запасом - 1 метр достаточно для 5–8 соединений среднего размера;
• При работе в холодной среде (ниже 0 C) прогрейте трубку перед надеванием - она станет мягче;
• Не используйте трубку на кабелях с диаметром больше 8 мм до усадки - риск недостаточной усадки;
• Для многожильных кабелей проверьте суммарный диаметр всех жил - он должен быть меньше 8 мм до усадки;
• Если нужна яркая маркировка - выбирайте другие цвета из серии PROxima; черный - оптимален для заземления и фонового использования.
