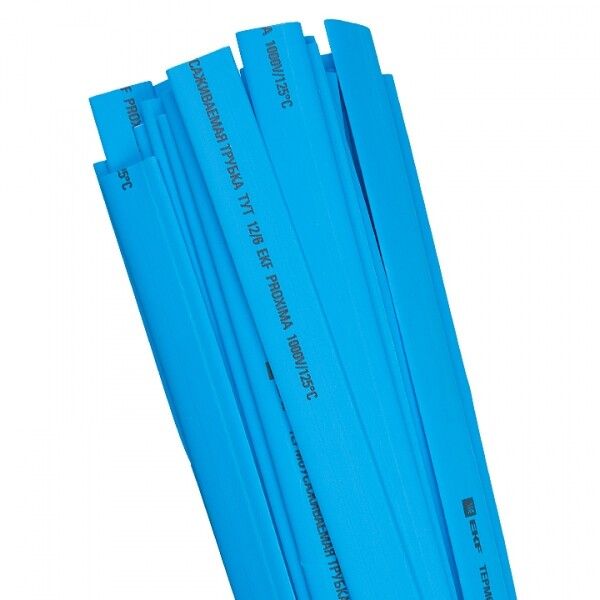

Термоусаживаемая трубка ТУТ нг 10/5 синяя EKF PROxima | tut-10-g-1m

Термоусаживаемая трубка ТУТ нг 10/5 синяя в отрезках по 1м от EKF - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции соединений, цветовой маркировки и защиты проводов в условиях повышенной влажности и перепадов температур. Артикул tut-10-g-1m рассчитан на использование в промышленных и бытовых сетях.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 10/5 синяя используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводников - удобна для различения фаз, полярности или цепей;
• Герметизации муфт и защищённого бандажирования жгутов;
• Защиты от влаги, пыли, механических повреждений и химических воздействий;
• Замены изоляционной ленты там, где нужна плотная, долговечная и эстетичная изоляция.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, судостроении и домашних электромонтажных работах.

Технические характеристики

• Номинальный диаметр: 3/8 дюйма (приблизительно 9,5 мм);
• Диаметр до усадки: 10 мм - позволяет легко надеть на кабели и соединители;
• Диаметр после усадки: 5 мм - обеспечивает плотную посадку даже на тонкие поверхности;
• Коэффициент усадки: 2:1 - трубка сужается ровно вдвое при нагреве;
• Материал: полиолефин - устойчив к старению, химически инертен;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности без избыточной массы;
• Температура эксплуатации: от -55 C до +115 C - работает в суровых климатических условиях;
• Цвет: синий - соответствует стандартным цветовым кодам для нулевых проводников или отрицательных цепей;
• Исполнение: тонкостенная - экономит место в жгутах и компактных корпусах;
• Поперечное сечение: 79 мм2 - рекомендовано для кабелей с таким сечением; можно использовать и для меньших, но не для больших;
• Стандарты: безгалогеновое исполнение, соответствие UL - безопасна при возгорании, не выделяет токсичных газов;
• Возможность маркировки: да - можно помечать этикетками, маркерами или печатью;
• Форма выпуска: отрезки по 1 метру - удобно для точного расхода и минимизации отходов.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 10/5 синяя монтируется путём равномерного нагрева с помощью термофена или теплового пистолета. Температура усадки - 90–125 C. Нагревать следует медленно, начиная с одного конца, чтобы избежать образования пузырей или неравномерной усадки.

Перед установкой необходимо:

• Обеспечить доступ к участку соединения;
• Очистить поверхность от грязи и влаги;
• Выбрать трубку с внутренним диаметром больше внешнего диаметра объекта - 10 мм достаточно для большинства кабелей до 79 мм2;
• Не протягивать трубку через острые края - возможны повреждения материала.

После усадки трубка плотно облегает поверхность, образуя единый изолирующий слой без зазоров.

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирована для использования в США и странах с аналогичными нормами;
• Безгалогеновый состав - снижает риск выделения ядовитых веществ при нагреве или горении;
• Работает в широком диапазоне температур - не становится хрупкой при холоде и не деформируется при нагреве;
• Не поддерживает открытый огонь - самозатухающая, согласно классу нг (не поддерживающий горение).

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка сохраняет компактность жгутов - важно в ограниченном пространстве;
• Цветовая маркировка улучшает обслуживание и диагностику систем;
• Удобство монтажа - не требует клея, скоб или специнструментов кроме фена;
• Долговечность - не трескается, не выцветает, не разрушается под действием УФ и влаги;
• Совместима с другими продуктами серии PROxima от EKF - унифицированные решения для комплексной изоляции.

Ограничения применения

• Не предназначена для постоянного контакта с открытым пламенем или сверхвысокими температурами выше +115 C;
• Не рекомендуется для использования в средах с агрессивными растворителями (например, бензин, ацетон) - возможна деградация материала;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита и маркировка;
• При усадке на кабели с большим сечением (>79 мм2) может не обеспечить необходимую плотность - требуется проверка посадки;
• Не подходит для монтажа в условиях постоянного давления или вибраций без дополнительной фиксации.

Примеры использования

• Изоляция ответвлений в распределительном щите - синяя трубка обозначает ноль;
• Защита спайки двух медных проводов в автомобильной проводке;
• Маркировка кабелей управления в станках ЧПУ - каждому каналу свой цвет;
• Герметизация входа кабеля в металлический корпус оборудования;
• Бандажировка жгутов в авиационной или морской аппаратуре - устойчивость к вибрации и влаге важна.

Практические советы

• При работе с несколькими трубками - используйте одинаковые отрезки по 1 м для стандартизации сборки;
• Для лучшей адгезии перед усадкой слегка прогрейте поверхность кабеля - особенно если она влажная;
• Не перегревайте - при температуре выше 130 C возможно оплавление и потеря формы;
• Если трубка плохо садится - проверьте, не слишком ли большой исходный диаметр объекта: 10 мм - предел для 79 мм2, для более толстых кабелей выбирайте другие размеры;
• Храните в сухом месте, избегая прямого солнечного света - хотя материал устойчив, длительное УФ-воздействие может изменить цвет.
