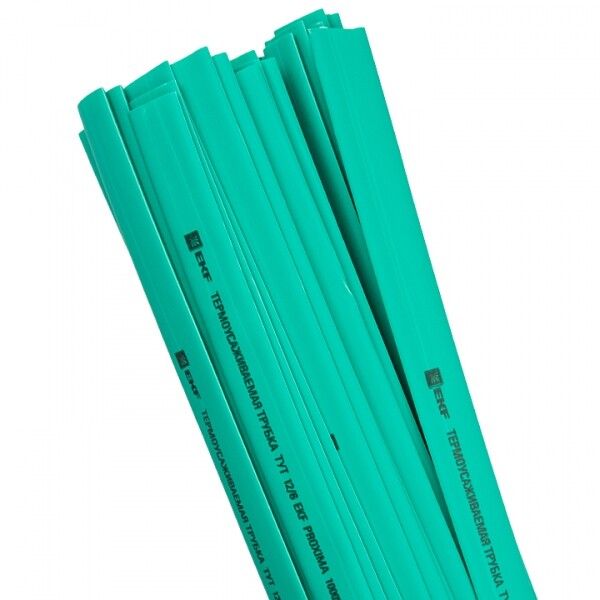

Трубка термоусаживаемая ТУТ PROxima 12/6 мм, нг, зеленая EKF tut-12-j-1m

Термоусаживаемая трубка ТУТ нг 12/6 зеленая в отрезках по 1 метр от EKF серии PROxima - это тонкостенный изоляционный элемент на основе полиолефина, предназначенный для изоляции, маркировки и защиты кабельных жил и соединений. Благодаря коэффициенту усадки 2:1 и работе при температуре 90–125 C, трубка плотно облегает поверхность, заменяя изоляционную ленту и обеспечивая надежную защиту.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 12/6 зеленая используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки - зелёный цвет соответствует стандартным обозначениям фазы или заземления;
• Герметизации и защиты от влаги, пыли, химических веществ;
• Бандажирования жгутов проводов и кабелей;
• Механической защиты от перегибов, трения и внешних повреждений.

Подходит для работы в распределительных щитах, на производстве, в системах автоматизации, в автомобилестроении и в бытовых условиях.

Технические характеристики

• Тип материала: полиолефин - устойчив к старению, не выделяет токсичных газов при нагреве;
• Диаметр до усадки: 12 мм - позволяет легко одеть на кабели и соединители;
• Диаметр после усадки: 6 мм - плотная фиксация на проводах с диаметром до 5 мм;
• Коэффициент усадки: 2:1 - равномерное сжатие без складок;
• Толщина стенки после усадки: 1,4 мм - достаточна для механической прочности и изоляции;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях;
• Температура усадки: 90–125 C - достаточно обычного теплового фена;
• Стандарты: безгалогеновый состав (нг), соответствие UL - безопасно в закрытых помещениях;
• Номинальный диаметр: 1/2 дюйма - совпадает с типовым размером кабельных вводов;
• Поперечное сечение: 113 мм2 - рассчитана на кабели сечением до этого значения;
• Форма поставки: отрезки по 1 метру - удобно для точного расхода;
• Возможность маркировки: да - можно писать маркером или наклеивать этикетки.

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 12/6 зеленая монтируется путём нагрева. Для этого используют:

• Тепловой фен (пистолет) - оптимальный инструмент; направление потока воздуха - параллельно трубке;
• Не рекомендуется использовать открытый пламя - риск возгорания и неравномерной усадки.

Перед установкой проверьте, чтобы диаметр кабеля или соединения был меньше 6 мм - иначе трубка не сможет плотно обхватить поверхность. Усадка происходит за несколько секунд, трубка принимает форму объекта без воздушных пузырей.

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирована для использования в США и странах с аналогичными нормами;
• Безгалогеновый состав (нг) - при горении не выделяет едких газов, подходит для помещений с людьми;
• Работает в широком температурном диапазоне - не становится хрупкой при минусах и не деформируется при нагреве.

Преимущества

• Заменяет изоляционную ленту - не разматывается, не осыпается, не требует постоянного контроля;
• Обеспечивает герметичность - предотвращает попадание влаги и пыли в соединения;
• Легко маркируется - зелёный цвет и возможность записи позволяют быстро идентифицировать цепи;
• Высокая долговечность - сохраняет свойства при колебаниях температуры и вибрациях;
• Удобная форма поставки - отрезки по 1 метру снижают отходы и ускоряют работу.

Ограничения применения

• Не применяется для изоляции под напряжением выше 1000 В - требуется дополнительная изоляция;
• Не подходит для постоянного контакта с открытым огнем или поверхностями выше 125 C;
• При усадке на неровных поверхностях возможны микрозазоры - перед монтажом очищайте и сглаживайте участки;
• Не является конструктивным креплением - не заменяет хомутики или крепёжные элементы.

Примеры использования

• Изоляция ответвлений в распределительном щите - зелёная трубка обозначает PE-проводник;
• Защита сварных соединений на конвейере - устойчивость к вибрации и маслу;
• Маркировка кабелей в серверной - цвет и надпись позволяют быстро найти нужный провод;
• Герметизация входа кабеля в корпус оборудования - предотвращает проникновение пыли и влаги;
• Бандажировка жгутов в автомобильной проводке - компактно и эстетично.

Практические советы

• Выбирайте длину с запасом - лучше взять 1,2–1,5 м на каждый участок, чтобы избежать недостатка;
• Перед усадкой протяните трубку по всей длине кабеля - нельзя “тянуть” её назад после начала нагрева;
• Для многожильных кабелей используйте трубку с внутренним диаметром до 8 мм до усадки - так проще надеть;
• Проверяйте целостность трубки перед монтажом - даже маленький порез может стать причиной пробоя;
• Храните в сухом месте, избегайте прямого UV-света - длительное воздействие света снижает срок службы.
