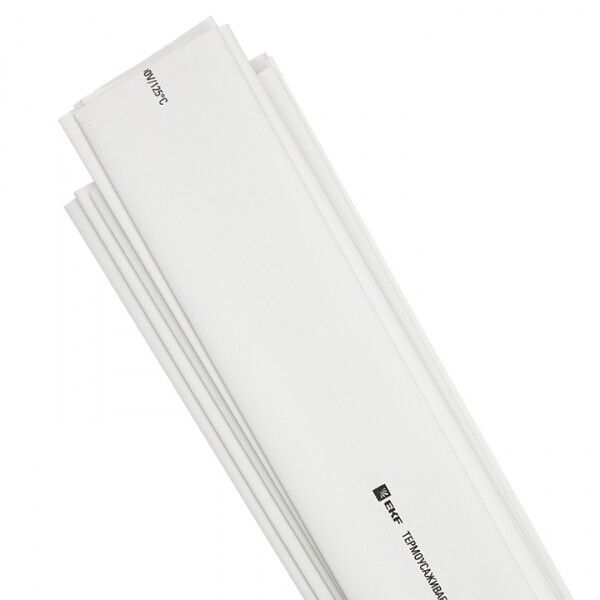

Термоусаживаемая трубка ТУТ нг 14/7 белая EKF PROxima | tut-14-w-1m

Термоусаживаемая трубка ТУТ нг 14/7 белая в отрезках по 1м от EKF - это тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1, предназначенный для изоляции, маркировки и защиты проводов и кабельных соединений. Артикул tut-14-w-1m подходит для профессионального и бытового использования благодаря простому монтажу и надежным эксплуатационным характеристикам.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 14/7 белая используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводов и оборудования (белый цвет удобен для обозначения нулевых или фазных линий);
• Герметизации муфт и соединений, предотвращающей попадание влаги и пыли;
• Бандажирования жгутов проводов - фиксация и упорядочивание кабелей;
• Защиты от механических повреждений, грязи и химических воздействий.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, в системах автоматизации и в домашних условиях.

Технические характеристики

• Диаметр до усадки: 14 мм - позволяет легко надеть на кабели и соединения большего диаметра;
• Диаметр после усадки: 7 мм - плотно облегает поверхность, обеспечивая надежную изоляцию;
• Коэффициент усадки: 2:1 - при нагреве трубка сужается ровно вдвое, равномерно и без деформаций;
• Толщина стенки после усадки: 1.6 мм - достаточна для механической прочности, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, не выделяет токсичных веществ при перегреве;
• Состав: безгалогеновый - безопасен при возгорании, не образует едких паров;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях, включая холодные помещения и нагретые корпуса;
• Температура усадки: 90–125 C - достаточно нагреть феном или тепловым пистолетом;
• Цвет: белый - хорошая видимость, легко сочетается с другими цветами при маркировке;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Стандарт: UL - соответствует международному уровню безопасности;
• Маркировка: возможна - можно нанести метки при необходимости (например, номер цепи или фаза);
• Поперечное сечение: 154 мм2 - указывает на максимальную площадь поперечного сечения кабеля, который можно изолировать одной трубкой (не путать с собственным сечением).

Совместимость и монтаж

Термоусаживаемая трубка ТУТ нг 14/7 белая совместима с любыми медными и алюминиевыми проводниками, кабелями и соединениями, имеющими внешний диаметр до 14 мм перед усадкой. После усадки она плотно обхватывает объекты диаметром до 7 мм.

Как монтировать:

1. Разрежьте нужную длину трубки (по 1 м в отрезках);
2. Наденьте её на участок кабеля до места соединения;
3. Выполните соединение (скрутка, пайка, клемма);
4. Передвиньте трубку на место соединения;
5. Нагрейте равномерно феном или тепловым пистолетом - начнёт усаживаться при 90 C;
6. Не допускайте перегрева (>130 C), чтобы не повредить материал.

Не требует клея, изоленты или других креплений. Усадка происходит за несколько секунд.

Безопасность и стандарты

Трубка выполнена по стандарту UL и имеет безгалогеновый состав, что снижает риск образования ядовитых газов при возгорании. Соответствует требованиям к пожаробезопасности в закрытых помещениях и промышленных установках. Материал не поддерживает горение - самозатухающий (индекс “нг” в названии означает “негорючий”).

Преимущества

• Плотная адгезия - после усадки повторяет форму поверхности, исключая зазоры и перемещения;
• Простота монтажа - не нужны специнструменты, достаточно фена;
• Долговечность - не трескается, не высыхает, не теряет эластичность при нормальной эксплуатации;
• Устойчивость к влаге, маслам и большинству химикатов;
• Экономия времени - заменяет изоленту, но служит значительно дольше;
• Чистый внешний вид - без торчащих краёв, как у ленты.

Ограничения применения

• Не применяется для изоляции под напряжением выше 1000 В - не является основной изоляцией для высоковольтных систем;
• Не рекомендовано использование в открытых условиях с постоянным UV-воздействием - материал не предназначен для длительного пребывания на солнце;
• Не следует применять там, где есть риск механического перегруза (удары, давление) - тонкая стенка не рассчитана на нагрузки, как металлический кожух;
• Не подходит для изоляции кабелей с диаметром более 14 мм до усадки - не сможет надеться;
• Не используйте для герметизации подводных соединений - хотя защищает от влаги, не создаёт водонепроницаемый шов без дополнительных мер.

Примеры использования

• Изоляция скруток в распределительном щите - вместо изоленты, которая со временем отклеивается;
• Маркировка фаз L1/L2/L3/N в трехфазных сетях - белый цвет часто используют для N-линии;
• Фиксация жгутов проводов в автомобилях - предотвращает запутывание и трение о острые края;
• Запечатывание входов в корпуса устройств - защита от пыли и влаги;
• Обработка мест пайки на печатных платах - минимизация риска короткого замыкания.

Практические советы

• Выбирайте длину трубки с запасом - лучше взять чуть длиннее, чем слишком коротко;
• Перед усадкой проверьте, что все соединения сделаны правильно - исправить ошибку будет сложно;
• Используйте термофен с регулировкой температуры - идеально 110–120 C для равномерной усадки;
• Не нагревайте одну точку слишком долго - это вызовет перегрев и оплавление материала;
• Храните в сухом месте, избегая прямого света - продлевает срок службы;
• Артикул tut-14-w-1m от EKF PROxima - один из самых популярных вариантов в России для бытового и промышленного ремонта.
