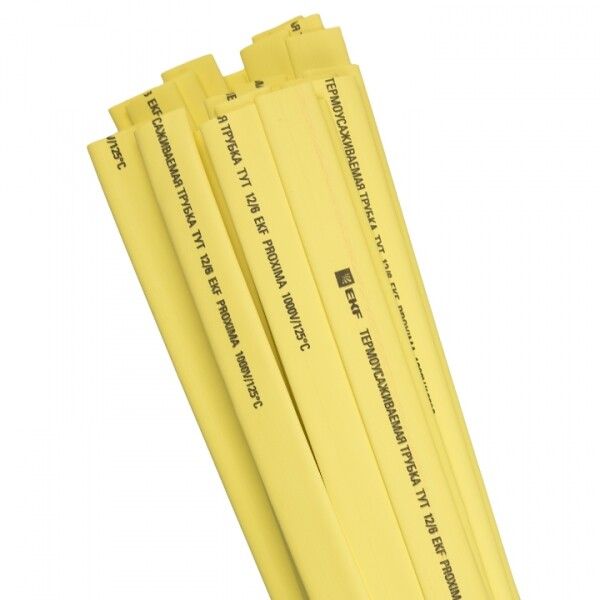

Термоусаживаемая трубка ТУТ нг 16/8 желтая EKF PROxima | tut-16-y-1m

Трубка термоусаживаемая ТУТ нг 16/8 желтая от EKF (артикул tut-16-y-1m) - тонкостенный изоляционный элемент на основе полиолефина, предназначенный для защиты и маркировки проводов и кабельных жгутов. После нагрева она плотно облегает поверхность, обеспечивая надежную изоляцию, механическую защиту и цветовую идентификацию.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 16/8 желтая используется для:

• изоляции мест соединений проводов и кабелей;
• защиты от внешних повреждений, влаги и пыли;
• бандажирования жгутов проводов;
• цветовой маркировки цепей (желтый цвет - часто применяется для сигнальных или предупредительных линий);
• декоративного оформления и упорядочивания проводки.

Подходит для работы в распределительных щитах, на производстве, в автомобилестроении, судостроении и других областях, где требуется надежная и долговечная изоляция.

Технические характеристики

• Тип: термоусаживаемая трубка
• Материал: полиолефин (безгалогеновый, самозагасающий)
• Коэффициент усадки: 2:1 (диаметр уменьшается вдвое)
• Диаметр до усадки: 16 мм
• Диаметр после усадки: 8 мм
• Толщина стенки после усадки: 1,6 мм
• Рабочая температура: от -55 C до +115 C
• Температура усадки: 90–125 C
• Цвет: желтый
• Стандарты: соответствует UL, безгалогеновое исполнение
• Номинальный диаметр: 5/8 дюйма (приблизительно совпадает с исходным диаметром 16 мм)
• Номинальное поперечное сечение: 201 мм2 (соответствует максимальному сечению кабеля, который можно изолировать после усадки)
• Форма выпуска: отрезки по 1 метру
• Возможность маркировки: да - поверхность позволяет наносить надписи маркером или этикетками

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 16/8 желтая монтируется путём нагрева. Для этого используют фен для термоусадки, горелку или другой источник тепла с регулируемой температурой. Установка выполняется так:

1. Наденьте трубку на провод или кабель до места соединения.
2. После соединения переместите трубку на участок, требующий изоляции.
3. Равномерно прогрейте её по всей длине - начинайте с одного края, двигаясь к другому.
4. Не перегревайте: при температуре выше 130 C возможна деформация или оплавление материала.

Обратите внимание: внутренний диаметр после усадки - 8 мм. Это значит, что трубка подходит для кабелей с наружным диаметром до 8 мм. Перед установкой проверьте, чтобы место соединения помещалось внутри трубки до усадки (до 16 мм).

Безопасность и стандарты

• Соответствует требованиям UL - сертифицирована для использования в США и странах с аналогичными нормами.
• Выполнена по технологии без галогенов - при возгорании не выделяет токсичных газов, безопасна для людей и оборудования.
• Самозагасающая - не поддерживает горение, снижает риск распространения пламени.
• Экологически безопасна: не содержит свинца, хлора, брома и других опасных компонентов.

Преимущества

• Плотное прилегание к поверхности - воспроизводит форму кабеля, жилы или соединения без зазоров.
• Высокая механическая прочность после усадки - защищает от истирания, ударов и вибраций.
• Устойчивость к широкому диапазону температур - работает в суровых условиях (например, в холодильниках или на двигателях).
• Легко монтируется - не требует клея, скотча или специнструментов кроме фена.
• Цветовая маркировка - желтый цвет удобен для визуального различения цепей, особенно в сложных системах.

Ограничения применения

• Не подходит для постоянного контакта с открытым огнем или поверхностями выше 130 C - материал может оплавиться.
• Не рекомендуется для использования в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - может потерять эластичность.
• После усадки невозможно удалить или переустановить - выбирайте длину точно под нужный участок.
• Не предназначен для изоляции высоковольтных линий выше 1 кВ - для таких задач нужны специализированные материалы.

Примеры использования

• Изолирование скруток проводов в распределительном щите.
• Защита и маркировка кабелей управления на станках ЧПУ.
• Бандажирование жгутов в автомобильной проводке - особенно там, где важна видимость (например, сигналы аварийной системы).
• Герметизация входов кабелей в корпуса устройств для защиты от пыли и влаги.
• Цветовая идентификация фаз в трехфазных сетях (желтый - одна из фаз).

Практические советы

• Перед усадкой убедитесь, что на проводе нет острых краёв - они могут порвать тонкостенную трубку.
• Для точной нарезки используйте ножницы с закругленными концами - режьте прямо, не сдавливая трубку.
• Если трубка плохо садится - возможно, температура слишком низкая или нагрев неравномерный. Прогревайте медленнее, равномерно по кругу.
• Длина отрезка 1 м - оптимальна для большинства задач. Для длинных жгутов используйте несколько отрезков с нахлёстом 10–15 мм.
• При работе в помещениях с ограниченным доступом к воздуху (например, в шкафах) следите, чтобы пары от нагрева не задерживались - обеспечьте вентиляцию.
• Трубка термоусаживаемая ТУТ нг 16/8 желтая от EKF PROxima хорошо сочетается с другими продуктами серии - легко заменяется и дополняется однотипными элементами.
