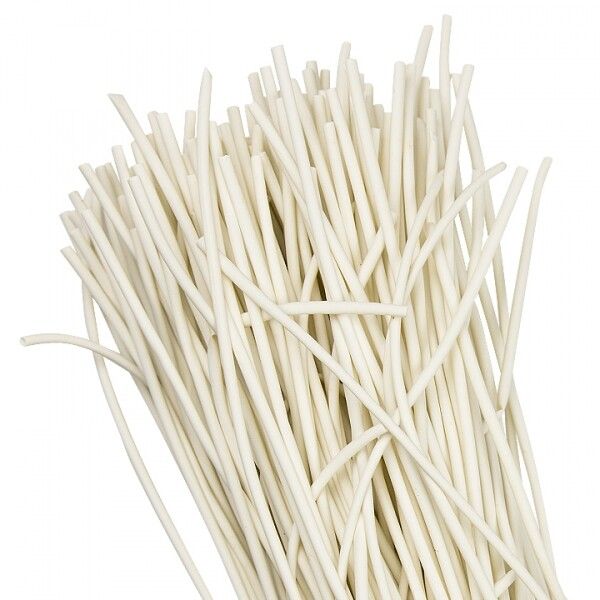

Термоусаживаемая трубка ТУТ нг 2/1 белая EKF PROxima | tut-2-w-1m

Трубка термоусаживаемая ТУТ нг 2/1 белая, отрезок 1м от EKF - тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции жил, маркировки и защиты проводов в условиях от -55 до +115 C. Артикул tut-2-w-1m.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 2/1 белая используется для:

• Электроизоляции соединений и кабельных жил;
• Цветовой маркировки проводов и кабелей;
• Герметизации и защиты от влаги, пыли и механических повреждений;
• Бандажирования жгутов проводов;
• Фиксации и оформления сложных участков проводки.

Подходит для работы в электронике, автоматике, автомобильной промышленности, системах управления и бытовых устройствах. Применяется там, где нужна компактная, прочная и долговечная изоляция вместо изоленты.

Технические характеристики

• Тип: термоусаживаемая трубка
• Материал: полиолефин (безгалогеновый состав)
• Коэффициент усадки: 2:1 (диаметр уменьшается вдвое)
• Диаметр до усадки: 2 мм
• Диаметр после усадки: 1 мм
• Толщина стенки после усадки: 1 мм
• Температура усадки: 90–125 C
• Температура эксплуатации: от -55 до +115 C
• Номинальное сечение кабеля: 3 мм2
• Цвет: белый
• Исполнение: тонкостенная
• Маркируемость: да (можно писать маркером или этикеткой)
• Соответствие UL: да
• Соответствие стандартам: без галогенов

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 2/1 белая монтируется путём нагрева. Для этого используют фен, тепловой пистолет или другое устройство с равномерным потоком горячего воздуха. Нагревать нужно медленно, начиная с одного края, чтобы избежать перегрева и деформаций. После усадки трубка плотно облегает поверхность, обеспечивая надёжную изоляцию.

Рекомендуемый диапазон рабочих диаметров: 0,8–1,4 мм (после усадки). Учитывайте, что внутренний диаметр кабеля или жилы должен быть меньше 1 мм до усадки - иначе трубка не сможет плотно обхватить поверхность.

Безопасность и стандарты

Трубка соответствует требованиям UL и изготовлена из безгалогенового полиолефина - это снижает выделение токсичных веществ при возгорании. Подходит для установки в закрытых помещениях, в системах с повышенными требованиями к пожаробезопасности. Материал не поддерживает горение и самозатухает.

Преимущества

• Высокая степень усадки (2:1) позволяет работать с тонкими проводами и жилами;
• Тонкая стенка сохраняет компактность, не увеличивает габариты сборки;
• Стойкость к широкому диапазону температур - от глубокого холода до высокой нагрузки;
• Легко маркируется - удобно для идентификации цепей;
• Заменяет изоленту, не требует постоянного обслуживания, не сползает и не разрушается со временем;
• Не содержит галогенов - безопаснее при аварийном нагреве.

Ограничения применения

• Не предназначена для использования в условиях постоянного контакта с открытым пламенем или сверхвысокими температурами выше +115 C;
• Не рекомендуется для наружной эксплуатации под прямыми солнечными лучами - полиолефин со временем стареет под UV-излучением;
• Не подходит для изоляции кабелей с диаметром более 1,4 мм до усадки - трубка просто не сожмётся достаточно плотно;
• Не является водонепроницаемой конструкцией - хотя защищает от влаги, не создаёт герметичного seal без дополнительных мер (например, клеевого слоя внутри).

Примеры использования

• Изоляция пайки на печатных платах в радиоэлектронике;
• Маркировка проводов в щитах управления EKF PROxima;
• Защита соединений в автомобильной проводке;
• Фиксация и изоляция жил в шнурах питания бытовой техники;
• Обработка точек соединения в системах автоматизации и датчиков.

Практические советы

• Перед усадкой проверьте, что диаметр кабеля или жилы не превышает 1,4 мм - иначе трубка не будет плотно прилегать;
• Используйте термофен с регулировкой температуры - оптимально 110–120 C;
• Нагревайте равномерно, двигаясь от края к центру - так избежите пузырей и неравномерной усадки;
• Для многожильных проводов предварительно скрутите жилы и залудите место соединения - тогда трубка лучше облегает форму;
• Если требуется герметизация - выбирайте трубку с клеевым слоем; эта модель без него;
• Храните в сухом месте, избегая длительного воздействия света - продлевает срок службы.
