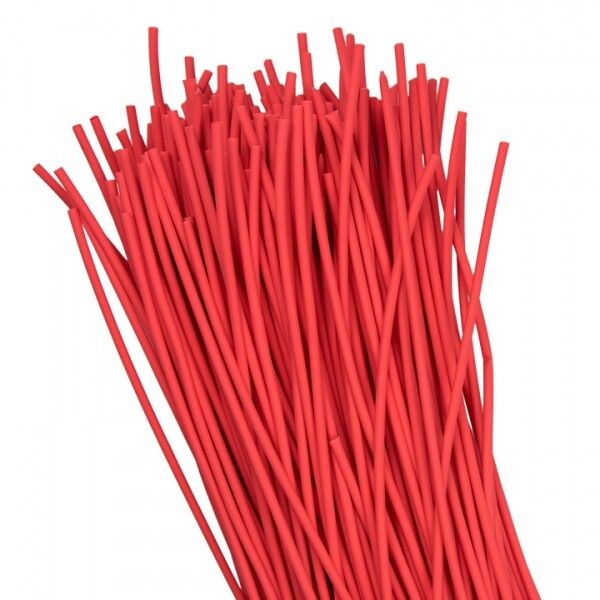

Термоусаживаемая трубка ТУТ нг 2/1 красная EKF PROxima | tut-2-r-1m

Трубка термоусаживаемая ТУТ нг 2/1 красная, отрезки по 1м от EKF серии PROxima - компактный изоляционный элемент для защиты и маркировки проводов и кабельных жил. Подходит для точечного использования в условиях ограниченного пространства благодаря минимальному диаметру после усадки.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 2/1 красная применяется для:

• изоляции мест соединений медных и алюминиевых жил;
• цветовой маркировки проводов и кабелей (красный цвет соответствует фазе L);
• герметизации муфт и концевых заделок кабелей;
• бандажирования жгутов проводов для упорядочивания и защиты от перегибов;
• защиты от механических повреждений, пыли и влаги на участках с малым радиусом изгиба.

Подходит для работы в распределительных щитах, пультах управления, автомобильной электронике, промышленном оборудовании и бытовых устройствах.

Технические характеристики

• Тип: термоусаживаемая, полиолефиновая
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Диаметр до усадки: 2 мм
• Диаметр после усадки: 1 мм
• Толщина стенки после усадки: 1 мм
• Рабочий температурный диапазон: от -55 C до +115 C
• Состав: безгалогенный (не выделяет токсичных газов при горении)
• Исполнение: тонкостенная - оптимальна для плотных сборок
• Стандарт: UL
• Маркировка: возможна - поверхность совместима с маркерами и этикетками
• Поперечное сечение кабеля: до 3 мм2

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 2/1 красная монтируется путём равномерного нагрева с помощью термофена или теплового пистолета. Температура нагрева - 90–125 C. Усадка происходит за несколько секунд, трубка плотно облегает поверхность без зазоров.

Перед установкой необходимо:

• зачистить и подготовить место соединения;
• надеть трубку на провод до соединения - она должна свободно перемещаться;
• после соединения сместить трубку на нужную зону и равномерно прогреть - начинать с центра, двигаясь к краям.

Не рекомендуется использовать открытый пламя - риск перегрева и деформации материала.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ нг 2/1 красная соответствует стандарту UL и выполнена из безгалогенного полиолефина. Это обеспечивает:

• низкую воспламеняемость;
• отсутствие выделения едких газов при возгорании;
• соответствие требованиям безопасности для помещений с повышенными нормами пожарной защиты.

Преимущества

• Высокая степень усадки (2:1) позволяет надевать её даже на крупные соединения и получать плотную изоляцию;
• Тонкая стенка сохраняет гибкость и не создаёт лишнего объема в жгутах;
• Цветовая маркировка снижает вероятность ошибок при обслуживании и ремонте;
• Устойчивость к широкому диапазону температур - работает в холодных и жарких средах;
• Замена изолирующей ленты - более долговечная, эстетичная и прочная защита.

Ограничения применения

• Не предназначена для постоянного контакта с открытыми источниками огня или сверхвысоких температур (>125 C);
• Не используется для изоляции силовых кабелей выше 1 кВ - недостаточная толщина изоляции;
• Не подходит для внешней прокладки под прямыми солнечными лучами - полиолефин со временем стареет под УФ-излучением;
• Максимальное сечение кабеля - 3 мм2; при большем диаметре жилы трубка не сможет плотно обхватить поверхность.

Примеры использования

• Изоляция скруток в распределительной коробке квартиры;
• Маркировка фазных проводов в автоматическом шкафе;
• Защита соединений в системах освещения LED;
• Фиксация и изоляция проводов в пульте управления станком;
• Герметизация конца экранированного кабеля перед входом в корпус оборудования.

Практические советы

• Выбирайте длину отрезка с запасом - минимум 10–15 мм больше зоны соединения, чтобы гарантировать полное покрытие;
• При работе с несколькими проводами одновременно используйте трубку термоусаживаемую ТУТ нг 2/1 красная только для одного провода - не пытайтесь усадить сразу несколько жил, если они не собраны в один жгут;
• Для частого использования храните отрезки в оригинальной упаковке - предотвращает загрязнение и деформацию;
• Если требуется многократная маркировка - используйте специальные маркеры для термоусаживаемых материалов, обычные чернила могут стираться;
• Обратите внимание на посадочный диаметр: после усадки внутренний диаметр составляет всего 1 мм - проверьте, что диаметр вашего провода или соединения не превышает этот показатель.
