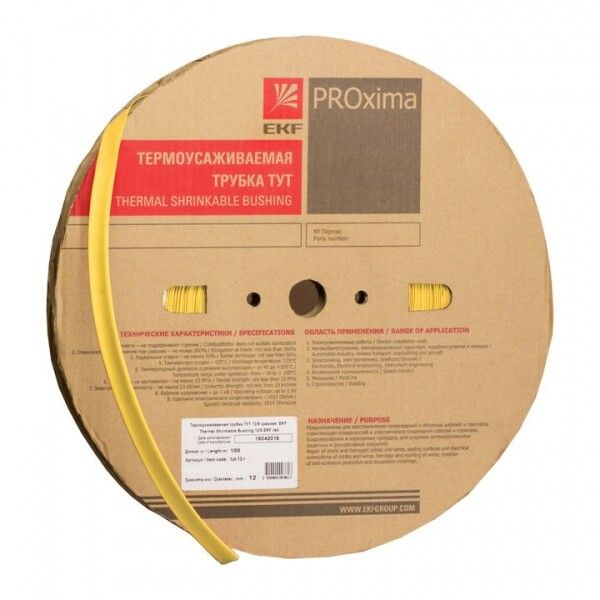

Термоусаживаемая трубка ТУТ нг 2/1 желтая EKF PROxima | tut-2-y

Термоусаживаемая трубка ТУТ нг 2/1 желтая рулон от EKF (арт. tut-2-y) - тонкостенный изоляционный материал на основе ПВХ с коэффициентом усадки 2:1. Подходит для изоляции проводов, маркировки жил и защиты соединений в условиях широкого температурного диапазона.

Назначение и область применения

Термоусаживаемая трубка ТУТ нг 2/1 желтая рулон используется для:

• Электроизоляции одиночных жил и групп проводов;
• Защиты мест соединений, пайки и опрессовки;
• Цветовой маркировки кабельных жил и компонентов;
• Фиксации и бандажирования жгутов проводов;
• Защиты от пыли, влаги и механических повреждений;
• Замены изоляционной ленты в условиях, где нужна плотная и долговечная герметизация.

Подходит для работы в электронике, автоматизации, автомобилестроении, энергетике и домашнем ремонте.

Технические характеристики

• Тип: термоусаживаемая трубка
• Коэффициент усадки: 2:1 - при нагреве диаметр уменьшается вдвое
• Наружный диаметр до усадки: 2 мм
• Внутренний диаметр после усадки: 1 мм
• Толщина стенки после усадки: 1 мм
• Цвет: желтый
• Материал: ПВХ (поливинилхлорид)
• Температура эксплуатации: от -55 C до +115 C
• Температура усадки: 90–125 C (достаточно фена или теплового пистолета)
• Состав: безгалогеновый - снижает выделение токсичных веществ при перегреве
• Поперечное сечение кабеля: до 3 мм2 (рекомендовано для проводов этого сечения)
• Стандарт: UL - соответствует требованиям безопасности США
• Возможность маркировки: да - поверхность совместима с маркерами и этикетками

Совместимость и монтаж

Трубка легко надевается на провод или соединение до нагрева. После нагрева она равномерно сжимается, плотно облегая поверхность. Для монтажа требуется источник тепла: термофен, тепловой пистолет или даже зажигалка (при осторожном обращении).

Рекомендация по установке: перед усадкой проверьте, чтобы диаметр провода или соединения был не более 1 мм - иначе трубка не сможет плотно обхватить поверхность. Учитывайте, что внутренний диаметр после усадки составляет всего 1 мм - подходит только для тонких жил и малых кабелей.

Безопасность и стандарты

Термоусаживаемая трубка ТУТ нг 2/1 желтая рулон соответствует стандарту UL, что гарантирует соответствие требованиям безопасности в США. Материал безгалогеновый - при возгорании не выделяет хлора и других опасных газов. Температурный диапазон (-55…+115 C) позволяет использовать её в экстремальных условиях, включая холодные помещения и нагретые корпуса оборудования.

Преимущества

• Высокая степень адгезии - после усадки плотно прилегает к поверхности, исключая проседание и сползание;
• Легкий монтаж - не требует специального инструмента, кроме фена;
• Цветовая маркировка - желтый цвет удобен для обозначения цепей питания, сигнализации или предупредительных участков;
• Устойчивость к вибрациям и механическим нагрузкам - лучше, чем изоляционная лента;
• Герметичность - защищает от попадания влаги и пыли в места соединений.

Ограничения применения

• Не предназначена для больших кабелей - минимальный внутренний диаметр после усадки 1 мм ограничивает использование только тонкими проводами (до 3 мм2);
• Материал ПВХ менее термостойкий, чем полиолефин - не рекомендуется для постоянной эксплуатации выше +85 C в закрытых, плохо вентилируемых местах;
• Не подходит для открытого воздуха длительное время - ПВХ со временем теряет эластичность под УФ-лучами;
• Не обеспечивает водонепроницаемости при давлении - не заменяет герметичные соединители для подводных или подземных систем.

Примеры использования

• Изолирование паяных соединений в печатных платах;
• Маркировка фаз L/N/PE в распределительных щитках;
• Защита контактов в автомобильной проводке;
• Фиксация жгутов в станках ЧПУ и робототехнике;
• Обмотка проводов в бытовой технике вместо изоленты.

Практические советы

• Перед усадкой протяните трубку так, чтобы она покрывала место соединения с запасом 5–10 мм с каждой стороны - это обеспечит надежную изоляцию;
• Нагревайте равномерно, начиная с середины, двигаясь к краям - так избежите образования пузырей и неравномерной усадки;
• Для многожильных проводов используйте трубку только если суммарный диаметр жил не превышает 1 мм после усадки - иначе будет слишком туго;
• Храните в сухом месте, избегая прямого солнечного света - срок службы увеличится;
• Туба в рулоне - удобна для частого использования; отмеряйте нужную длину и отрезайте ножницами - не допускайте расслоения краев.
