Термоусаживаемая трубка ТУТ нг 25/12,5 зеленая EKF PROxima | tut-25-j-1m

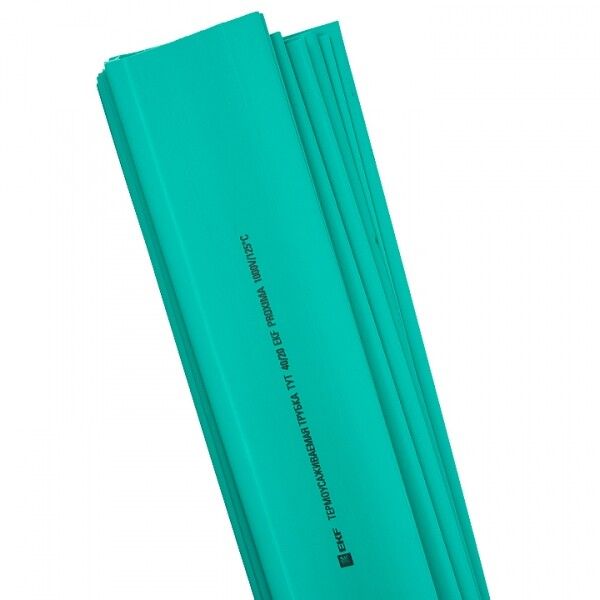

Трубка термоусаживаемая ТУТ нг 25/12,5 зеленая от EKF (артикул tut-25-j-1m) - тонкостенный изоляционный элемент на основе полиолефина с коэффициентом усадки 2:1. Подходит для изоляции соединений, цветовой маркировки и защиты кабелей в условиях широкого температурного диапазона.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 25/12,5 зеленая используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки - особенно удобна для идентификации фаз, полярности или цепей;
• Герметизации и защиты от влаги, пыли, химических веществ;
• Бандажирования жгутов проводов и кабелей;
• Механической защиты от перегибов, трения и внешних повреждений.

Подходит для работы в промышленном оборудовании, панелях управления, автопромышленности, энергетике и домашней электронике.

Технические характеристики

• Диаметр до усадки: 25 мм - позволяет надевать на крупные соединения и кабели;
• Диаметр после усадки: 12,5 мм - плотно облегает поверхность после нагрева;
• Коэффициент усадки: 2:1 - равномерная усадка без деформаций;
• Толщина стенки после усадки: 1,6 мм - достаточна для прочной изоляции, но сохраняет гибкость;
• Материал: полиолефин - устойчив к старению, не выделяет токсичных газов при горении;
• Температура эксплуатации: от -55 C до +115 C - работает в экстремальных условиях;
• Температура усадки: 90–125 C - достаточно обычного теплового фена;
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки;
• Цвет: зелёный - соответствует стандартам маркировки (например, PE - защитное заземление);
• Соответствие стандартам: безгалогеновое исполнение (Low Smoke Zero Halogen - LSZH), безопасно при возгорании;
• Соответствие UL: да - сертифицирована по американским требованиям безопасности;
• Номинальное поперечное сечение: 491 мм2 - рассчитана на кабели сечением до этого значения;
• Возможность маркировки: да - можно писать маркером, наносить этикетки или печатать.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 25/12,5 зеленая легко монтируется с помощью теплового фена. Наденьте её на кабель до соединения, затем нагрейте равномерно - трубка сама сожмётся и плотно обхватит поверхность. Убедитесь, что участок, который будет изолироваться, чистый и сухой. Для точного совмещения используйте предварительную подготовку: снимите изоляцию, зачистите жилы, сделайте скрутку или опрессовку перед установкой трубки. После усадки она не сползает и не ослабевает.

Не применяйте открытый пламя - риск перегрева и повреждения материала. Лучший инструмент - регулируемый тепловой пистолет.

Безопасность и стандарты

Трубка термоусаживаемая ТУТ нг 25/12,5 зеленая выполнена по принципу Low Smoke Zero Halogen (LSZH): при возгорании не выделяет едких галогенных газов, снижает дымообразование. Соответствует требованиям UL, что гарантирует соответствие международным нормам пожаробезопасности. Материал не поддерживает горение и не распространяет пламя - подходит для закрытых помещений и систем с повышенными требованиями к безопасности.

Преимущества

• Высокий коэффициент усадки 2:1 обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка не создаёт лишнего объема - важна для компактных сборок;
• Стойкость к температурным колебаниям - от мороза до высоких рабочих температур;
• Легко маркируется - можно сразу пометить функцию кабеля;
• Альтернатива изолирующей ленте: не разматывается, не мнётся, служит дольше;
• Соответствие UL и отсутствие галогенов - допущено к применению в ответственных системах.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или сверхвысокими температурами выше +115 C;
• Не рекомендована для наружной эксплуатации под прямыми солнечными лучами - возможна деградация полимера;
• Не заменяет силовые соединители: не выдерживает механическую нагрузку, как муфта или клемма;
• При слишком медленном нагреве может образоваться неравномерная усадка - требуется контроль температуры;
• Работает только на однородных поверхностях: неэффективна на сильно шероховатых или пористых объектах.

Примеры использования

• Изоляция скрутки медных жил в распределительной коробке;
• Маркировка фаз L1/L2/L3/N/PE в щитах - зелёный цвет часто используется для заземления;
• Защита места пайки в автомобильной проводке;
• Фиксация и изоляция жгутов в станках ЧПУ и автоматических линиях;
• Обработка входа кабеля в корпус оборудования для предотвращения попадания пыли и влаги.

Практические советы

• Выбирайте длину трубки с запасом - минимум на 10–15 % больше, чем длина изолируемого участка;
• Перед усадкой проверьте, чтобы внутренняя часть кабеля была сухой - влага внутри вызывает пузыри и потерю герметичности;
• Для многожильных кабелей с большим диаметром - используйте трубку именно с диаметром 25 мм до усадки; меньшие размеры не смогут надеться;
• Если нужна долговечная маркировка - пишите специальным маркером для термоусадочных материалов, а не обычным;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - даже если не используется на улице, свет через окно может повредить материал.
