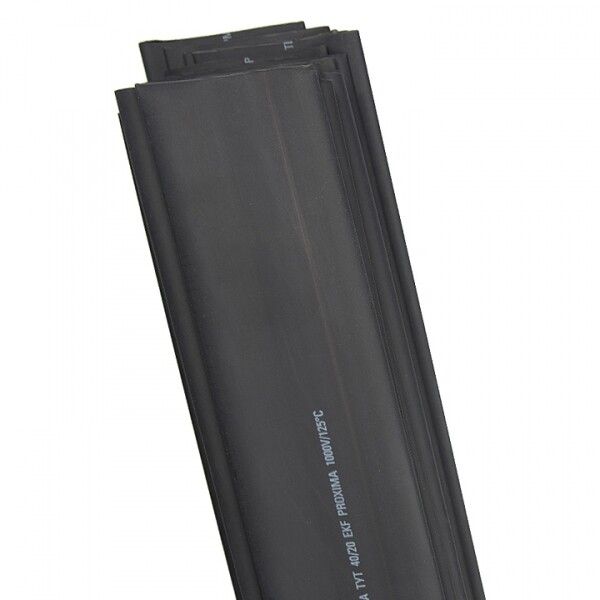

Термоусаживаемая трубка ТУТ нг 30/15 черная EKF PROxima | tut-30-b-1m

Термоусаживаемая трубка TUT нг 30/15 черная в отрезках по 1 метр от EKF - это тонкостенный полиолефиновый изолятор с коэффициентом усадки 2:1, предназначенный для надежного изолирования, маркировки и защиты проводов и кабелей. Продукт соответствует стандарту UL, не содержит галогенов и легко монтируется с помощью теплового фена.

Назначение и область применения

Термоусаживаемая трубка TUT нг 30/15 черная используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Цветовой маркировки проводников (черный цвет - универсальный, подходит для заземления или общего обозначения);
• Герметизации муфт и соединений, защищающих от влаги и пыли;
• Бандажирования жгутов проводов - фиксация и упорядочивание кабелей;
• Механической защиты от трения, перегибов и внешних повреждений;
• Закрытия участков кабеля в условиях повышенной запыленности или влажности.

Технические характеристики

• Диаметр до усадки: 30 мм - позволяет свободно одеть на крупные соединения или кабели с оплеткой;
• Диаметр после усадки: 15 мм - плотно облегает поверхность, обеспечивая надежную изоляцию;
• Коэффициент усадки: 2:1 - равномерное сжатие без складок и воздушных пузырей;
• Толщина стенки после усадки: 1,6 мм - достаточна для механической прочности, но сохраняет гибкость;
• Материал: полиолефин - устойчив к химическим веществам, не выделяет токсичных паров при нагреве;
• Температура эксплуатации: от -55 C до +115 C - подходит для работы в суровых климатических условиях;
• Номинальный диаметр: 1¼ дюйма - совпадает с типовым размером кабелей сечением до 707 мм2;
• Соответствие стандартам: не содержит галогенов - безопасна при возгорании, не образует едких газов;
• Соответствие UL: да - сертифицирована для использования в промышленных и коммерческих системах США и Европы;
• Возможность нанесения маркировки: да - можно помечать маркером, этикеткой или термопечатью.

Совместимость и монтаж

Термоусаживаемая трубка TUT нг 30/15 черная монтируется путем нагрева. Для этого используют:

• Тепловой фен (температура 90–125 C) - наиболее удобный способ для полевых работ;
• Инфракрасные установки - в цехах массового производства;
• Горелки - только с осторожностью, чтобы не перегреть и не прожечь материал.

Перед монтажом убедитесь, что поверхность кабеля чистая и сухая. Наденьте трубку так, чтобы она перекрывала место соединения минимум на 10–15 мм с каждой стороны. После усадки материал полностью повторяет форму объекта - никаких зазоров или люфта.

Безопасность и стандарты

TUT нг 30/15 от EKF выполнена в соответствии с требованиями безопасности:

• Нет галогенов - снижает риск образования ядовитых газов при горении;
• Соответствует UL - подтверждает соответствие международным нормам электробезопасности;
• Работает в широком температурном диапазоне - не становится хрупкой на холоде и не деформируется при нагреве;
• Не поддерживает горение - самозатухающий материал (обозначение “нг” - негорючий).

Преимущества

• Высокая степень усадки (2:1) - позволяет использовать одну трубку на разных диаметрах;
• Тонкостенная конструкция - не увеличивает габариты жгута, подходит для компактных пространств;
• Стойкость к УФ-излучению и агрессивным средам - долговечна даже в открытых условиях;
• Легко наносится - заменяет изоляционную ленту без необходимости многократной намотки;
• Постоянная эластичность после усадки - не растрескивается при вибрации и изгибе.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - не является огнеупорной конструкцией;
• Не рекомендуется для использования в условиях длительного погружения в жидкости - хотя герметична, не рассчитана на давление воды;
• При температуре выше +115 C возможна потеря формы - не применяйте рядом с мощными нагревательными элементами без теплоизоляции;
• Не подходит для изоляции высоковольтных линий свыше 1 кВ - требуются специализированные материалы с большей толщиной стенки.

Примеры использования

• На заводах: изоляция клемм в пультах управления, защита соединений на конвейерах;
• В энергетике: герметизация ответвлений в распределительных щитах;
• В автомобилестроении: маркировка и защита жгутов проводки в двигателе;
• В домашнем хозяйстве: ремонт поврежденных кабелей вместо изоленты - более надежно и аккуратно;
• На железной дороге: изоляция сигнальных кабелей на платформах и переездах.

Практические советы

• Выбирайте длину отрезка с запасом - лучше взять 1,2–1,5 м на каждый соединение, чем недостаточно длинную трубку;
• При работе с несколькими проводами - используйте трубку сразу на весь жгут, а не по одному проводу - экономит время и усиливает сборку;
• Проверьте посадочный диаметр: перед усадкой внутренний диаметр 30 мм должен свободно проходить через все препятствия (разъемы, крепления);
• Для точной маркировки наносите надпись до усадки - после сжатия текст станет меньше и может исказиться;
• Храните в сухом месте, избегайте прямого солнца - продлевает срок службы материала.
