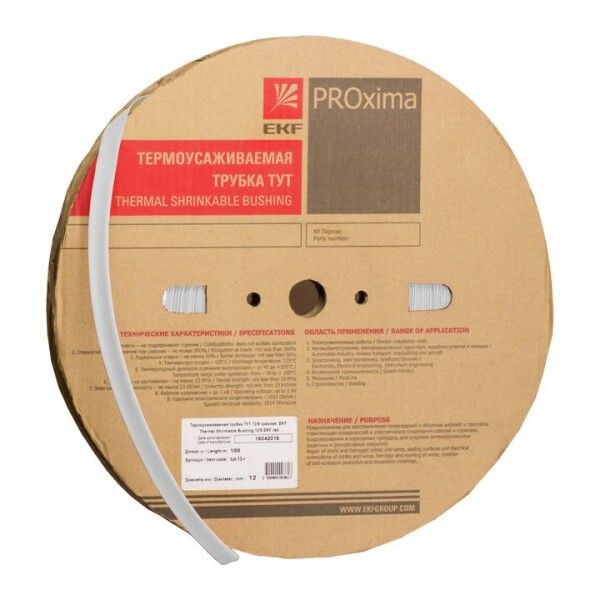

Термоусаживаемая трубка ТУТ нг 40/20 белая EKF PROxima | tut-40-w

Трубка термоусаживаемая ТУТ нг 40/20 белая от EKF (арт. tut-40-w) - это тонкостенный изоляционный элемент из полиэтилена, который надежно защищает провода и кабели после нагрева. Подходит для изоляции соединений, бандажировки жгутов и цветовой маркировки в условиях повышенной требовательности к безопасности.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 40/20 белая используется для:

• Электроизоляции мест соединений проводов и кабелей;
• Защиты от внешних повреждений, влаги и пыли;
• Фиксации и бандажирования жгутов проводов;
• Цветовой маркировки цепей - белый цвет удобен для обозначения нулевых или сигнальных линий;
• Замены изоляционной ленты там, где нужна более прочная и долговечная защита.

Подходит для работы в распределительных щитах, на производстве, в системах автоматизации, в автомобилестроении и в бытовых электромонтажных задачах.

Технические характеристики

• Диаметр до усадки: 40 мм - позволяет легко одеть на крупные кабельные сборки или соединители;
• Диаметр после усадки: 20 мм - плотно облегает поверхность после нагрева;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций;
• Материал: полиэтилен (PE) - химически стойкий, эластичный, не выделяет токсичных веществ при нагреве;
• Толщина стенки после усадки: 1.6 мм - достаточна для механической защиты без избыточного объема;
• Рабочая температура: от -55 C до +115 C - работает в экстремальных условиях, включая холодные помещения и нагретые корпуса оборудования;
• Галогены: отсутствуют - безопасна при возгорании, соответствует требованиям пожарной безопасности;
• Стандарт UL: соответствие подтверждено - допущена к применению в США и других странах с жесткими нормами;
• Маркировка: возможность нанесения - можно помечать фломастером или этикетками для идентификации цепей;
• Поперечное сечение: 1256 мм2 - рассчитано на кабели с площадью сечения до этого значения (например, многожильные провода диаметром до ~40 мм).

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 40/20 белая совместима с любыми кабелями и проводами, диаметр которых после усадки не превышает 20 мм. Для установки требуется источник тепла - термофен или тепловой пистолет. Нагревать следует равномерно, начиная с одного конца, чтобы избежать образования пузырей или перегрева. Усадка происходит за несколько секунд. После остывания трубка плотно фиксируется на поверхности без проскальзывания.

Перед монтажом проверьте, что диаметр объекта (например, соединителя или кабеля) меньше 40 мм - иначе трубка не сможет надеться. Также убедитесь, что место соединения не имеет острых кромок, которые могут повредить стенку трубки при усадке.

Безопасность и стандарты

• Соответствует стандарту UL - сертифицирована для использования в электротехнических системах по международным требованиям;
• Не содержит галогенов - при горении не выделяет едких газов, снижает риск отравления и коррозии оборудования;
• Исполнение “нг” - негорючее исполнение, препятствует распространению пламени;
• Работает в широком температурном диапазоне - сохраняет целостность даже при резких колебаниях температуры.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотную адгезию без зазоров;
• Тонкостенная конструкция экономит пространство внутри шкафов и каналов;
• Белый цвет хорошо сочетается с большинством систем маркировки и легко поддается нанесению меток;
• Простота монтажа - не требует клея, скотча или специнструментов кроме фена;
• Долговечность - не трескается, не высыхает, не теряет эластичность при длительной эксплуатации.

Ограничения применения

• Не предназначена для постоянного контакта с открытым огнем или высокотемпературными поверхностями выше +115 C;
• Не рекомендуется для использования в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - возможна деградация материала;
• Не заменяет силовые изоляторы или клеммы - применяется исключительно как вторичная защита и маркировка;
• При слишком медленном нагреве возможна неравномерная усадка - используйте термофен с регулировкой температуры.

Примеры использования

• Изолирование ответвлений в распределительном щите;
• Обмотка места спайки двух кабелей в станке ЧПУ;
• Маркировка групп проводов в системе управления лифтом;
• Защита кабелей от истирания в движущихся частях конвейера;
• Фиксация жгутов в автомобильной проводке - особенно вблизи двигателя или АКБ.

Практические советы

• Выбирайте трубку термоусаживаемая ТУТ нг 40/20 белая, когда вам нужно закрыть участок диаметром до 40 мм, а после усадки он станет 20 мм - идеально для кабелей сечением до 1256 мм2;
• Перед усадкой протяните трубку через весь жгут - так она будет равномерно сжиматься;
• Не используйте открытый пламя - только термофен с контролируемой температурой (90–125 C);
• Если трубка плохо надевается - слегка смажьте внутреннюю поверхность мыльным раствором; после усадки следы исчезнут;
• Для точной маркировки используйте перманентный маркер - белый фон отлично принимает черные и красные надписи.
