Термоусаживаемая трубка ТУТ нг 40/20 черная EKF PROxima | tut-40-b-1m

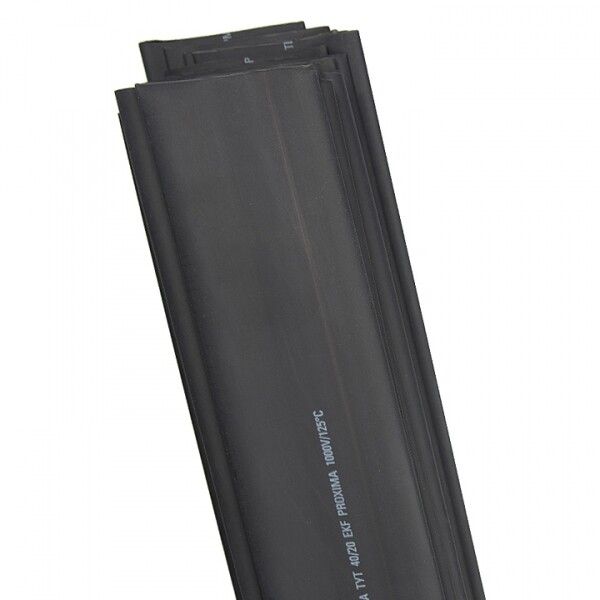

Трубка термоусаживаемая ТУТ нг 40/20 черная в отрезках по 1 м от EKF предназначена для изоляции, герметизации и маркировки электрических соединений. Эта модель, выполненная из полиолефина, обеспечивает надежную защиту при минимальной толщине стенки и легко монтируется с помощью обычного теплового фена.

Назначение и область применения

Трубка термоусаживаемая ТУТ нг 40/20 черная в отрезках по 1 м используется для:

• Электроизоляции кабельных жил и мест соединений проводов;
• Герметизации муфт и концов кабелей;
• Цветовой маркировки проводов и жгутов (черный цвет - универсальный для систем без специальной раскраски);
• Бандажирования и фиксации пучков проводов;
• Защиты от внешних факторов: влаги, пыли, механических повреждений и химических воздействий.

Подходит для работы в условиях промышленного оборудования, силовых щитов, автомобильной электроники, судового и железнодорожного хозяйства.

Технические характеристики

• Диаметр до усадки: 40 мм - позволяет свободно надеть на крупные соединения или кабели с оплеткой;
• Диаметр после усадки: 20 мм - плотно облегает поверхность, обеспечивая механическую прочность;
• Коэффициент усадки: 2:1 - равномерное сужение без деформаций при нагреве;
• Толщина стенки после усадки: 1,6 мм - достаточна для защиты, но сохраняет гибкость;
• Материал: полиолефин - экологичный, безгалогенный, не выделяет токсичных веществ при перегреве;
• Температурный диапазон эксплуатации: от –55 C до +115 C - работает в суровых климатических условиях;
• Номинальный диаметр: 1,5 дюйма - соответствует внутреннему диаметру до усадки;
• Номинальное поперечное сечение: 1256 мм2 - ориентировочно указывает на максимальный диаметр кабеля, который можно изолировать;
• Исполнение: тонкостенная - экономит место и вес, удобна для компактных сборок;
• Цвет: черный - маскирует загрязнения, подходит для всех типов систем;
• Соответствие стандартам: не содержит галогенов - безопасна при возгорании; соответствие UL - сертифицирована для использования в США и других странах с требованиями UL;
• Возможность нанесения маркировки: да - можно помечать этикетками, маркерами или термопечатью.

Совместимость и монтаж

Трубка термоусаживаемая ТУТ нг 40/20 черная в отрезках по 1 м монтируется путём нагрева. Для этого используются:

• Тепловой фен (температура 90–125 C - рекомендовано производителем);
• Газовая горелка с регулировкой пламени (при осторожном обращении);
• Ленточные термоусадочные печи - для массового производства.

Перед установкой необходимо:

• Зачистить и обезжирить поверхность;
• Разместить трубку так, чтобы она покрывала всю зону соединения с запасом 10–15 мм с каждой стороны;
• Нагревать равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей и складок.

После усадки трубка плотно обволакивает объект, не требует дополнительной фиксации.

Безопасность и стандарты

• Соответствует требованиям UL - подтверждает соответствие международным нормам безопасности;
• Не содержит галогенов - снижает риск образования едких паров при пожаре;
• Устойчив к воспламенению - класс самозатухания (ng = “не поддерживающий горение”);
• Работает в широком температурном диапазоне - не трескается при холоде и не плавится при нагреве в пределах допустимого.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Тонкая стенка после усадки - не увеличивает габариты сборки;
• Стойкость к УФ-излучению и химическим средам - долгий срок службы;
• Простота монтажа - заменяет изоляционную ленту без необходимости многократной намотки;
• Постоянная эластичность после усадки - не становится хрупкой со временем;
• Возможность маркировки - упрощает обслуживание и диагностику.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или сверхвысокими температурами выше +115 C;
• Не следует использовать там, где требуется повышенная механическая нагрузка - например, в местах частого изгиба или трения о металлические кромки без дополнительной защиты;
• Не является водонепроницаемой конструкцией в условиях длительного погружения - хотя защищает от брызг и влажности, для глубокой герметизации нужны дополнительные средства (например, клеевые слои внутри трубки - здесь они отсутствуют);
• Не подходит для изоляции высоковольтных участков выше 1 кВ без проверки по специальным нормам - данная модель рассчитана на низковольтные системы.

Примеры использования

• Изоляция ответвлений в распределительных щитах;
• Обработка концов кабелей перед установкой в шланги или проходные устройства;
• Маркировка фаз A/B/C/N/PE в автоматических системах управления;
• Фиксация жгутов проводов в автомобилях, автопогрузчиках, станках ЧПУ;
• Защита соединений в уличных осветительных приборах и на железной дороге.

Практические советы

• Выбирайте длину отрезка с запасом - лучше взять 1,2 м вместо 1 м, если соединение длинное или расположено в труднодоступном месте;
• При работе в холоде (ниже 0 C) прогрейте трубку руками или помещением перед монтажом - это ускорит процесс усадки;
• Не используйте открытый пламя напрямую - оно может прожечь материал. Лучше держать фен на расстоянии 5–10 см;
• Проверьте посадочный диаметр: после усадки 20 мм - значит, трубка подойдет для кабелей с наружным диаметром до 18–19 мм;
• Для многократного использования в одном проекте - закажите сразу несколько отрезков по 1 м: удобнее хранить и реже менять инструмент.
